TECHNICAL DATA
规格参数
通用规格
| 感应范围 | 30 ... 203 mm |
|---|---|
| 调整范围 | 固定 |
| 死区 | 0 ... 30 mm |
| 标准目标板 | 100 mm x 100 mm |
| 换能器频率 | 大约 390 kHz |
| 响应延迟 | 大约 50 ms |
| 绿色 LED | 绿色常亮：通电 |
| 黄色 LED 1 | 常亮：开关状态开关输出 1闪烁：程序功能 |
| 黄色 LED 2 | 常亮：开关状态开关输出 2闪烁：程序功能 |
| 红色 LED | 正常运行：“故障”程序功能：未检测到物体 |
| 工作电压 | 10 ... 30 V DC ，纹波 10 %SS |
| 空载电流 | ≤ 50 mA |
| 同步 | 双向0 电平 -UB...+1 V1 电平：+4 V...+UB输入阻抗：> 12 KOhm同步脉冲：≥ 100 µs，同步脉冲间歇时间：≥ 2 ms |
| 同步频率 | 同步频率 |
| 共模操作max. 95 Hz多路转换操作≤ 95/n Hz，n = 传感器的数量 | 共模操作max. 95 Hz多路转换操作≤ 95/n Hz，n = 传感器的数量 |
| 共模操作 | max. 95 Hz |
| 多路转换操作 | ≤ 95/n Hz，n = 传感器的数量 |
| 输出类型 | 2 路开关输出，PNP，常闭 |
| 额定工作电流 | 200 mA ，短路/过载保护 |
| 默认设置 | 开关点 A1： 203 mm ， 开关点 A2： 203 mm ， 常闭 (NC) ， 宽声锥 |
| 电压降 | ≤ 2,5 V |
| 重复精度 | ≤ 0,5 % 开关点 |
| 开关频率 | ≤ 8 Hz |
| 范围迟滞 | 设定工作距离的 1% |
| 温度影响 | ± 1 % 满量程值 |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 | 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 |
| 标准 | EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 |
| UL 认证 | cULus 认证，2 类电源 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |

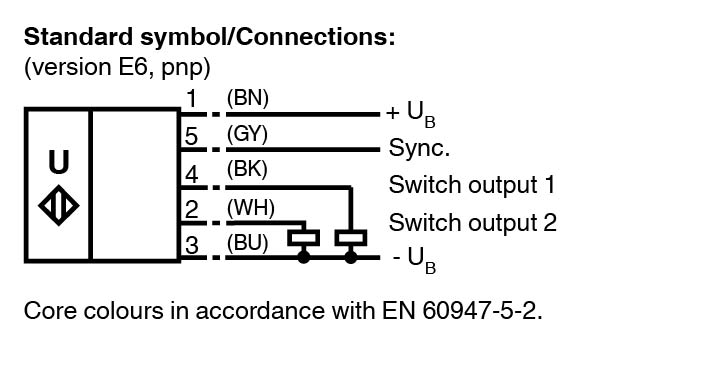

| 连接类型 | 连接器插头 M12 x 1 ， 5 针 |
| 防护等级 | IP54 |
| 材料 | 材料 |
| 外壳ABS换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT | 外壳ABS换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT |
| 质量 | 140 g |

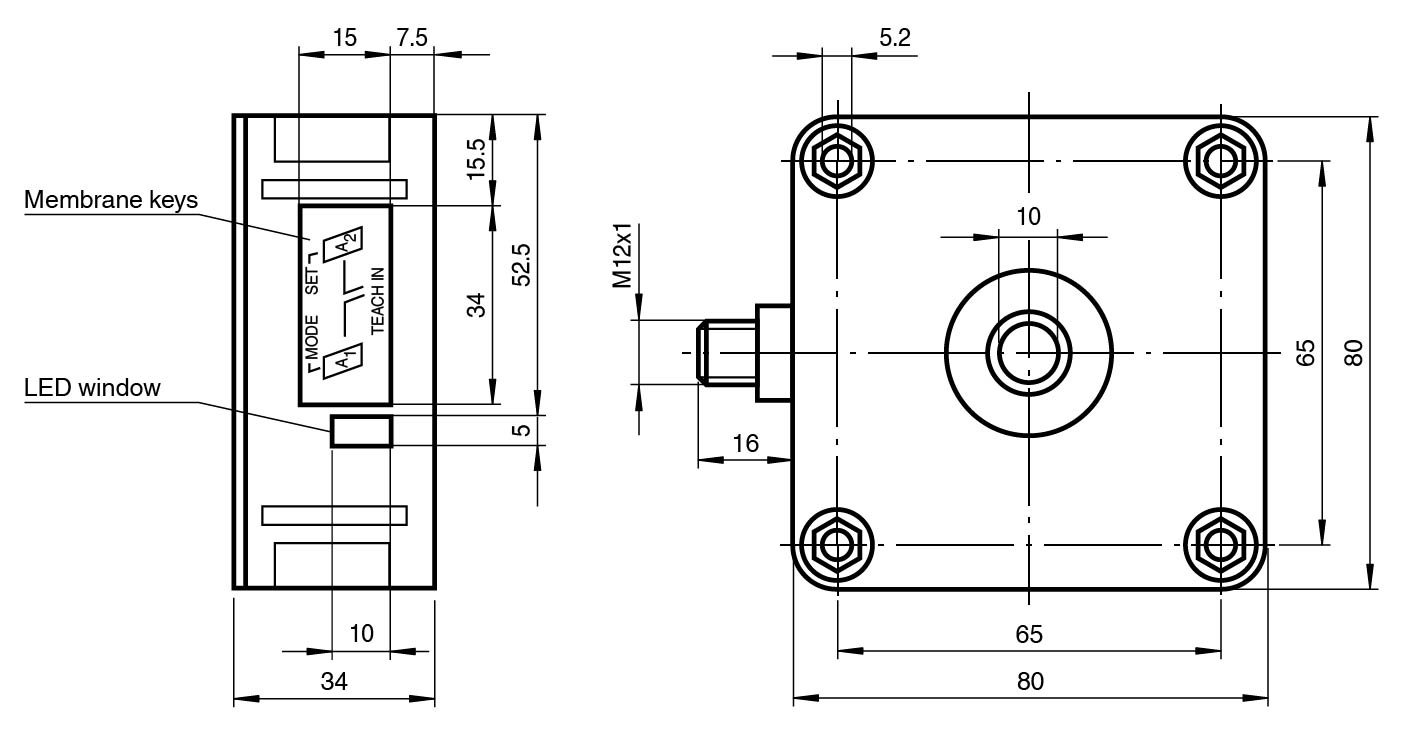

| 尺寸 | 尺寸 |
| 高度80 mm宽度80 mm长度34 mm | 高度80 mm宽度80 mm长度34 mm |
| 外壳 | ABS |
| 换能器 | 环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT |
| 高度 | 80 mm |
| 宽度 | 80 mm |
| 长度 | 34 mm |
| 光束宽度 | 宽 |
