倍加福

UB500-F42S-2EP-IO-V15

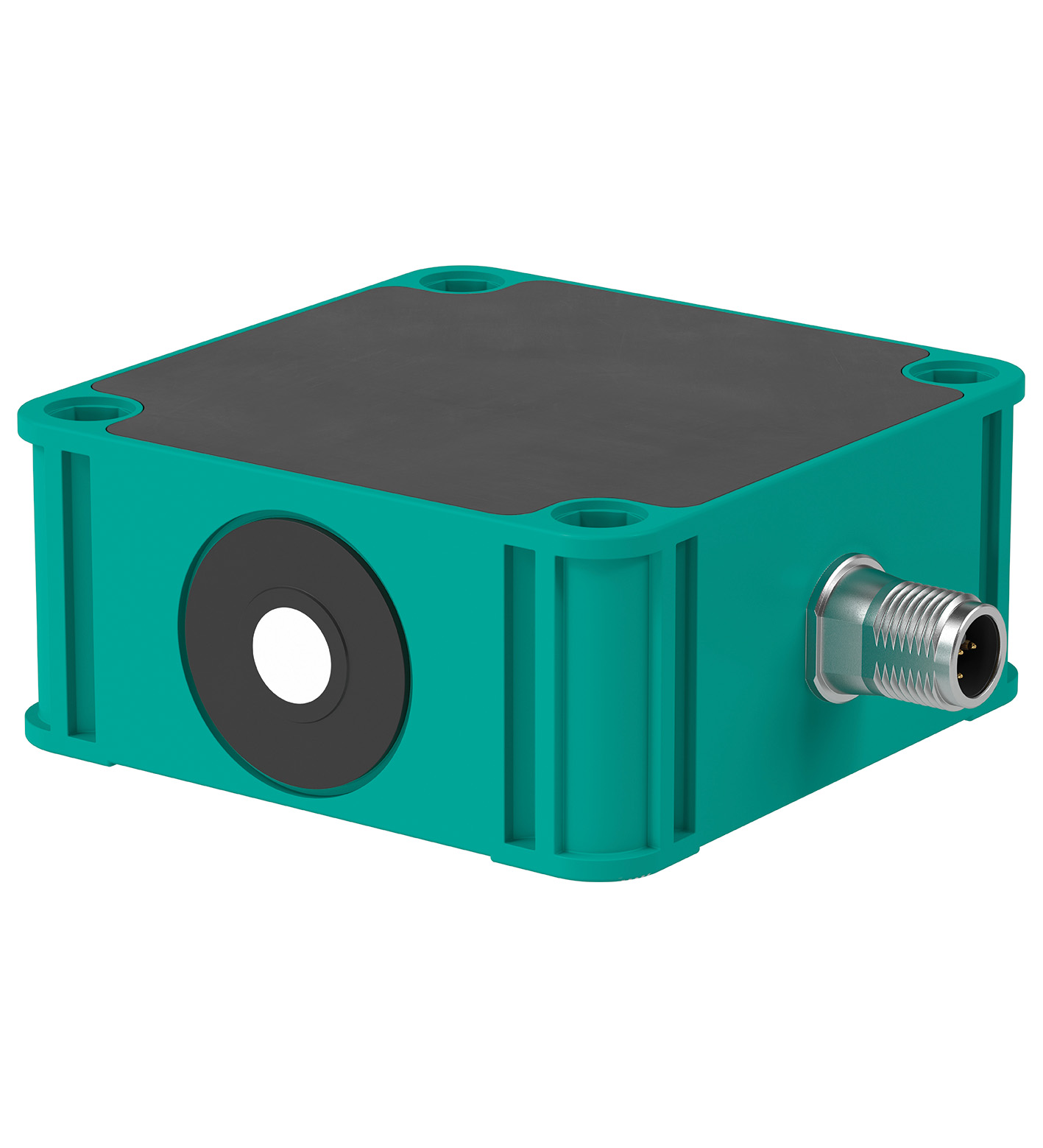

UB500-F42S-2EP-IO-V15 超声波传感器

订货号: 70165295-100005
产品分类: 漫反射型传感器和反射板型传感器

超声波传感器，带有 IO-Link 接口，立方形设计，2 路推挽式输出

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

感应范围	30 ... 500 mm
调整范围	50 ... 500 mm
死区	0 ... 30 mm
标准目标板	100 mm x 100 mm
换能器频率	大约 400 kHz
响应延迟	40 ms
传感器循环时间	≥ 10 ms
温度影响	≤ ± 0.75% 最终值 20 开启后的分钟数
非易失性存储器	EEPROM
写循环	300000
绿色 LED	常亮：通电闪烁并带有短间歇：IO-Link 模式
黄色 LED	常亮：物体在评估范围内闪烁：开关点设定
红色 LED	常亮：错误闪烁：开关点编程，未检测到物体快速闪烁：短路或过热
工作电压	10 ... 30 V DC ，纹波 10 %SS
空载电流	≤ 85 mA
功耗	≤ 1200 mW
可用前的时间延迟	≤ 300 ms
接口类型	IO-Link
IO-Link 修正	1.1.4
设备配置文件	智能传感器 - SSP 4.1.1
过程数据	输入： 32 Bit - 测量值 16 Bit - 比例 8 Bit - 开关信号 2 Bit
供应商 ID	1 (0x0001)
设备 ID	3147522 (0x300702)
传输速率	COM 2 (38.4 kb/s)
最小循环时间	3,3 ms
SIO 模式支持	是
兼容主端口类型	A 类（使用附件中列出的适配器缆线） B 类（使用 3 极适配器或 3 线缆线）
输入类型	1 路程序输入
电平（评估极限 1）	0 ... 0,6 V
电平（评估极限 2）	3,7 V ... UB
输入阻抗	> 4,7 kΩ
脉冲长度	≥ 1 s

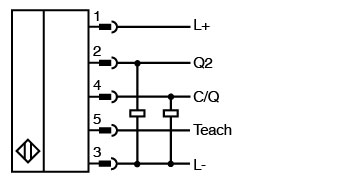

输出类型	2 路推挽式（4 合 1）输出，短路保护，反极性保护
额定工作电流	100 mA ，短路/过载保护
开关频率	14 Hz
电压降	≤ 2,5 V
重复精度	≤ ± 0,1 % 满量程值
范围迟滞	调节后工作范围的 1%（默认设置），可编程，最小 1 mm
断态电流	≤ 100 µA
符合标准	符合标准
标准EN 60947-5-2 IEC 61131-9 / IO-Link V1.1.4	标准EN 60947-5-2 IEC 61131-9 / IO-Link V1.1.4
标准	EN 60947-5-2 IEC 61131-9 / IO-Link V1.1.4
UL 认证	cULus 认证，2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	连接器插头
防护等级	IP67
材料	材料
外壳PC-GF10换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫	外壳PC-GF10换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫
连接器	连接器
螺纹M12 x 1针脚数5材料压铸锌	螺纹M12 x 1针脚数5材料压铸锌
质量	130 g
紧固螺丝的紧固扭矩	最大 3 Nm

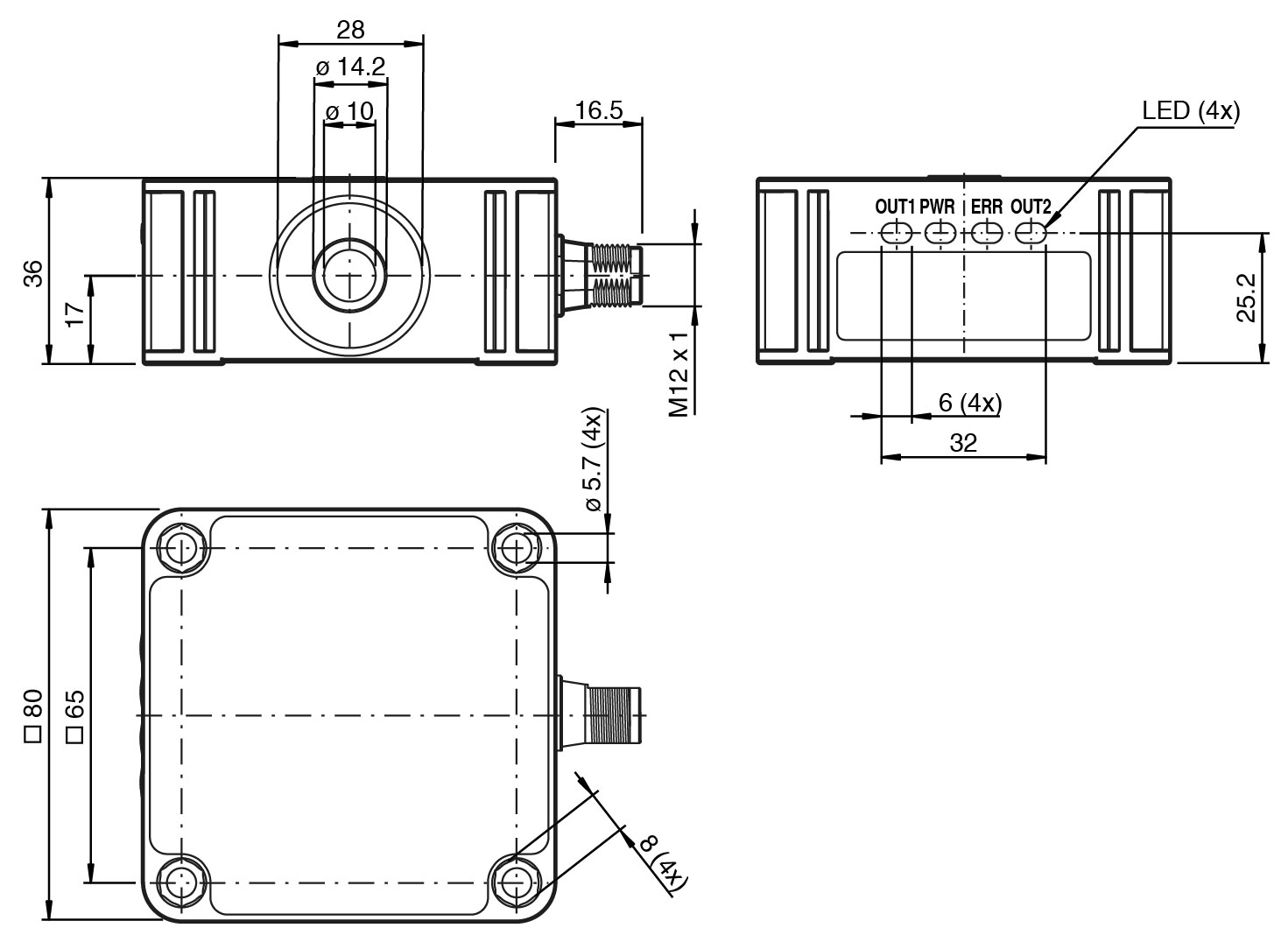

尺寸	尺寸
高度36 mm宽度80 mm长度80 mm	高度36 mm宽度80 mm长度80 mm
外壳	PC-GF10
换能器	环氧树脂/空心玻璃球混合物；聚氨酯泡沫
螺纹	M12 x 1
针脚数	5
材料	压铸锌
高度	36 mm
宽度	80 mm
长度	80 mm
输出 1	近开关点： 50 mm 远端开关点： 500 mm 输出功能：开关点操作模式输出特性：常开触点
输出 2	近开关点： 500 mm 远端开关点： 500 mm 输出功能：开关点操作模式输出特性：常开触点
光束宽度	宽
