UB500-F42S-I-V15

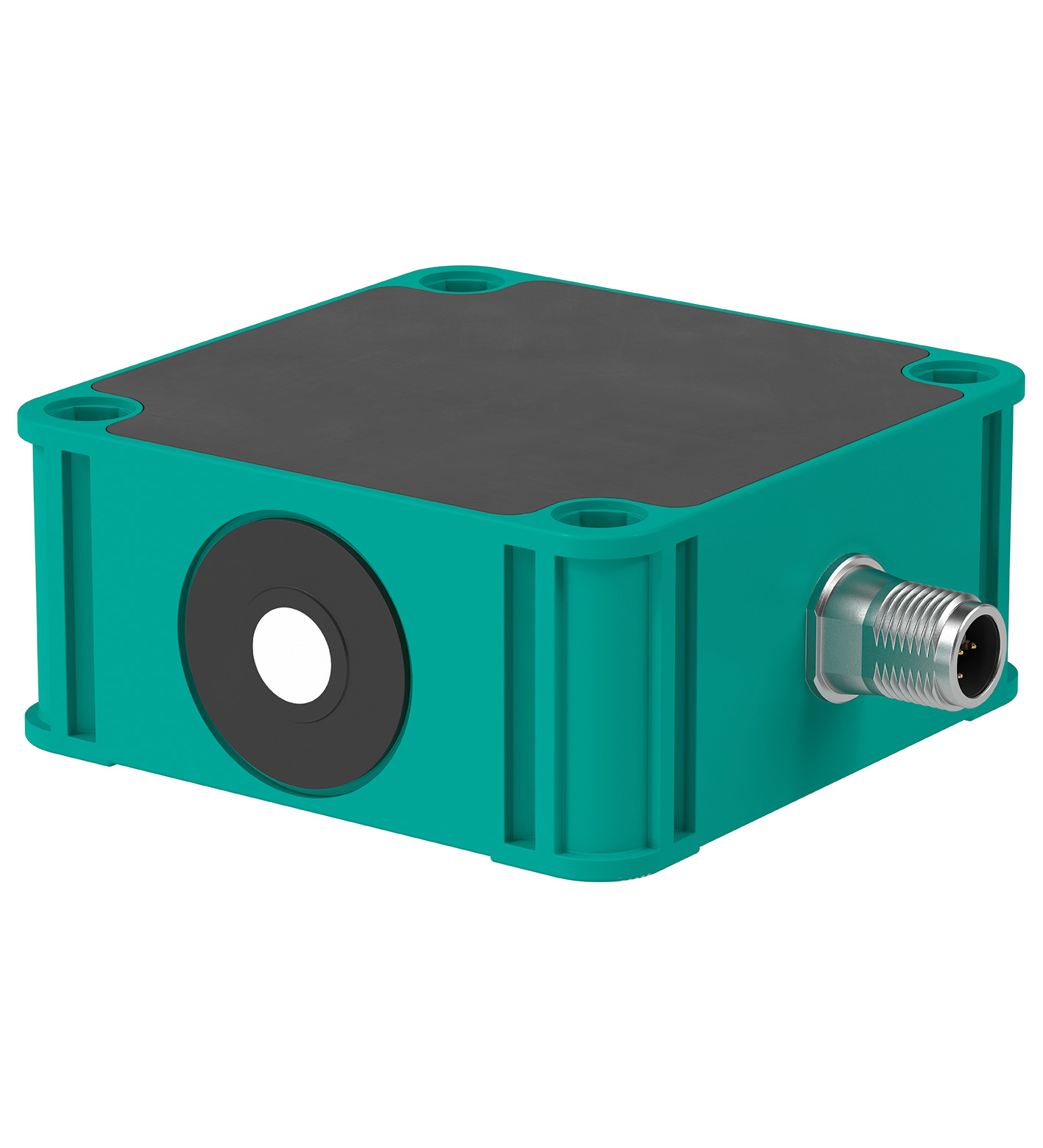

UB500-F42S-I-V15 超声波传感器

订货号: 70165295-100006
产品分类: 漫反射型传感器和反射板型传感器

超声波传感器，带 1 路模拟输出，立方形设计

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

感应范围	30 ... 500 mm
调整范围	50 ... 500 mm
死区	0 ... 30 mm
标准目标板	100 mm x 100 mm
换能器频率	大约 400 kHz
响应延迟	40 ms
传感器循环时间	≥ 10 ms
温度影响	≤ ± 0.75% 最终值 20 开启后的分钟数
非易失性存储器	EEPROM
写循环	300000
绿色 LED	常亮：通电闪烁：待机模式
黄色 LED	常亮：物体在评估范围内闪烁：限值设定
红色 LED	常亮：故障闪烁：限值设定，未检测到物体
工作电压	10 ... 30 V DC ，纹波 10 %SS
空载电流	≤ 85 mA
功耗	≤ 1200 mW
可用前的时间延迟	≤ 300 ms

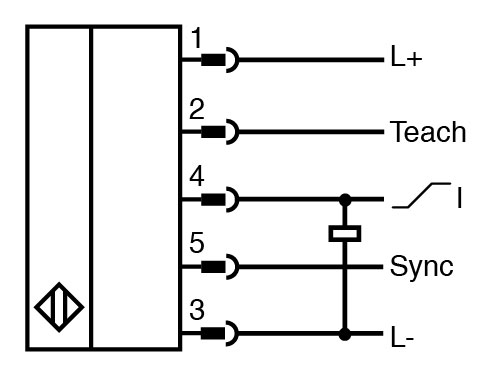

输入/输出类型	1 个同步连接，双向
0 电平0 ... 1 V1 电平2,5 V ... UB输入阻抗> 22 kΩ输出额定工作电流电流源 < 2,5 mA脉冲长度≥ 1 ms 带外部控件，低电平有效	0 电平0 ... 1 V1 电平2,5 V ... UB输入阻抗> 22 kΩ输出额定工作电流电流源 < 2,5 mA脉冲长度≥ 1 ms 带外部控件，低电平有效
同步频率	同步频率
共模操作≤ 100 Hz多路转换操作≤ 100 Hz / n ，n = 传感器的数量，n ≤ 10	共模操作≤ 100 Hz多路转换操作≤ 100 Hz / n ，n = 传感器的数量，n ≤ 10
0 电平	0 ... 1 V
1 电平	2,5 V ... UB
输入阻抗	> 22 kΩ
输出额定工作电流	电流源 < 2,5 mA
脉冲长度	≥ 1 ms 带外部控件，低电平有效
共模操作	≤ 100 Hz
多路转换操作	≤ 100 Hz / n ，n = 传感器的数量，n ≤ 10
输入类型	1 路程序输入
电平（评估极限 1）	0 ... 0,6 V
电平（评估极限 2）	3,7 V ... UB
输入阻抗	> 4,7 kΩ
脉冲长度	≥ 1 s
输出类型	1 路模拟量输出 4 ...20 mA
分辨率	评估范围 [mm]/3200，但是 ≥ 0,35 mm
特性曲线的偏差	≤± 0,2 % 满量程值
重复精度	≤± 0,1 % 满量程值
负载电阻器	≤ 500 Ω
符合标准	符合标准
标准EN 60947-5-2 EN 60947-5-7	标准EN 60947-5-2 EN 60947-5-7
标准	EN 60947-5-2 EN 60947-5-7
UL 认证	cULus 认证，2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	连接器插头
防护等级	IP67
材料	材料
外壳PC-GF10换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫	外壳PC-GF10换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫
连接器	连接器
螺纹M12 x 1针脚数5材料压铸锌	螺纹M12 x 1针脚数5材料压铸锌
质量	130 g
紧固螺丝的紧固扭矩	最大 3 Nm

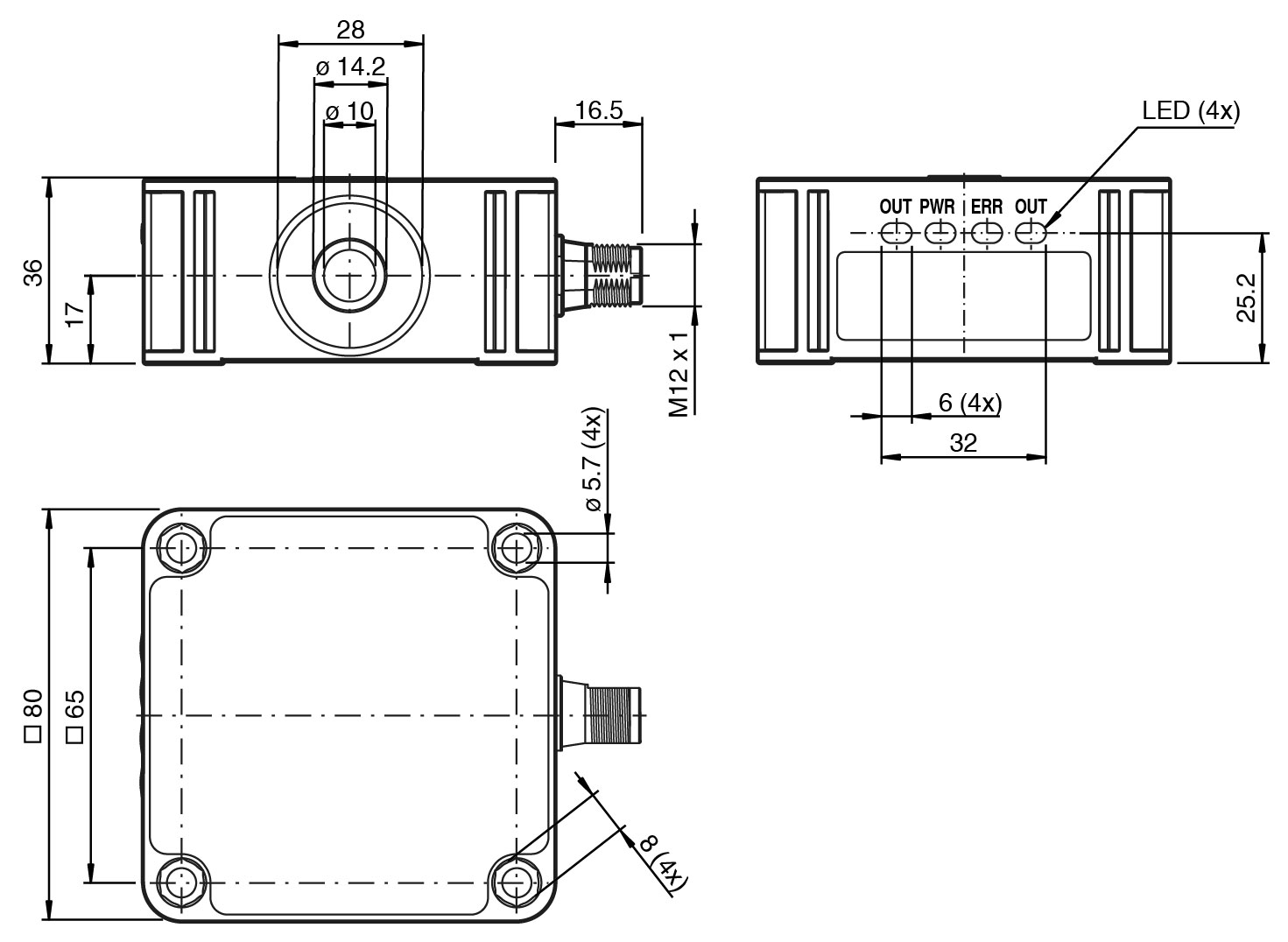

尺寸	尺寸
高度36 mm宽度80 mm长度80 mm	高度36 mm宽度80 mm长度80 mm
外壳	PC-GF10
换能器	环氧树脂/空心玻璃球混合物；聚氨酯泡沫
螺纹	M12 x 1
针脚数	5
材料	压铸锌
高度	36 mm
宽度	80 mm
长度	80 mm
输出	评估极限 A1： 50 mm 评估极限 A2： 500 mm 输出功能：上升斜坡
光束宽度	宽
