UB500-F54-E5-V15

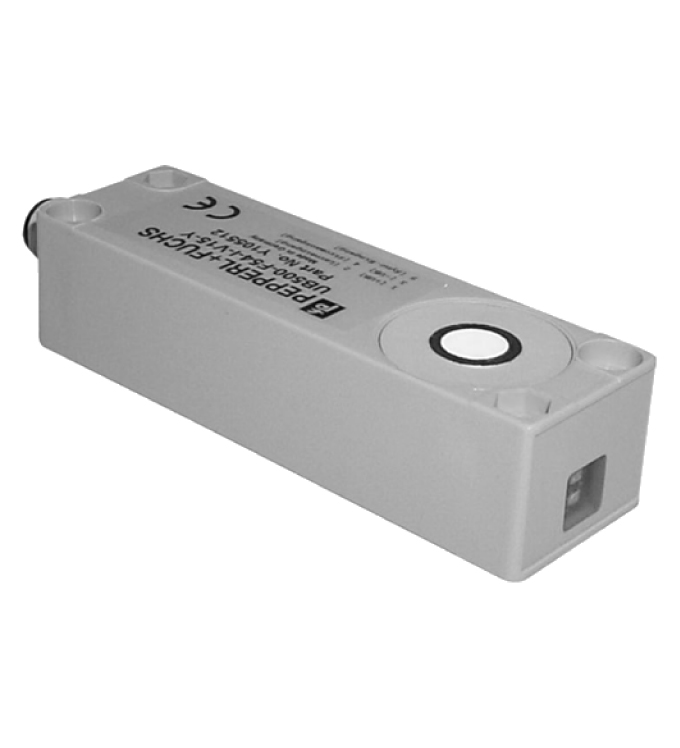

UB500-F54-E5-V15 超声波传感器

订货号: 104715
产品分类: 漫反射型传感器和反射板型传感器

单头系统

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

感应范围	30 ... 500 mm
调整范围	50 ... 500 mm
死区	0 ... 30 mm
标准目标板	100 mm x 100 mm
换能器频率	大约 380 kHz
响应延迟	≤ 50 ms
绿色 LED	绿色常亮：监控系统绿色闪烁：程序功能
黄色 LED	开关状态指示闪烁：程序功能检测到物体
红色 LED	闪烁：正常模式：错误程序功能：未检测到物体永久：程序模式，不确定的物体
工作电压	10 ... 30 V DC ，纹波 10 %SS
空载电流	≤ 55 mA
同步	1 路同步输入0 电平：UB...+1 V1 电平：+4 V...+UB输入阻抗：> 12 KOhm同步脉冲：0.1 ...8 ms
同步频率	同步频率
共模操作max. 100 Hz多路转换操作≤ 100 / n Hz，n = 传感器的数量	共模操作max. 100 Hz多路转换操作≤ 100 / n Hz，n = 传感器的数量
共模操作	max. 100 Hz
多路转换操作	≤ 100 / n Hz，n = 传感器的数量
输入类型	1 路程序输入，开关点 A1：-UB ...+1 V，开关点 A2：+4 V ...+UB输入阻抗：> 4.7 kΩ，程序脉冲：≥ 1 s
输出类型	1 路开关输出 E5，PNP，常开/常闭
额定工作电流	200 mA ，短路/过载保护
电压降	≤ 3 V
重复精度	≤ 1 % 满量程值
开关频率	最大 10 Hz
范围迟滞	≤ 设定工作距离的 1%
温度影响	± 1,5 % 满量程值
符合标准	符合标准
标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019	标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
标准	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
UL 认证	cULus 认证，2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)

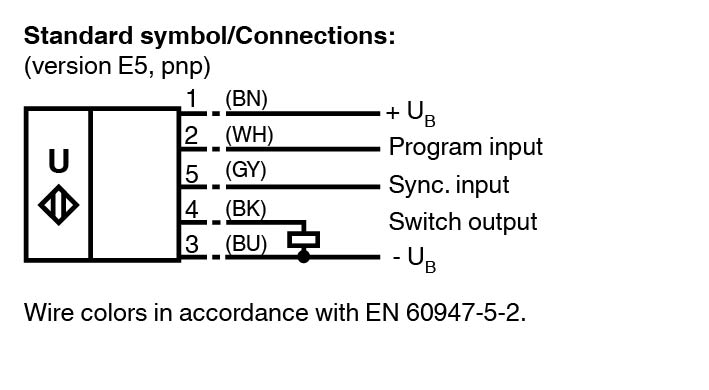

连接类型	连接器插头 M12 x 1 ， 5 针
防护等级	IP65
材料	材料
外壳ABS换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫	外壳ABS换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫
质量	100 g

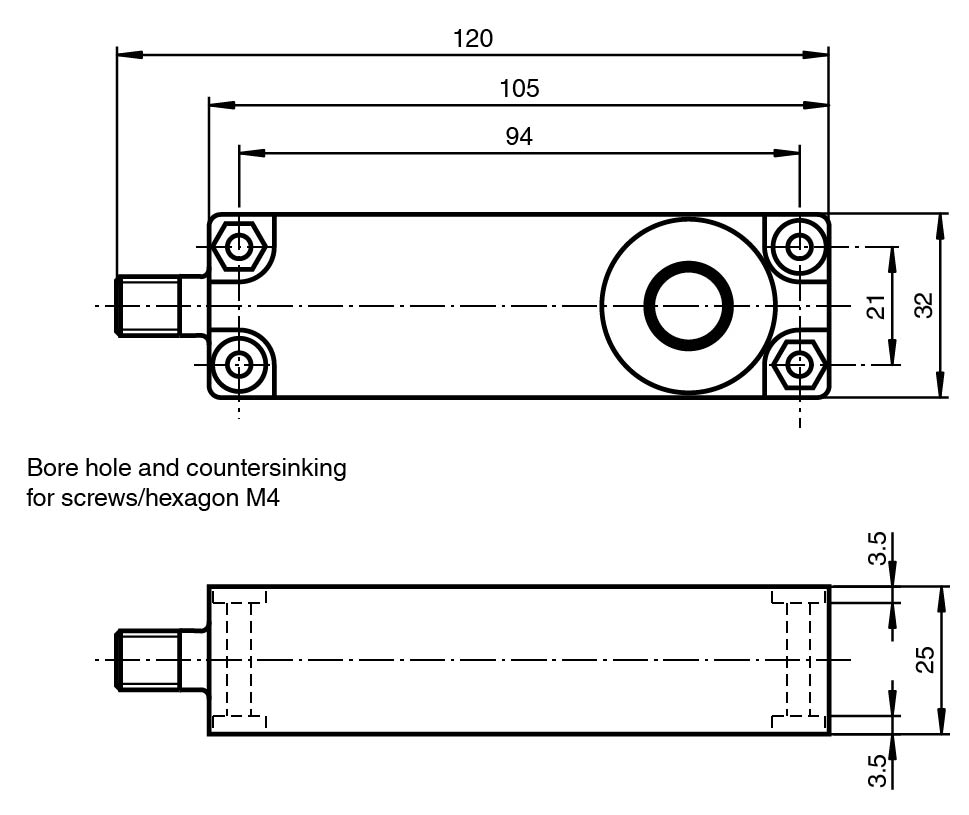

尺寸	尺寸
高度31 mm宽度105 mm长度25 mm	高度31 mm宽度105 mm长度25 mm
外壳	ABS
换能器	环氧树脂/空心玻璃球混合物；聚氨酯泡沫
高度	31 mm
宽度	105 mm
长度	25 mm
