倍加福

UB6000-F42-E7-V15

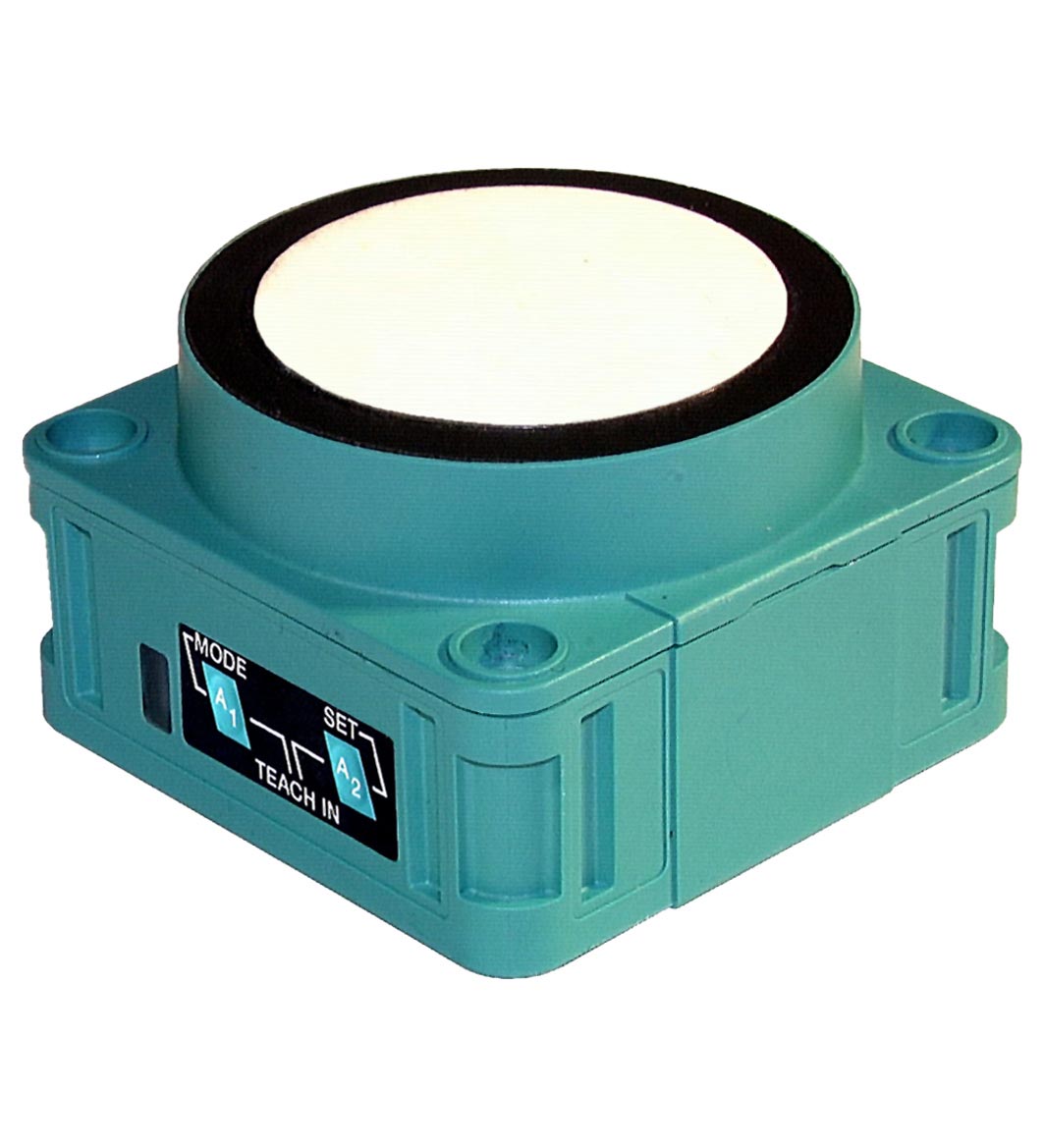

UB6000-F42-E7-V15 超声波传感器

订货号: 134008
产品分类: 漫反射型传感器和反射板型传感器

单头系统

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

感应范围	350 ... 6000 mm
调整范围	400 ... 6000 mm
死区	0 ... 350 mm
标准目标板	100 mm x 100 mm
换能器频率	大约 65 kHz
响应延迟	大约 650 ms
绿色 LED	绿色常亮：通电
黄色 LED 1	常亮：开关状态开关输出 1闪烁：程序功能
黄色 LED 2	常亮：开关状态开关输出 2闪烁：程序功能
红色 LED	正常运行：“故障”程序功能：未检测到物体
工作电压	10 ... 30 V DC ，纹波 10 %SS
空载电流	≤ 60 mA
同步	双向0 电平 -UB...+1 V1 电平：+4 V...+UB输入阻抗：> 12 KOhm同步脉冲：≥ 100 µs，同步脉冲间歇时间：≥ 2 ms
同步频率	同步频率
共模操作max. 7 Hz多路转换操作≤ 7/n Hz，n = 传感器的数量	共模操作max. 7 Hz多路转换操作≤ 7/n Hz，n = 传感器的数量
共模操作	max. 7 Hz
多路转换操作	≤ 7/n Hz，n = 传感器的数量
输出类型	2 路开关输出，NPN，常开/常闭，可选
额定工作电流	200 mA ，短路/过载保护
默认设置	开关点 A1： 400 mm ，开关点 A2： 6000 mm ，宽声锥
电压降	≤ 2,5 V
开关频率	≤ 0,6 Hz
范围迟滞	设定工作距离的 1%
温度影响	± 1 % 满量程值
符合标准	符合标准
标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019	标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
标准	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
UL 认证	cULus 认证，2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)

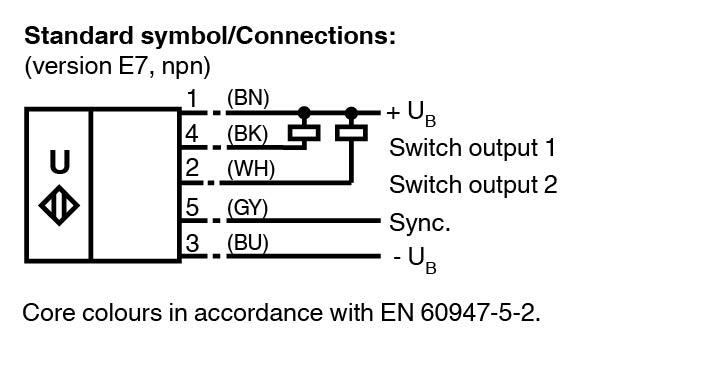

连接类型	连接器插头 M12 x 1 ， 5 针
防护等级	IP54
材料	材料
外壳ABS换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT	外壳ABS换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT
质量	210 g

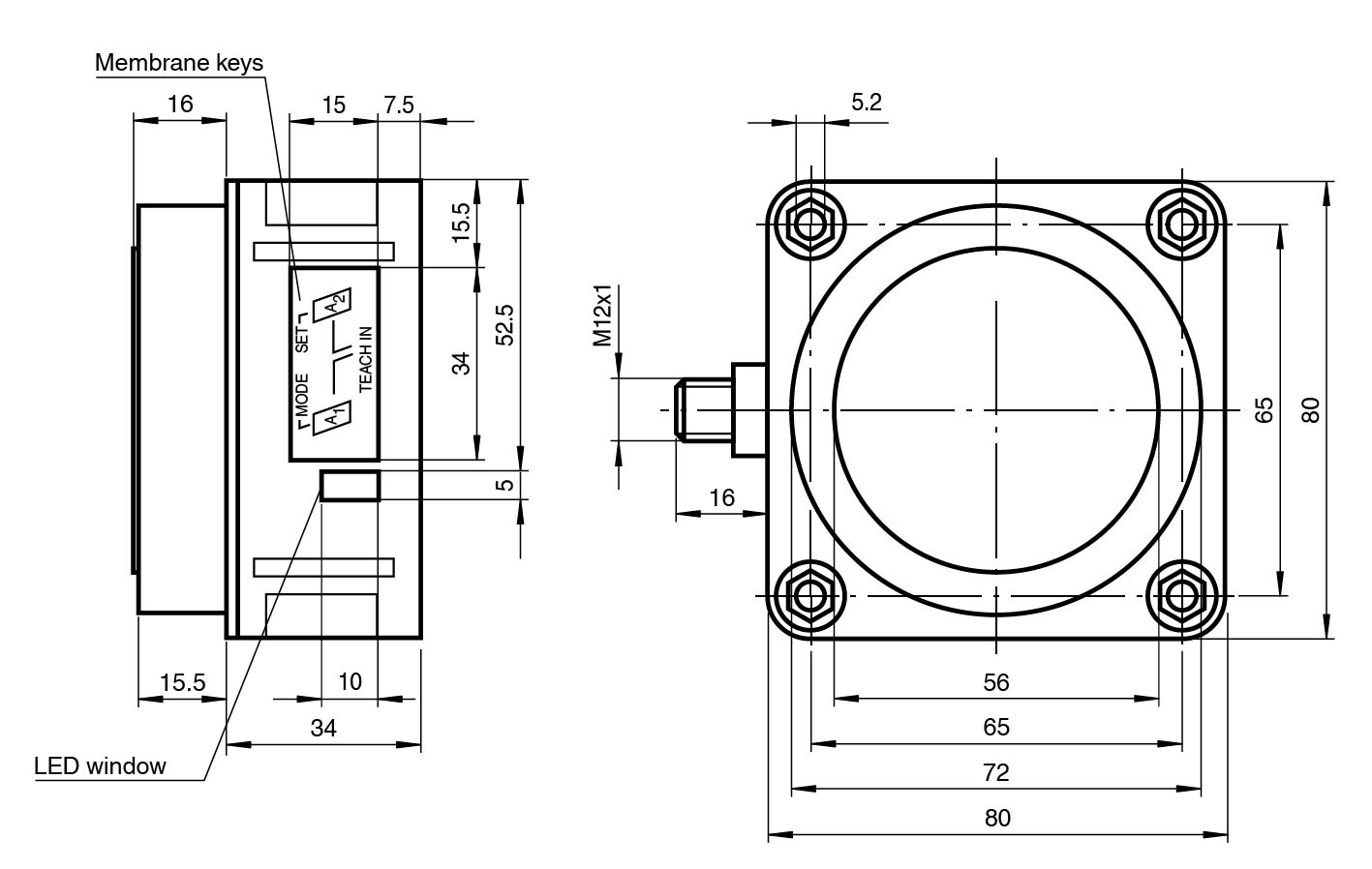

尺寸	尺寸
高度80 mm宽度80 mm长度50 mm	高度80 mm宽度80 mm长度50 mm
外壳	ABS
换能器	环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT
高度	80 mm
宽度	80 mm
长度	50 mm
