UB6000-F42-I-V1-Y220443

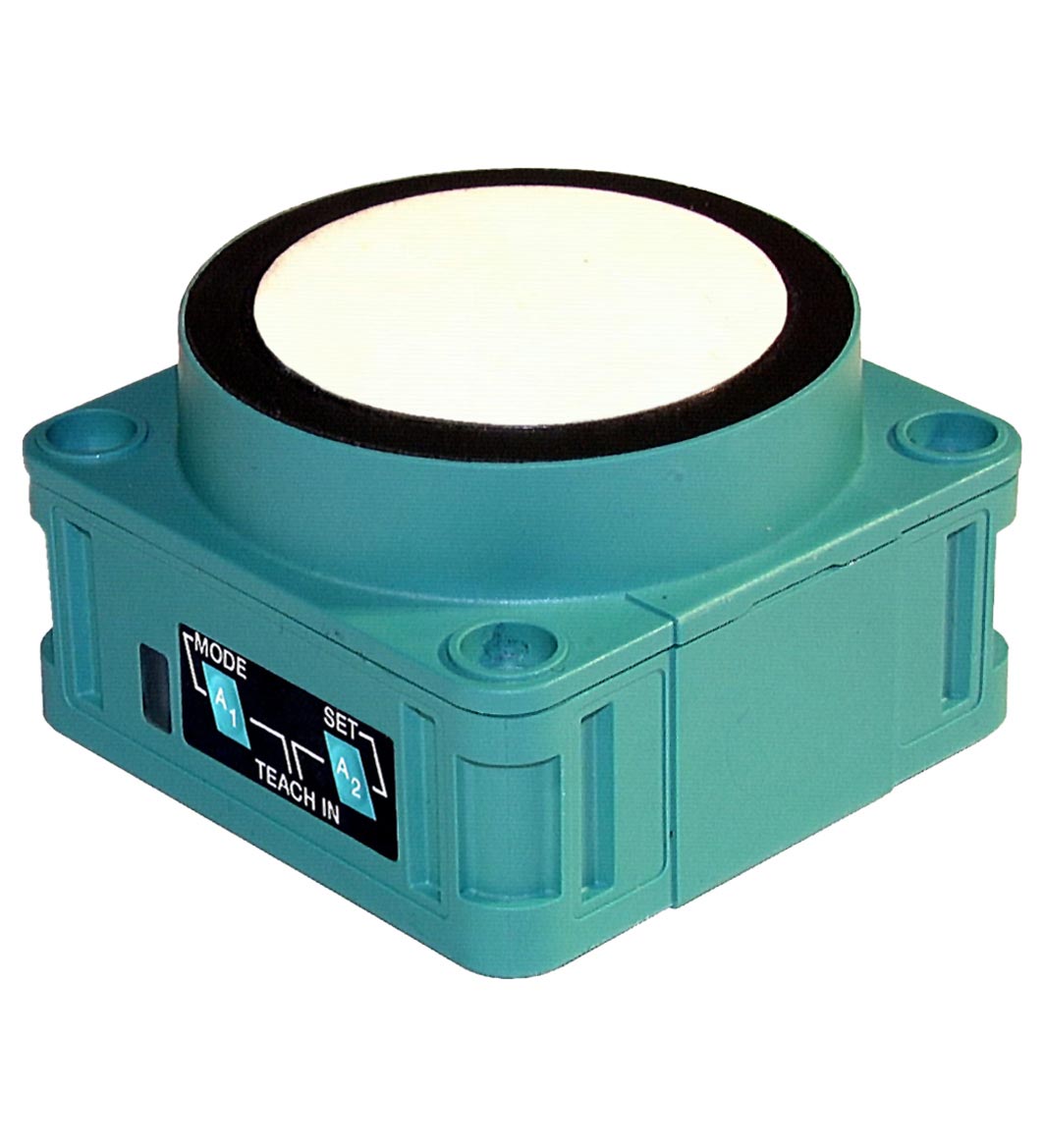

UB6000-F42-I-V1-Y220443 超声波传感器

订货号: 220443
产品分类: 漫反射型传感器和反射板型传感器

单头系统

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

测量范围	400 ... 6000 mm
感应范围	350 ... 6000 mm
死区	0 ... 350 mm
标准目标板	100 mm x 100 mm
换能器频率	大约 65 kHz
响应延迟	大约 650 ms
绿色 LED	通电
黄色 LED	物体在评估范围内
红色 LED	错误
工作电压	10 ... 30 V DC ，纹波 10 %SS
空载电流	≤ 60 mA
同步	双向0 电平 -UB...+1 V1 电平：+4 V...+UB输入阻抗：> 12 KOhm同步脉冲：≥ 100 µs，同步脉冲间歇时间：≥ 2 ms
同步频率	同步频率
共模操作max. 7 Hz多路转换操作≤ 7/n Hz，n = 传感器的数量	共模操作max. 7 Hz多路转换操作≤ 7/n Hz，n = 传感器的数量
共模操作	max. 7 Hz
多路转换操作	≤ 7/n Hz，n = 传感器的数量
输出类型	1 路模拟量输出 4 ...20 mA
分辨率	0,7 mm
特性曲线的偏差	± 1 % 满量程值
重复精度	± 0,1 % 满量程值
负载阻抗	0 ...300 Ohm
温度影响	± 1 % 满量程值
符合标准	符合标准
标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003	标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003
标准	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003
UL 认证	cULus 认证，2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)

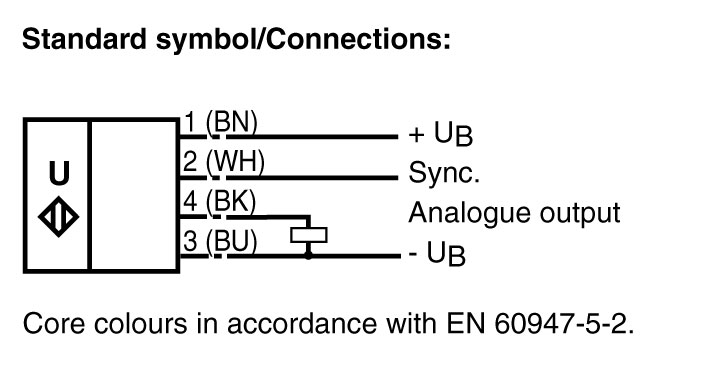

连接类型	连接器插头 M12 x 1 ， 4 针
防护等级	IP67
连接	4 针 M12 x 1 连接器
材料	材料
外壳ABS换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT	外壳ABS换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT
质量	330 g

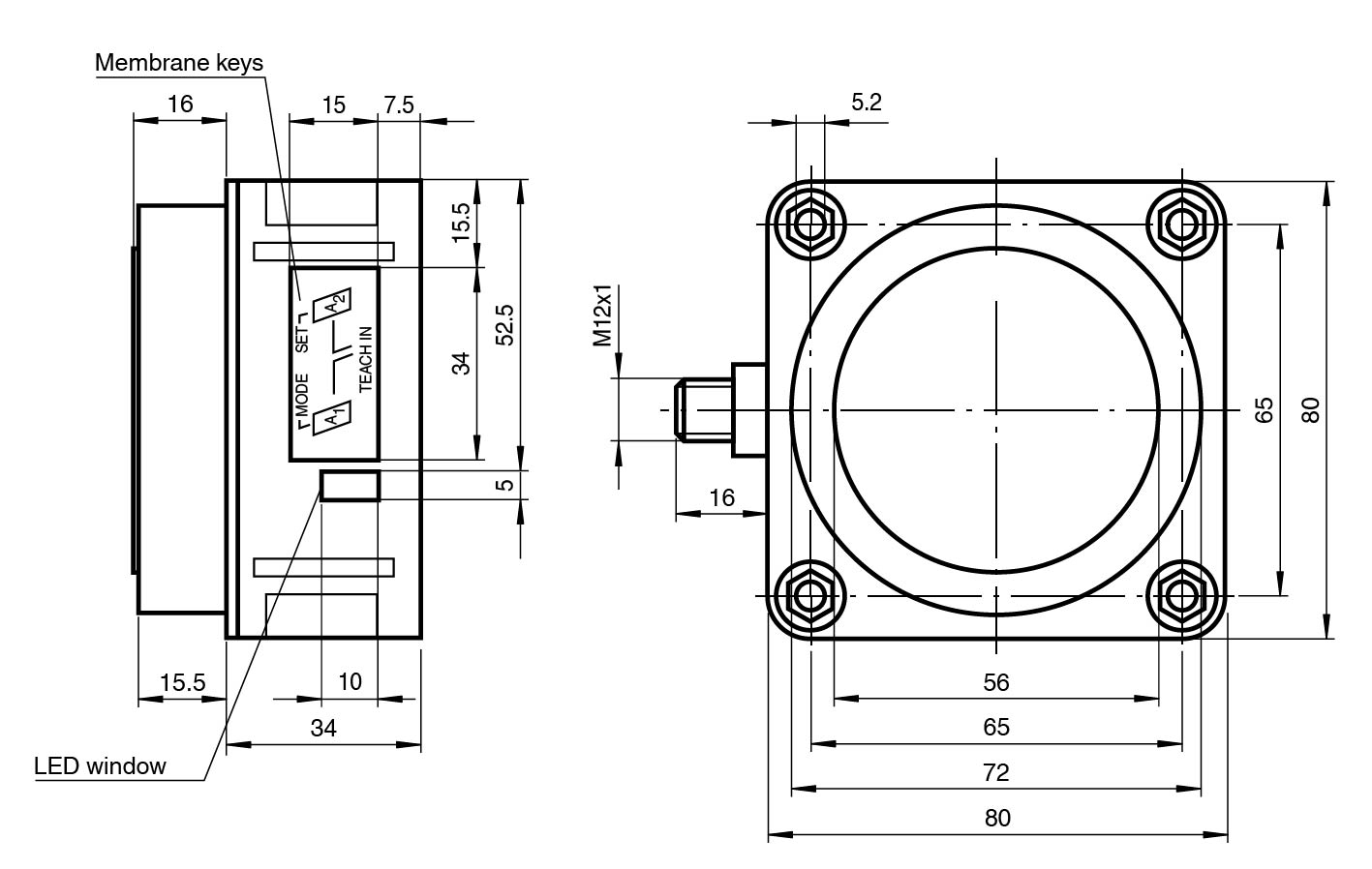

尺寸	尺寸
高度80 mm宽度80 mm长度50 mm	高度80 mm宽度80 mm长度50 mm
外壳	ABS
换能器	环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT
高度	80 mm
宽度	80 mm
长度	50 mm
输出	评估极限 A1： 400 mm 评估极限 A2： 6000 mm 上升斜坡
光束宽度	宽声锥
