TECHNICAL DATA
规格参数
通用规格
| 感应范围 | 50 ... 800 mm |
|---|---|
| 调整范围 | 70 ... 800 mm |
| 死区 | 0 ... 50 mm |
| 标准目标板 | 100 mm x 100 mm |
| 换能器频率 | 大约 255 kHz |
| 响应延迟 | 大约 100 ms |
| 绿色 LED | 通电 |
| 黄色 LED | 物体在评估范围内 |
| 红色 LED | 错误 |
| 工作电压 | 10 ... 30 V DC ，纹波 10 %SS |
| 空载电流 | ≤ 20 mA |
| 输出类型 | 1 路模拟量输出 4 ...20 mA，短路/过载保护 |
| 默认设置 | 评估极限 A1： 70 mm 评估极限 A2： 800 mm |
| 分辨率 | 0,4 mm 在最大感应范围处 |
| 特性曲线的偏差 | ± 1 % 满量程值 |
| 重复精度 | ± 0,5 % 满量程值 |
| 负载阻抗 | 0 ...在 UB > 10 V 时为 300 Ω0 ...在 UB > 15 V 时为 500 Ω |
| 温度影响 | ± 1,5 % 满量程值 |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003 | 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003 |
| 标准 | EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003 |
| UL 认证 | cULus 认证，2 类电源 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 连接类型 | 带插头的固定缆线 |
| 防护等级 | IP67 |
| 材料 | 材料 |
| 外壳黄铜，镀镍换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT | 外壳黄铜，镀镍换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT |
| 连接器 | Deutsch 连接器 DT04-3P-C015 |
| 电缆 | 电缆 |
| 材料PVC长度L300 mm | 材料PVC长度L300 mm |
| 质量 | 55 g |

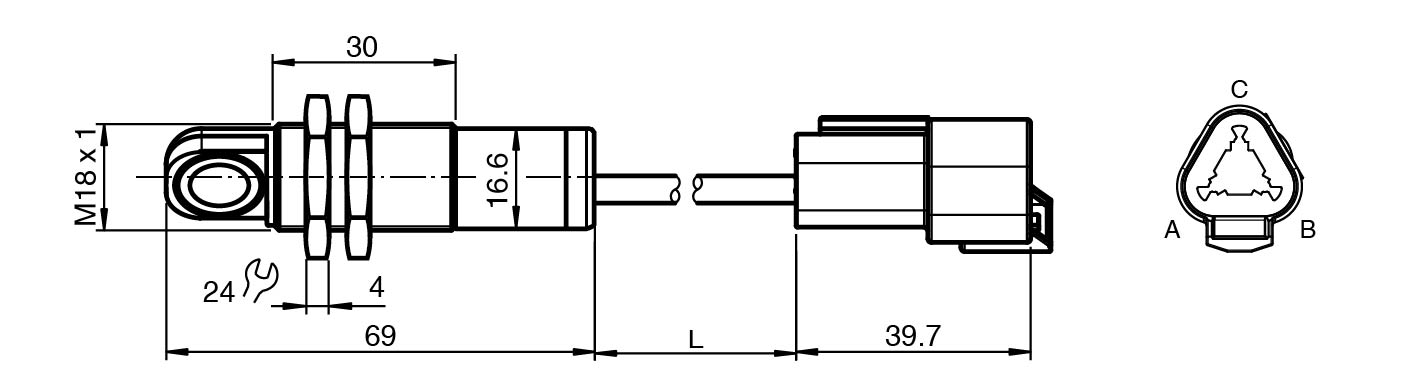

| 尺寸 | 尺寸 |
| 长度72,6 mm直径18 mm | 长度72,6 mm直径18 mm |
| 外壳 | 黄铜，镀镍 |
| 换能器 | 环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT |
| 材料 | PVC |
| 长度 | 300 mm |
| 长度 | 72,6 mm |
| 直径 | 18 mm |
