倍加福

UBC250-12GM-E5-V1

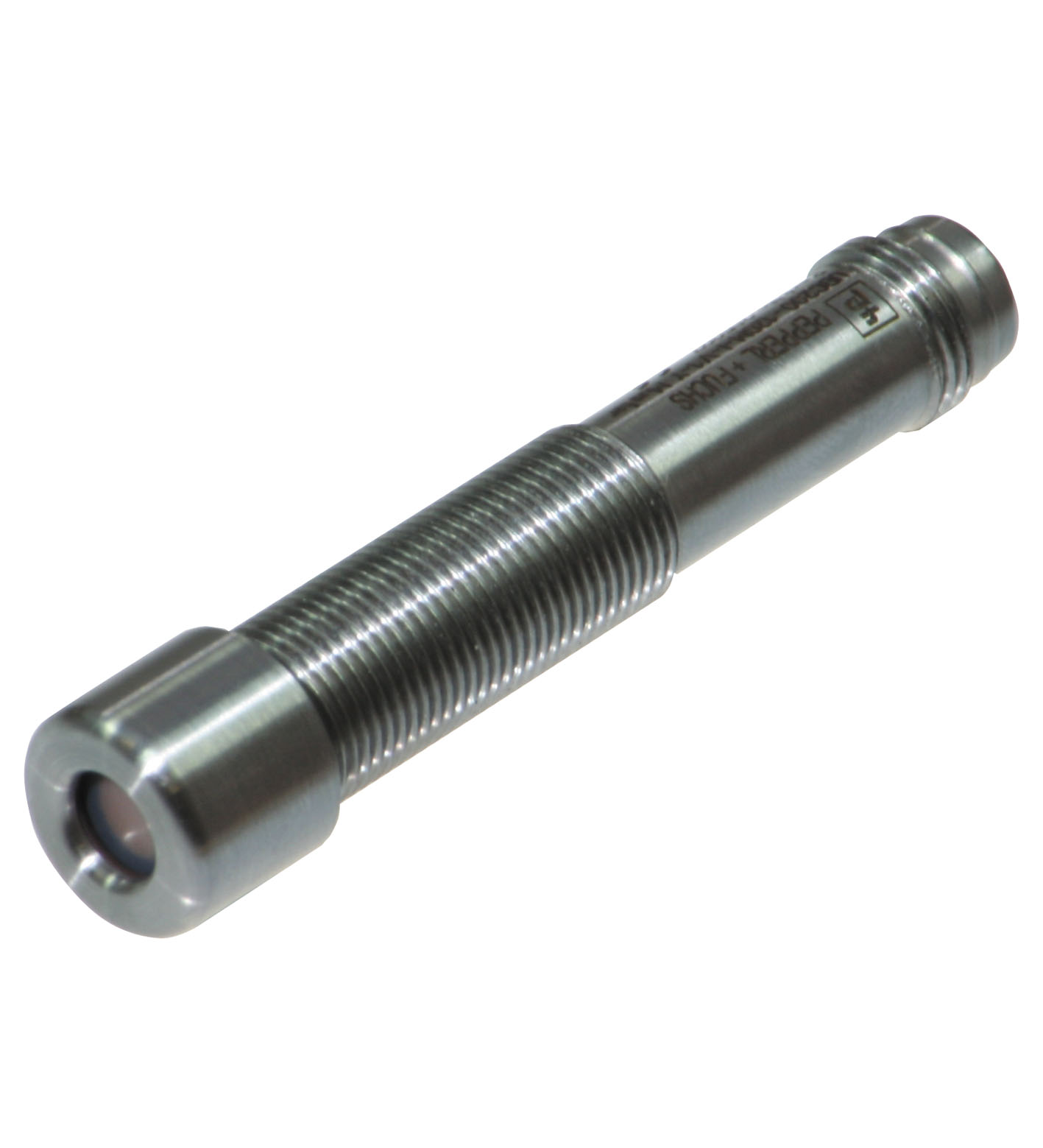

UBC250-12GM-E5-V1 超声波传感器

超声波传感器

TECHNICAL DATA

规格参数

通用规格

感应范围	30 ... 250 mm
调整范围	50 ... 250 mm
死区	0 ... 30 mm
标准目标板	100 mm x 100 mm
换能器频率	大约 310 kHz
响应延迟	大约 50 ms
工作电压	10 ... 30 V DC ，纹波 10 %SS
空载电流	≤ 30 mA
输入类型	1 路程序输入评估下限 A1：-UB ...+1 V，评估上限 A2：+4 V ...+UB输入阻抗：> 4.7 kΩ，脉冲持续时间：≥ 1 s
输出类型	1 路开关输出，PNP 常开/常闭，可编程
额定工作电流	100 mA ，短路/过载保护
默认设置	开关点 A1： 50 mm 开关点 A2： 250 mm
电压降	≤ 3 V
重复精度	≤ 1 %
开关频率	≤ 8 Hz
范围迟滞	设定工作距离的 1%
温度影响	± 1,5 % 满量程值
符合标准	符合标准
标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019	标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
标准	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
UL 认证	cULus 认证，2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)

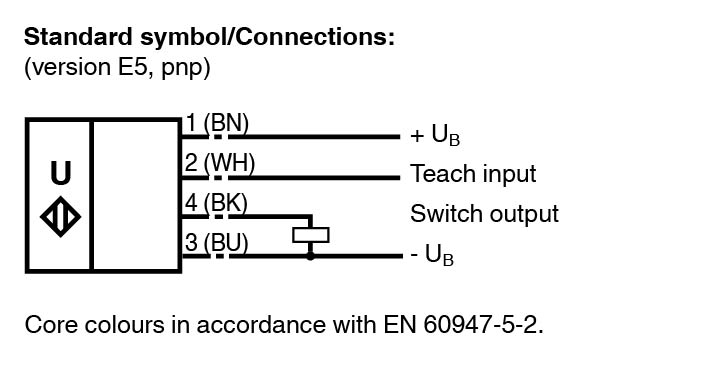

连接类型	连接器插头 M12 x 1 ， 4 针
防护等级	IP68 / IP69K
材料	材料
外壳不锈钢 1.4404 / AISI 316L 用于盖密封的 O 形圈：Viton换能器PTFE（薄膜表面）	外壳不锈钢 1.4404 / AISI 316L 用于盖密封的 O 形圈：Viton换能器PTFE（薄膜表面）
质量	35 g

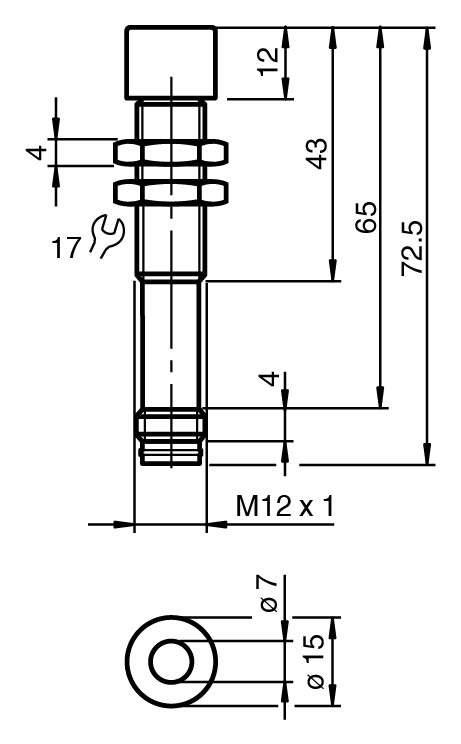

尺寸	尺寸
长度70 mm直径12 mm	长度70 mm直径12 mm
外壳	不锈钢 1.4404 / AISI 316L 用于盖密封的 O 形圈：Viton
换能器	PTFE（薄膜表面）
长度	70 mm
直径	12 mm
