TECHNICAL DATA
规格参数
通用规格
| 感应范围 | 40 ... 400 mm |
|---|---|
| 调整范围 | 50 ... 400 mm |
| 死区 | 0 ... 40 mm |
| 标准目标板 | 100 mm x 100 mm |
| 换能器频率 | 大约 255 kHz |
| 响应延迟 | 大约 100 ms |
| 工作电压 | 10 ... 30 V DC ，纹波 10 %SS |
| 空载电流 | ≤ 20 mA |
| 输入类型 | 1 路程序输入评估下限 A1：-UB ...+1 V，评估上限 A2：+4 V ...+UB输入阻抗：> 4.7 kΩ，脉冲持续时间：≥ 1 s |
| 输出类型 | 1 路模拟量输出 4 ...20 mA，短路/过载保护 |
| 分辨率 | 0,4 mm 在最大感应范围处 |
| 特性曲线的偏差 | ± 1 % 满量程值 |
| 重复精度 | ± 0,5 % 满量程值 |
| 负载阻抗 | 0 ...300 Ohm |
| 温度影响 | ± 1,5 % 满量程值 |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003 | 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003 |
| 标准 | EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003 |
| UL 认证 | cULus 认证，2 类电源 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | 0 ... 70 °C (32 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |

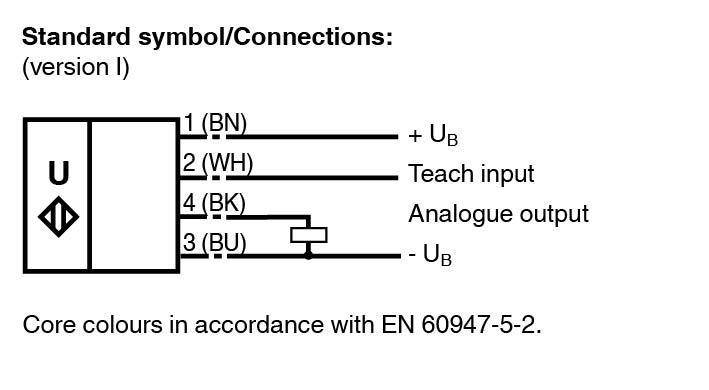

| 连接类型 | 连接器插头 M12 x 1 ， 4 针 |
| 防护等级 | IP67 |
| 材料 | 材料 |
| 外壳不锈钢 1.4435 / AISI 316L 用于盖密封的 O 形圈：Viton换能器PTFE | 外壳不锈钢 1.4435 / AISI 316L 用于盖密封的 O 形圈：Viton换能器PTFE |
| 质量 | 25 g |

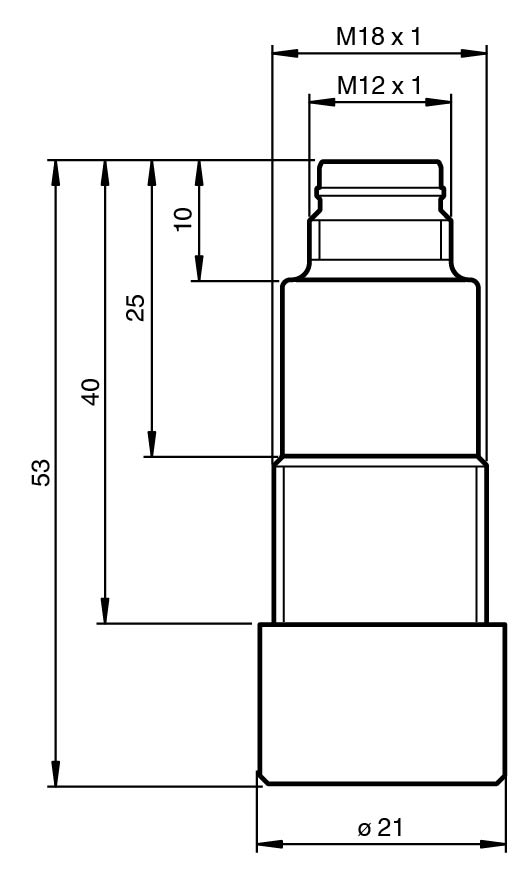

| 尺寸 | 尺寸 |
| 长度40 mm直径18 mm | 长度40 mm直径18 mm |
| 外壳 | 不锈钢 1.4435 / AISI 316L 用于盖密封的 O 形圈：Viton |
| 换能器 | PTFE |
| 长度 | 40 mm |
| 直径 | 18 mm |
| 输出 | 评估极限 A1： 50 mm 评估极限 A2： 400 mm 输出特性： 上升斜坡 |
