倍加福

UBE1000-18GM40-SE2-V1

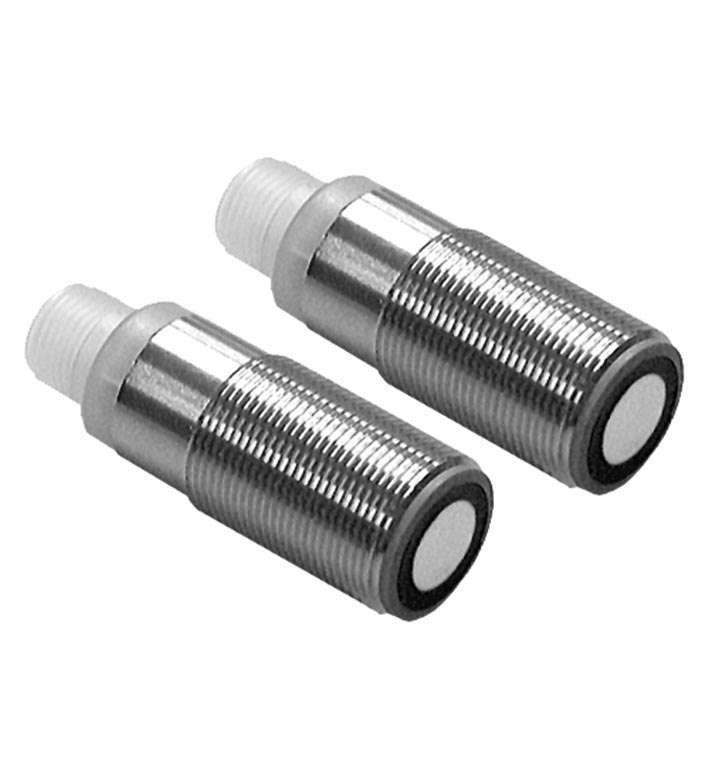

UBE1000-18GM40-SE2-V1 对射式超声波测障

单头系统

TECHNICAL DATA

规格参数

通用规格

感应范围	15 ... 1000 mm
标准目标板	100 mm x 100 mm
换能器频率	大约 255 kHz
绿色 LED	通电
黄色 LED	开关状态
红色 LED	错误，不确定的物体
工作电压	10 ... 30 V DC ，纹波 10 %SS
空载电流	≤ 20 mA
可用前的时间延迟	≤ 200 ms
输入类型	1 路程序输入自由空气路径：-UB ...+1 V，物体：+6 V ...+UB输入阻抗：> 4.7 kΩ 程序脉冲：≥ 1 s
输出类型	PNP，常开
额定工作电流	200 mA ，短路/过载保护
电压降	≤ 3 V
接通延时	< 5 ms
开关频率	≤ 100 Hz
符合标准	符合标准
标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019	标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
标准	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
EAC 符合性	TR CU 020/2011 TR CU 037/2016
UL 认证	cULus 认证，2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)

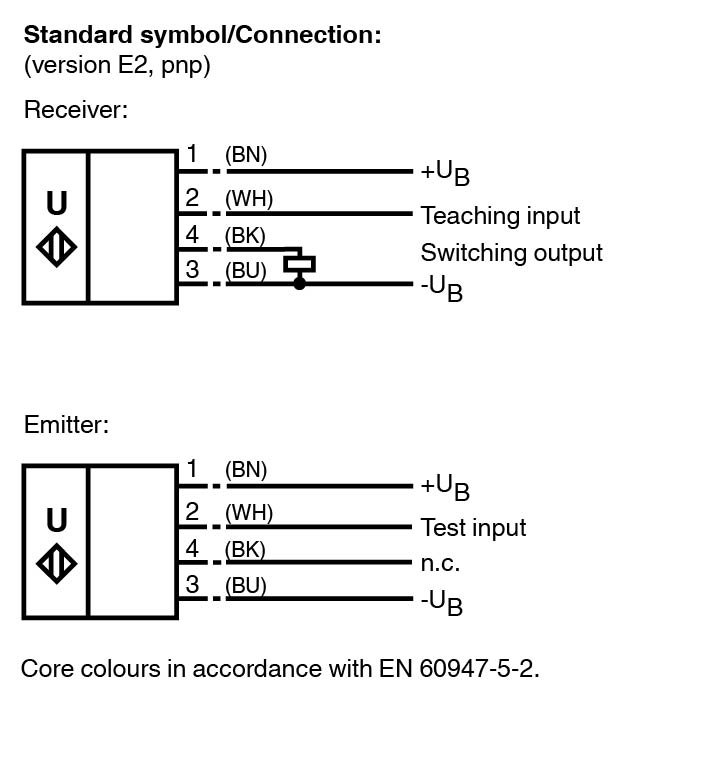

连接类型	连接器插头 M12 x 1 ， 4 针
防护等级	IP67
材料	材料
外壳黄铜，镀镍换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT	外壳黄铜，镀镍换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT
质量	25 g

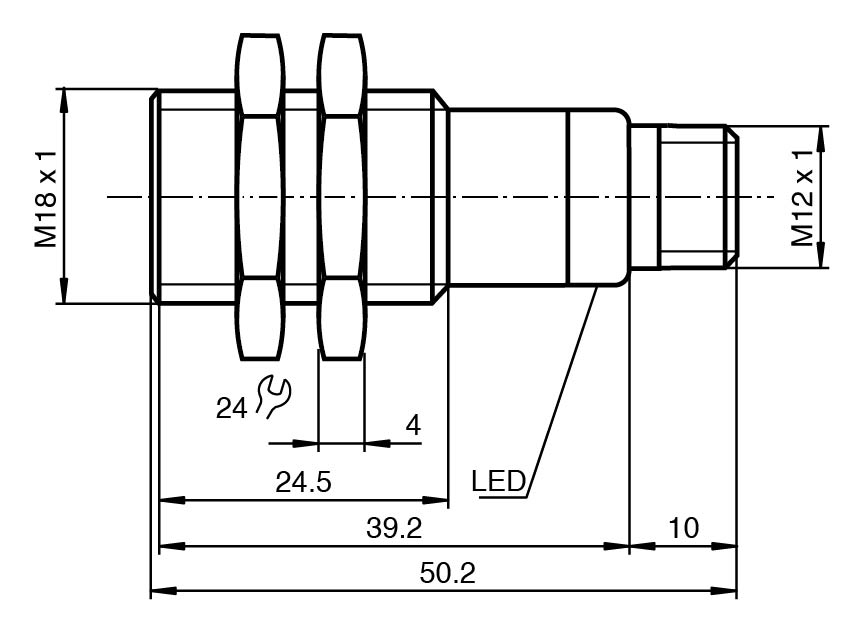

尺寸	尺寸
长度40 mm直径18 mm	长度40 mm直径18 mm
外壳	黄铜，镀镍
换能器	环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT
长度	40 mm
直径	18 mm
