UBE15M-F54-H1-V1

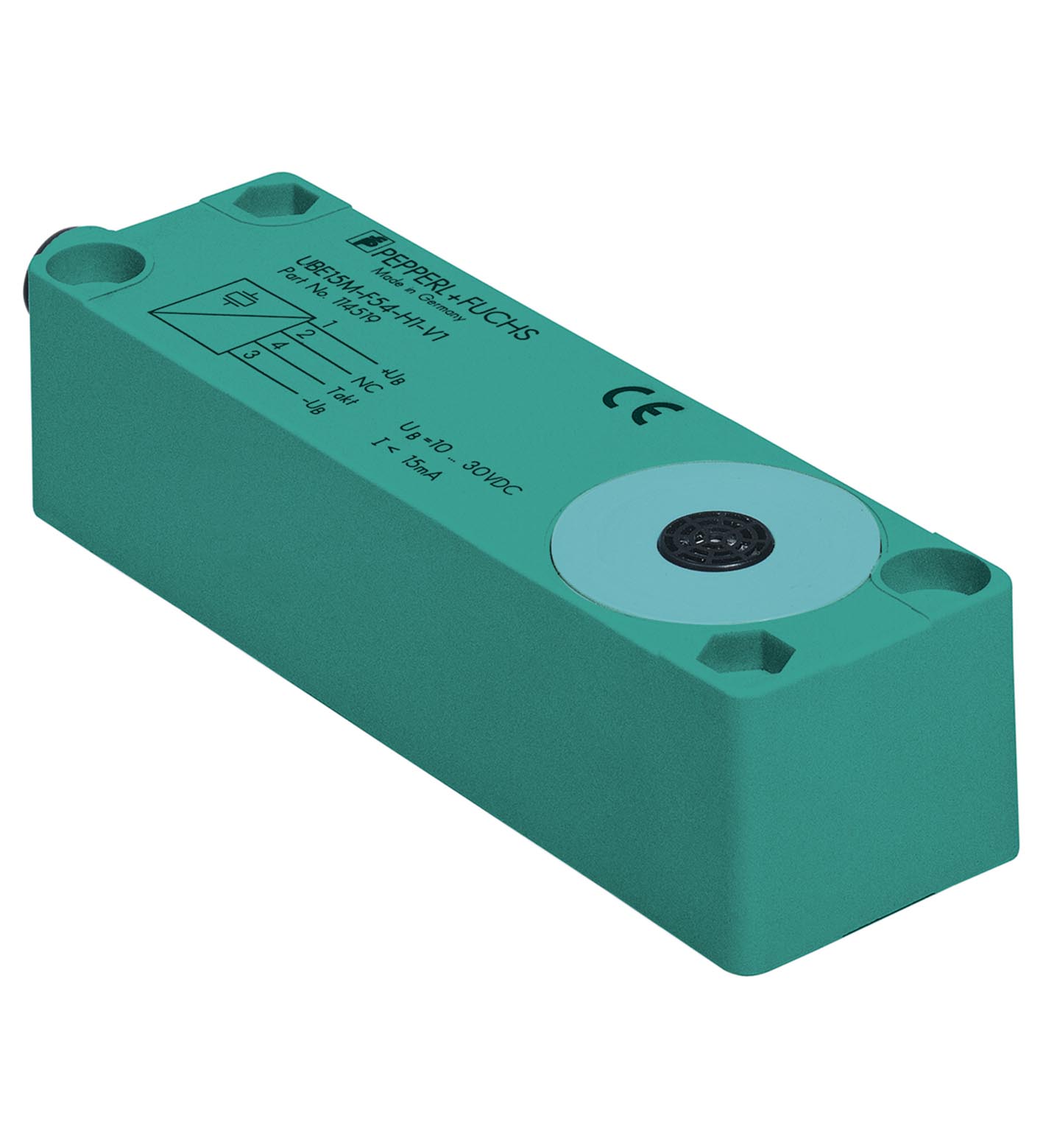

UBE15M-F54-H1-V1 超声波传感器，发射器

多头系统

TECHNICAL DATA

规格参数

通用规格

感应范围	0 ... 15000 mm ，发射器和接收器已同步
换能器频率	大约 40 kHz
发散角	± 45 ° 在 -6 dB 时
回波传输延迟的温度漂移	0,2 %/K
工作电压	16 ... 30 V DC ，纹波 10 %SS 8 V DC，发射功率降低
空载电流	≤ 10 mA （典型值 6 mA，当 UB = 24 V DC）
输入类型	用于发射器脉冲的 1 路脉冲输入，通过集电极开路 NPN 激活< 1.5 V：发射器激活， > 3.5 V：发射器未激活
脉冲长度	100 µs ...10 ms
脉冲长度	≥ 50 x 脉冲长度
符合标准	符合标准
标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019	标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
标准	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
UL 认证	cULus 认证，2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	0 ... 50 °C (32 ... 122 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)

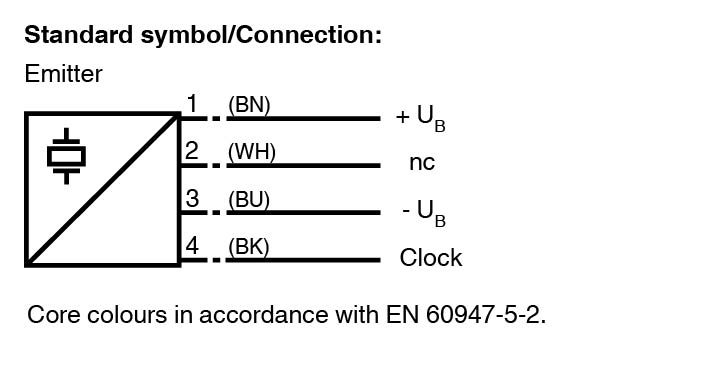

连接类型	连接器插头 M12 x 1 ， 4 针
防护等级	IP30
材料	材料
外壳PBT	外壳PBT
质量	110 g

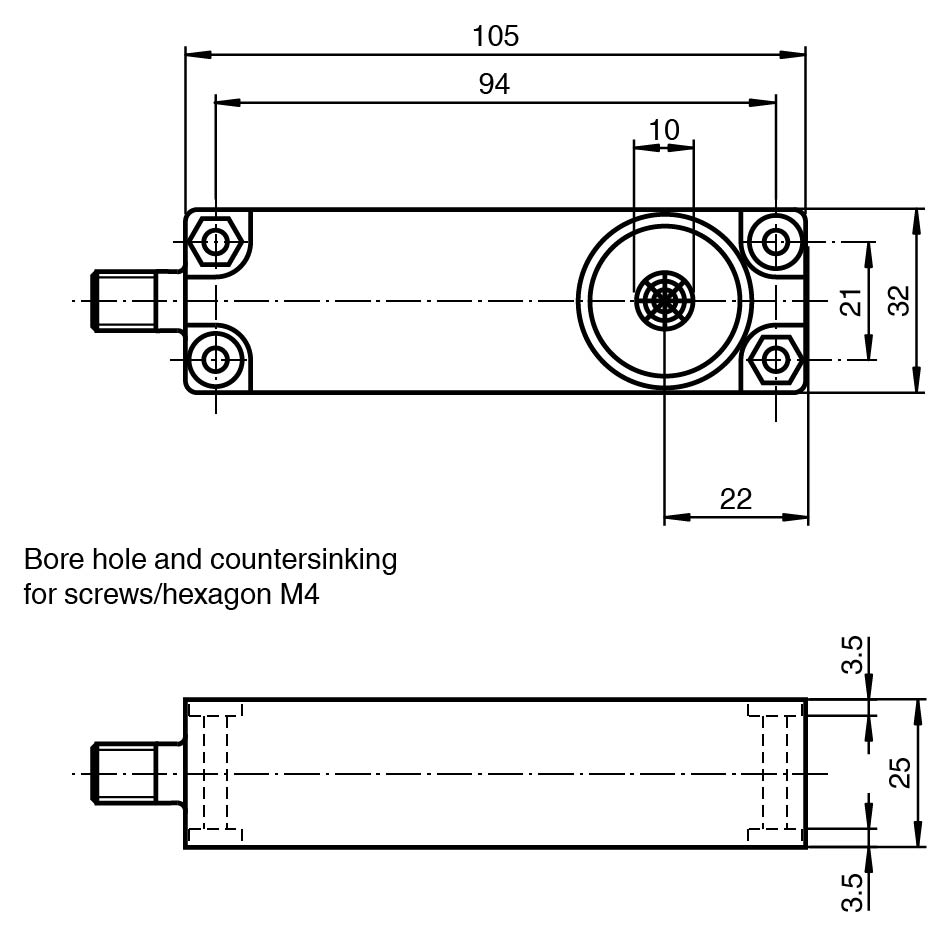

尺寸	尺寸
高度31 mm宽度105 mm长度25 mm	高度31 mm宽度105 mm长度25 mm
外壳	PBT
高度	31 mm
宽度	105 mm
长度	25 mm
