倍加福

UBE15M-F54-H2-V1

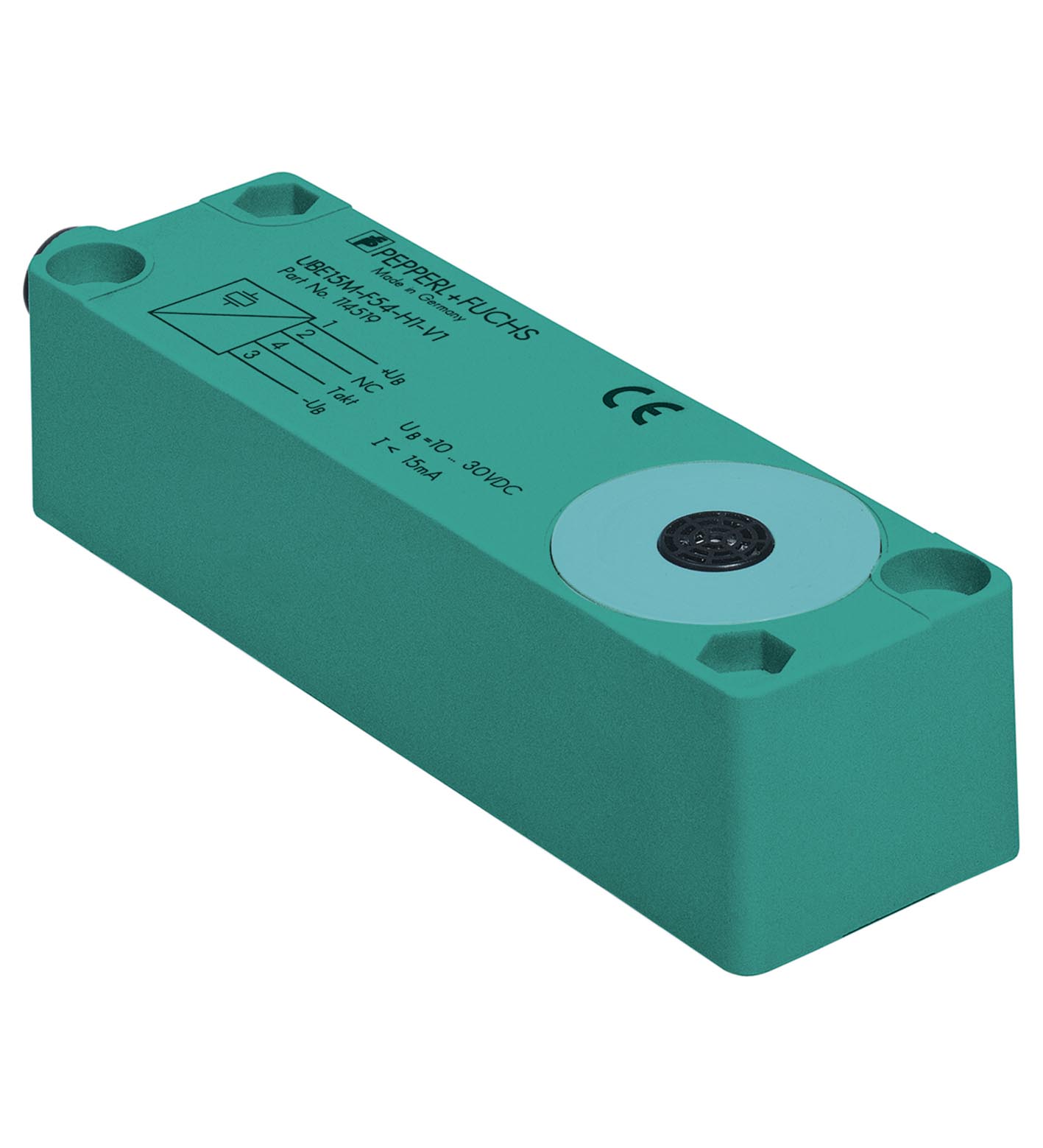

UBE15M-F54-H2-V1 超声波传感器，接收器

多头系统

TECHNICAL DATA

规格参数

通用规格

感应范围	0 ... 15000 mm ，发射器和接收器已同步
换能器频率	大约 40 kHz
发散角	± 45 ° 在 -6 dB 时
回波传输延迟的温度漂移	0,2 %/K
工作电压	10 ... 30 V DC ，纹波 10 %SS
空载电流	≤ 15 mA （典型值 10 mA，当 UB = 24 V DC）
输出类型	1 路脉冲输出，对应回波传输时间，集电极开路 NPN，短路保护0 电平（激活）：UOL ≤ 2 V，IOL ≤ 15 mA1 电平（未激活）：UOH = UB（上拉电阻 R = 330 kOhm）
符合标准	符合标准
标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019	标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
标准	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
UL 认证	cULus 认证，2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	0 ... 50 °C (32 ... 122 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)

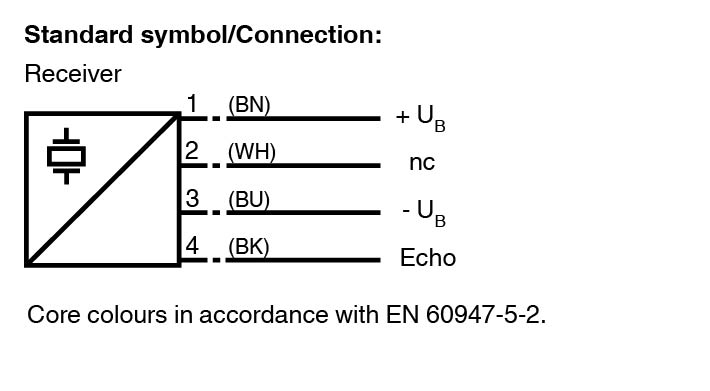

连接类型	连接器插头 M12 x 1 ， 4 针
防护等级	IP30
材料	材料
外壳PBT	外壳PBT
质量	110 g

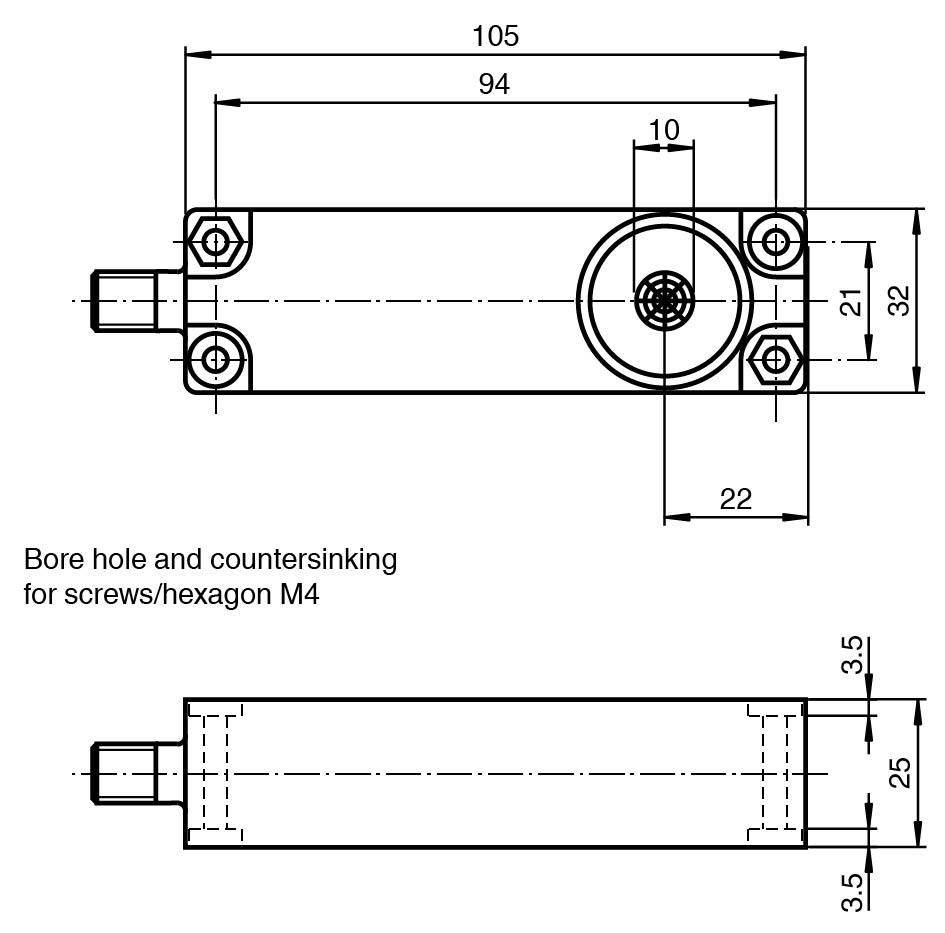

尺寸	尺寸
高度31 mm宽度105 mm长度25 mm	高度31 mm宽度105 mm长度25 mm
外壳	PBT
高度	31 mm
宽度	105 mm
长度	25 mm
