倍加福

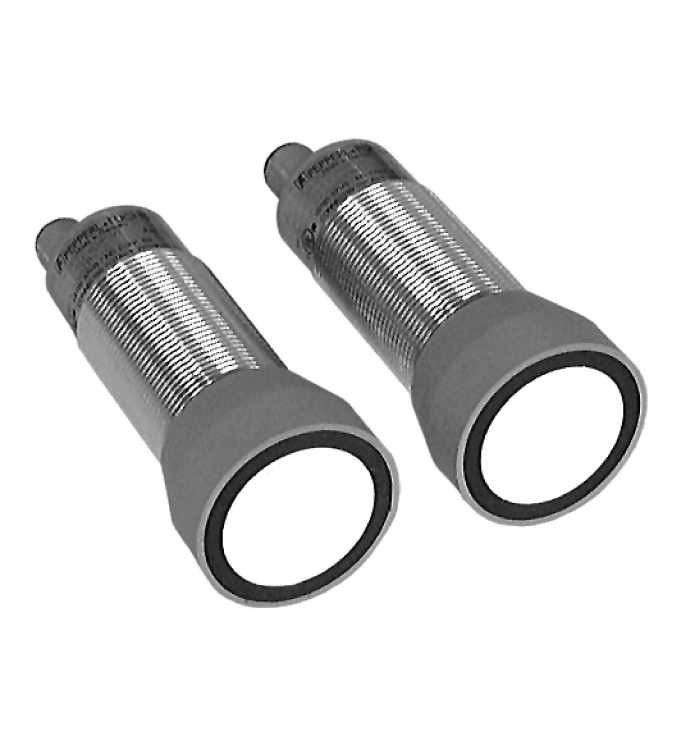

UBE4000-30GM-SA2-V15

UBE4000-30GM-SA2-V15 对射式超声波测障

对射式超声波测障

TECHNICAL DATA

规格参数

通用规格

感应范围	0 ... 4000 mm ，发射器和接收器之间的距离是 500 mm ...4000 mm
对射模式单路径超声波开关	对射模式单路径超声波开关
参考目标	接收器
换能器频率	85 kHz
对射模式	单路径超声波开关
绿色 LED	对准辅助装置熄灭：无超声波信号闪烁：不确定区域亮起：确定接收到信号
黄色 LED	开关状态
工作电压	18 ... 30 V DC ，纹波 10 %SS
空载电流	35 mA 发射器 25 mA 接收器

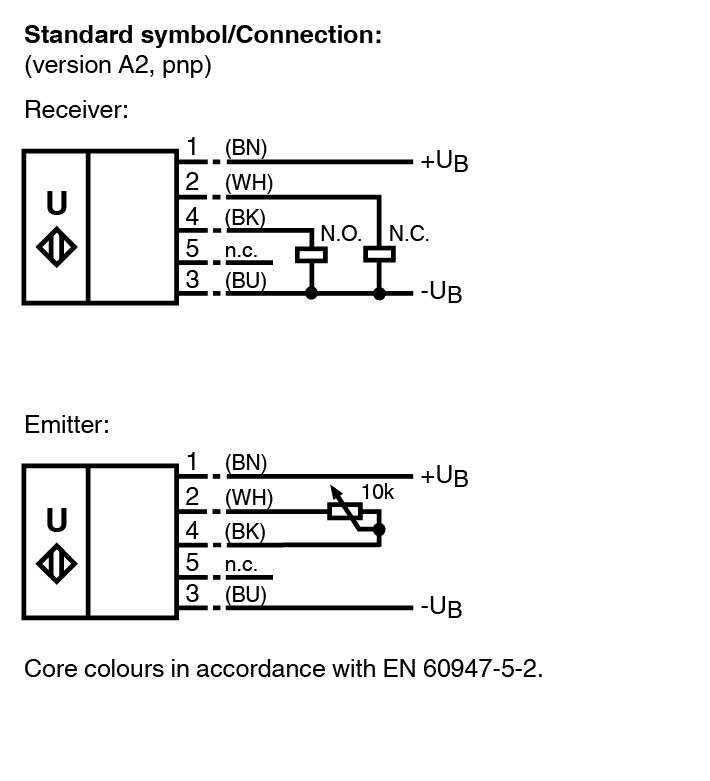

输出类型	2 路开关输出，PNP，常开/常闭（互补）
额定工作电流	200 mA
电压降	≤ 2,5 V
接通延时	100 ... 3000 ms
开关频率	≤ 15 Hz
符合标准	符合标准
标准EN 60947-5-2:2007+A1:2012 IEC 60947-5-2:2007 + A1:2012	标准EN 60947-5-2:2007+A1:2012 IEC 60947-5-2:2007 + A1:2012
标准	EN 60947-5-2:2007+A1:2012 IEC 60947-5-2:2007 + A1:2012
UL 认证	cULus 认证，一般用途
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	0 ... 60 °C (32 ... 140 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	连接器插头 M12 x 1 ， 5 针
防护等级	IP65
材料	材料
外壳黄铜镀镍；塑料部件：PBT	外壳黄铜镀镍；塑料部件：PBT
质量	160 g 每个传感器

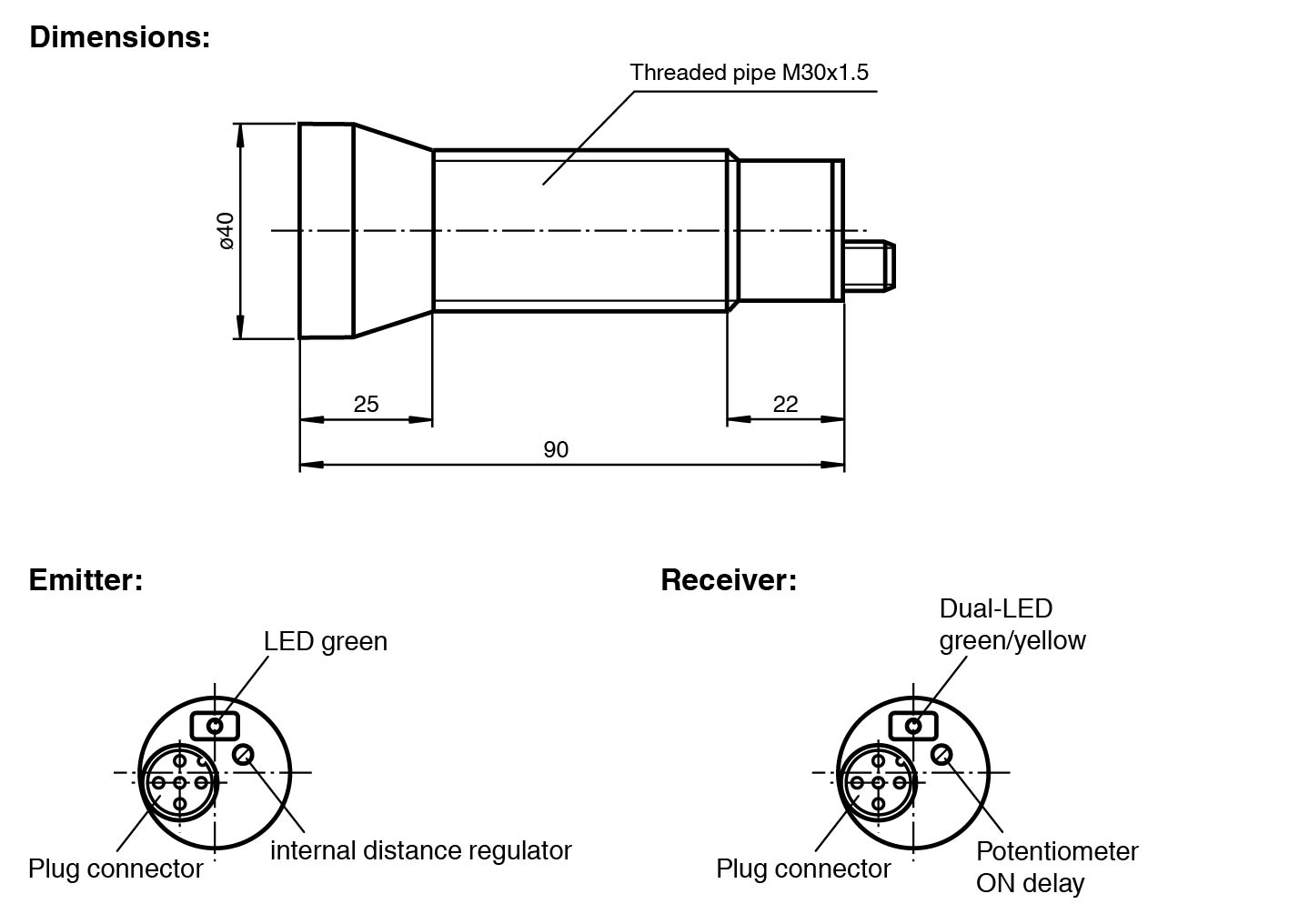

尺寸	尺寸
长度90 mm直径40 mm	长度90 mm直径40 mm
外壳	黄铜镀镍；塑料部件：PBT
长度	90 mm
直径	40 mm
