UBE800-F77-SE3-V31

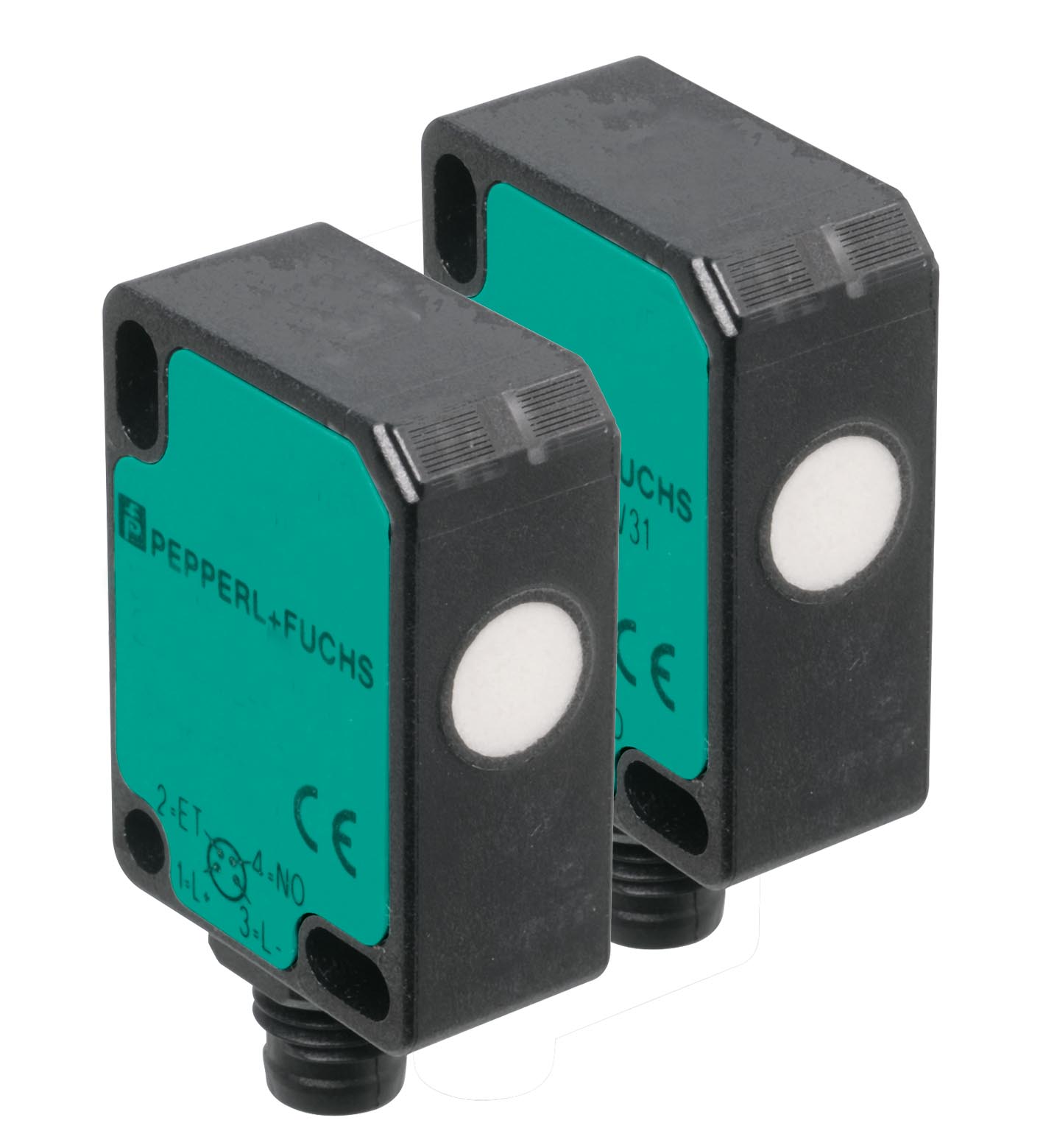

UBE800-F77-SE3-V31 对射式超声波测障

订货号: 233249
产品分类: 对射型光电传感器

对射式超声波测障

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

感应范围	0 ... 800 mm 发射器/接收器间距
标准目标板	见表格
换能器频率	大约 300 kHz
响应延迟	≤ 5 ms
允许的缆线长度	最大 300 m
绿色 LED	通电 ( 发射器 )
黄色 LED	开关状态 ( 接收器 )
额定工作电压	24 V DC
工作电压	20 ... 30 V DC ，纹波 10 %SS ; 12 ... 20 V DC 灵敏度降至 80 %
空载电流	≤ 20 mA
可用前的时间延迟	≤ 150 ms
输入类型	1 路程序输入（接收器）
电平	低电平 : 0 ... 0,7 V ; 高电平 : > 14 V
输入阻抗	16 kΩ
脉冲长度	≥ 3 s
输出类型	1 路开关输出，PNP ，常闭触点
额定工作电流	200 mA ，短路/过载保护
电压降	≤ 2 V
开关频率	100 Hz
断态电流	≤ 0,01 mA
符合标准	符合标准
标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019	标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
标准	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
UL 认证	cULus 认证，2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
耐冲击性	30 g ， 11 ms 周期
抗振性	10 ... 55 Hz ，振幅± 1 mm

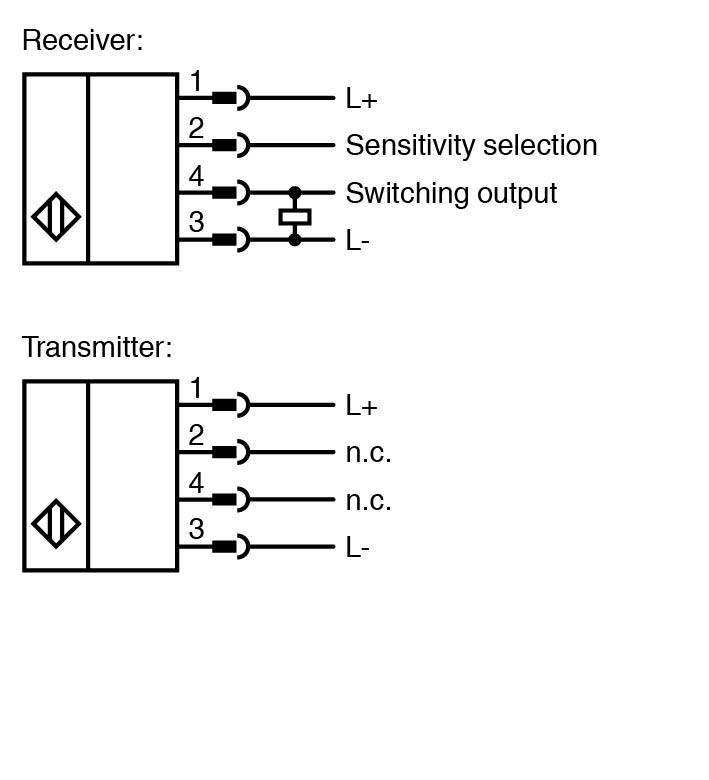

连接类型	M8 x 1 连接器， 4 针
防护等级	IP67
材料	材料
外壳聚碳酸酯换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫	外壳聚碳酸酯换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫
安装位置	任何位置
质量	每个 10 g
紧固螺丝的紧固扭矩	最大 0,2 Nm

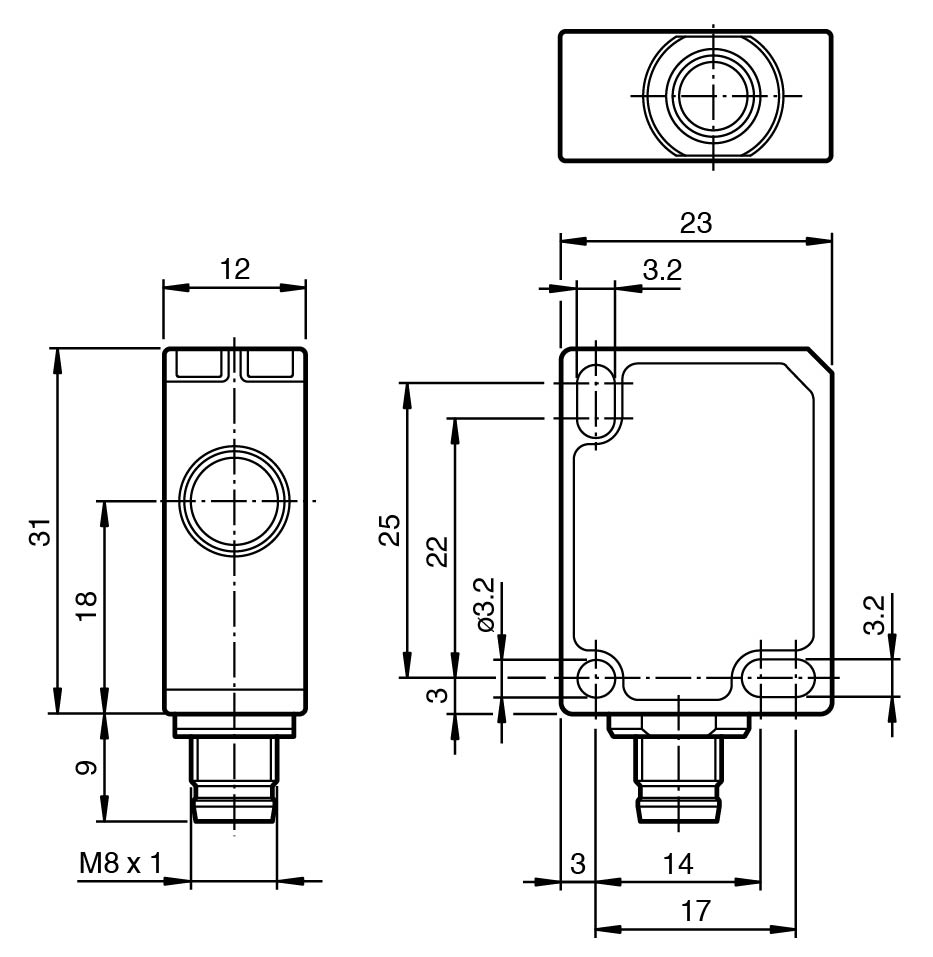

尺寸	尺寸
高度31 mm宽度12 mm长度23 mm	高度31 mm宽度12 mm长度23 mm
外壳	聚碳酸酯
换能器	环氧树脂/空心玻璃球混合物；聚氨酯泡沫
高度	31 mm
宽度	12 mm
长度	23 mm
