倍加福

UBEC300-18GH40-SE2-V1

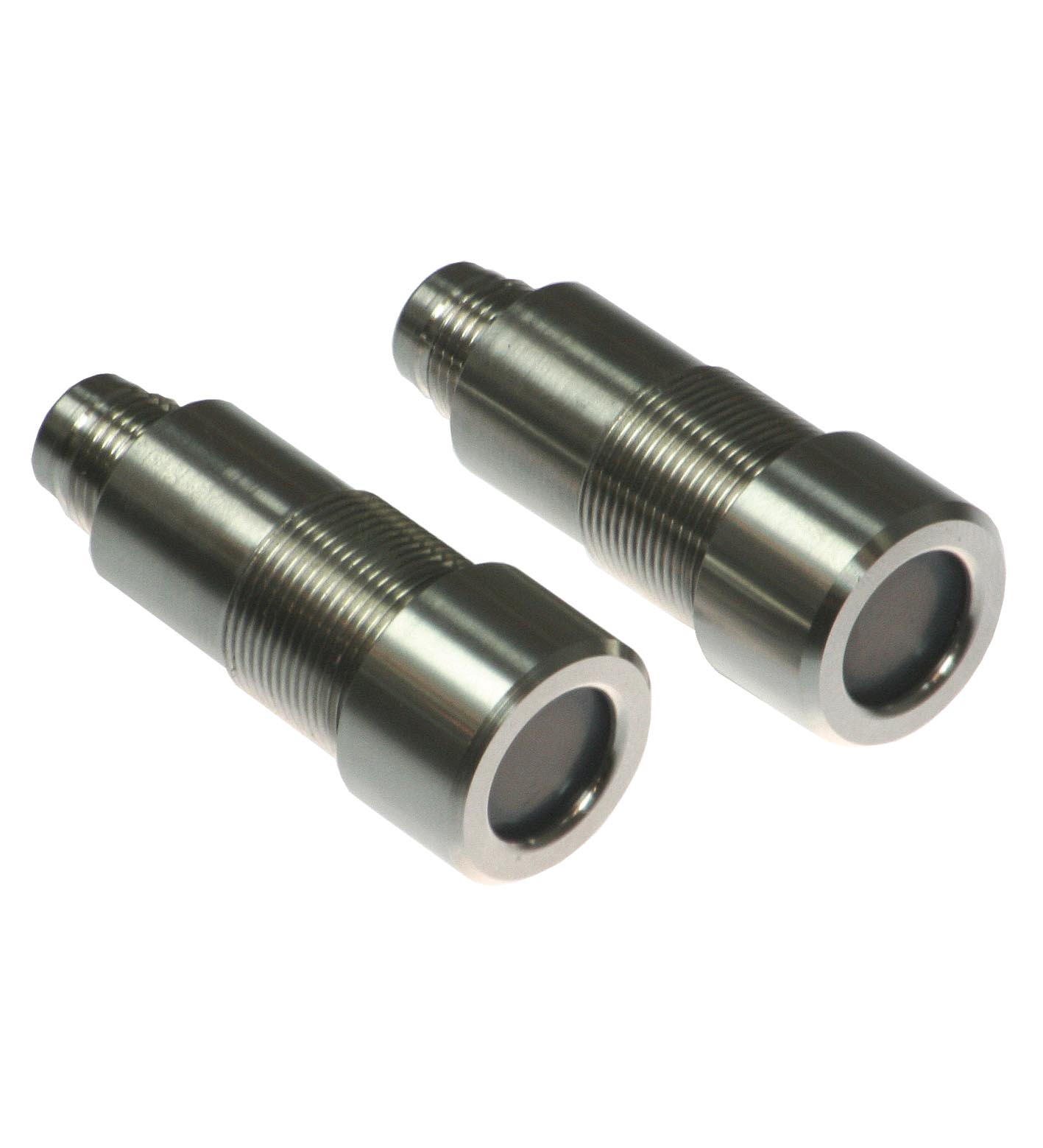

UBEC300-18GH40-SE2-V1 对射式超声波测障

对射式超声波测障

TECHNICAL DATA

规格参数

通用规格

感应范围	100 ... 300 mm
标准目标板	100 mm x 100 mm
换能器频率	大约 255 kHz
工作电压	10 ... 30 V DC ，纹波 10 %SS
空载电流	≤ 20 mA

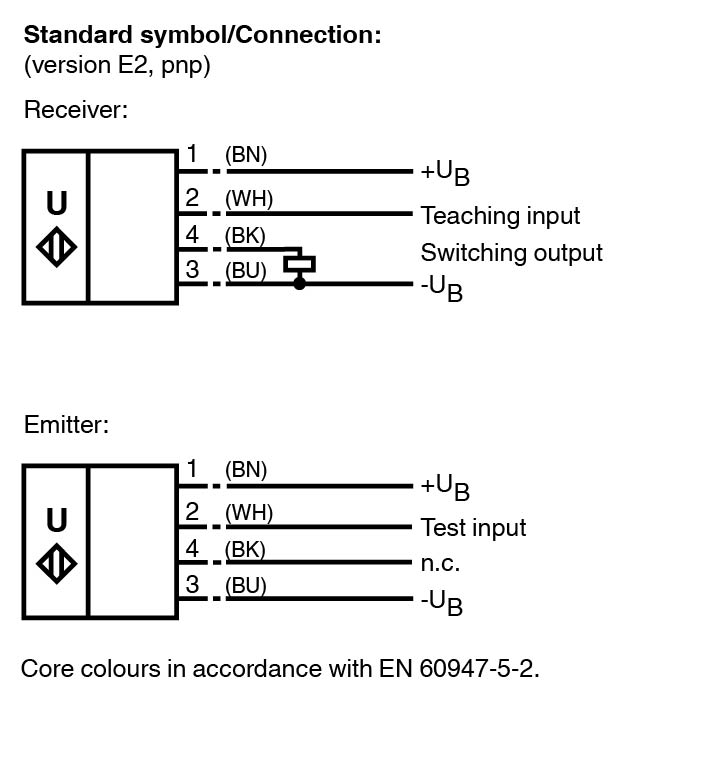

输入类型	1 路编程输入 [接收器]开关点 1：-UB ...+1 V，开关点 2：+6 V ...+UB输入阻抗：> 4.7 kΩ 脉冲持续时间：≥ 1 s 1 路测试输入 [发射器]发射器停用：+6 V ...+UB输入阻抗：> 4.7 kΩ
输出类型	PNP，常开
额定工作电流	200 mA ，短路/过载保护
电压降	≤ 3 V
接通延时	< 5 ms
开关频率	≤ 100 Hz
符合标准	符合标准
标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019	标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
标准	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
UL 认证	cULus 认证，2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	连接器插头 M12 x 1 ， 4 针
防护等级	IP68 / IP69K
材料	材料
外壳不锈钢 1.4435 / AISI 316L 用于盖密封的 O 形圈：EPDM换能器PTFE（薄膜表面）	外壳不锈钢 1.4435 / AISI 316L 用于盖密封的 O 形圈：EPDM换能器PTFE（薄膜表面）
质量	25 g

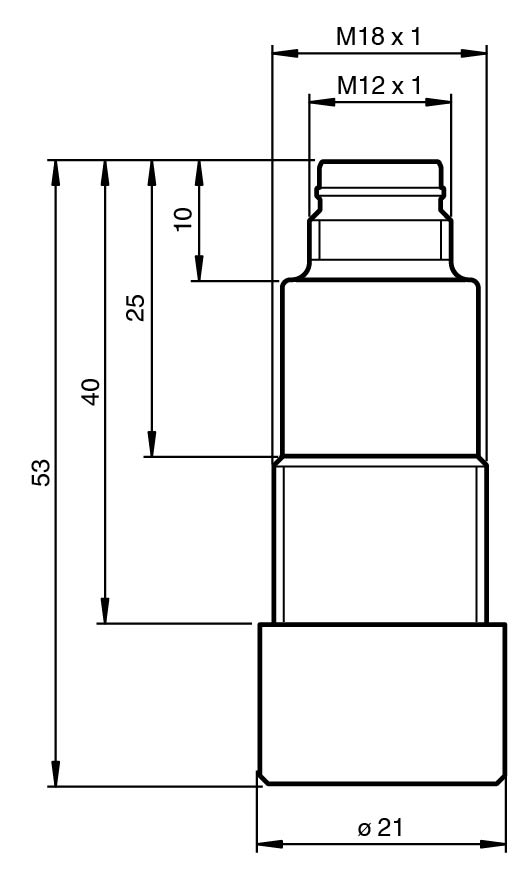

尺寸	尺寸
长度40 mm直径18 mm	长度40 mm直径18 mm
外壳	不锈钢 1.4435 / AISI 316L 用于盖密封的 O 形圈：EPDM
换能器	PTFE（薄膜表面）
长度	40 mm
直径	18 mm
