倍加福

UBH60/30-12GM-U-V1

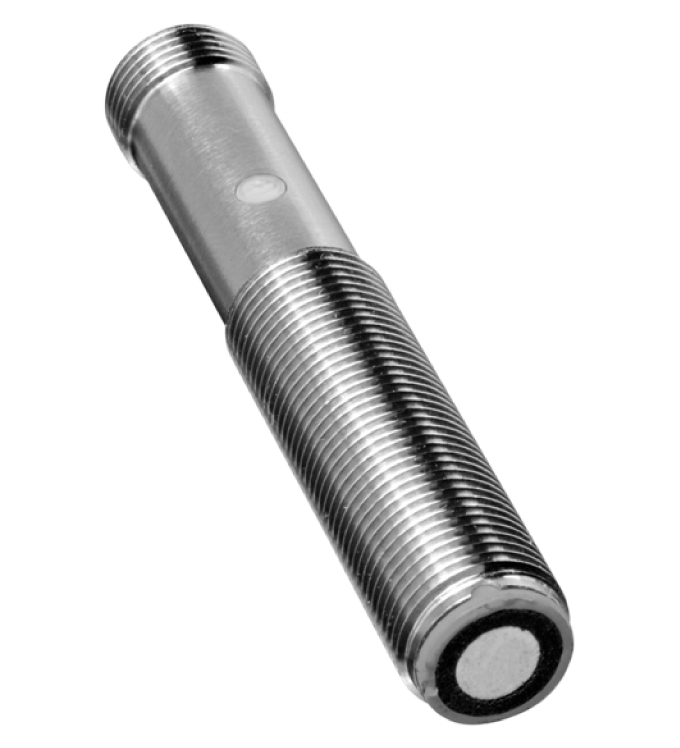

UBH60/30-12GM-U-V1 超声波传感器

订货号: 204917
产品分类: 漫反射型传感器和反射板型传感器

单头系统

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

测量范围	物体厚度 (d) : 0 ... 30 mm
死区	0 ... 15 mm
参考距离	50 ... 60 mm
标准目标板	10 mm x 10 mm
换能器频率	大约 850 kHz
响应延迟	大约 12 ms
黄色 LED	常亮：物体在评估范围内
红色 LED	红色常亮：错误红色闪烁：程序功能，未检测到物体
工作电压	15 ... 30 V DC ，纹波 10 %SS
空载电流	≤ 30 mA
可用前的时间延迟	≤ 200 ms
输入类型	1 路功能输入0 电平：-UB或未接线1 电平：+4 V ...+UB输入阻抗：> 4.7 kΩ
输出类型	1 路模拟量输出 0 ...10 V
分辨率	0,17 mm
特性曲线的偏差	± 1 % 满量程值
重复精度	± 0,5 % 满量程值
负载阻抗	> 1 kOhm
符合标准	符合标准
标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003	标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003
标准	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003
UL 认证	cULus 认证，2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)

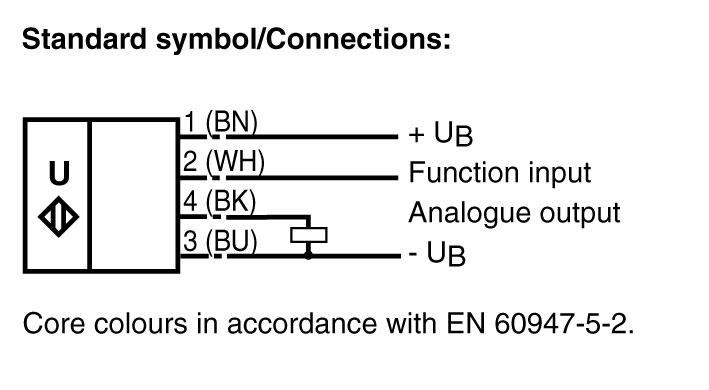

连接类型	连接器插头 M12 x 1 ， 4 针
防护等级	IP67
材料	材料
外壳黄铜，镀镍换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT	外壳黄铜，镀镍换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT
质量	25 g

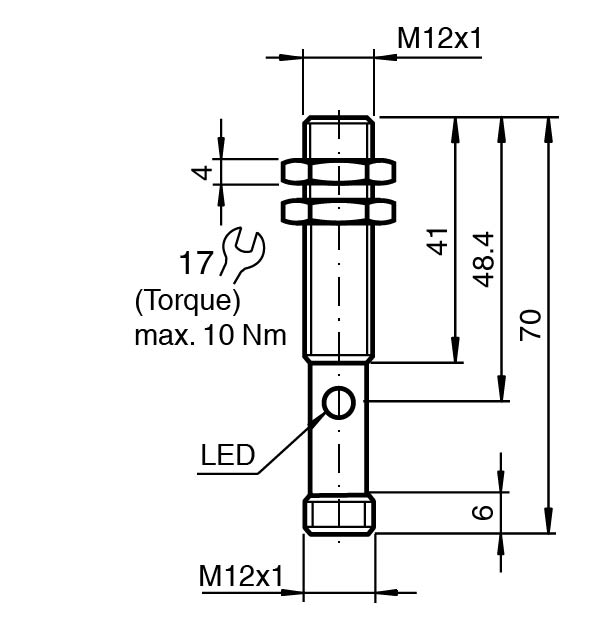

尺寸	尺寸
长度70 mm直径12 mm	长度70 mm直径12 mm
外壳	黄铜，镀镍
换能器	环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT
长度	70 mm
直径	12 mm
