UBR250-F77-E2-V31

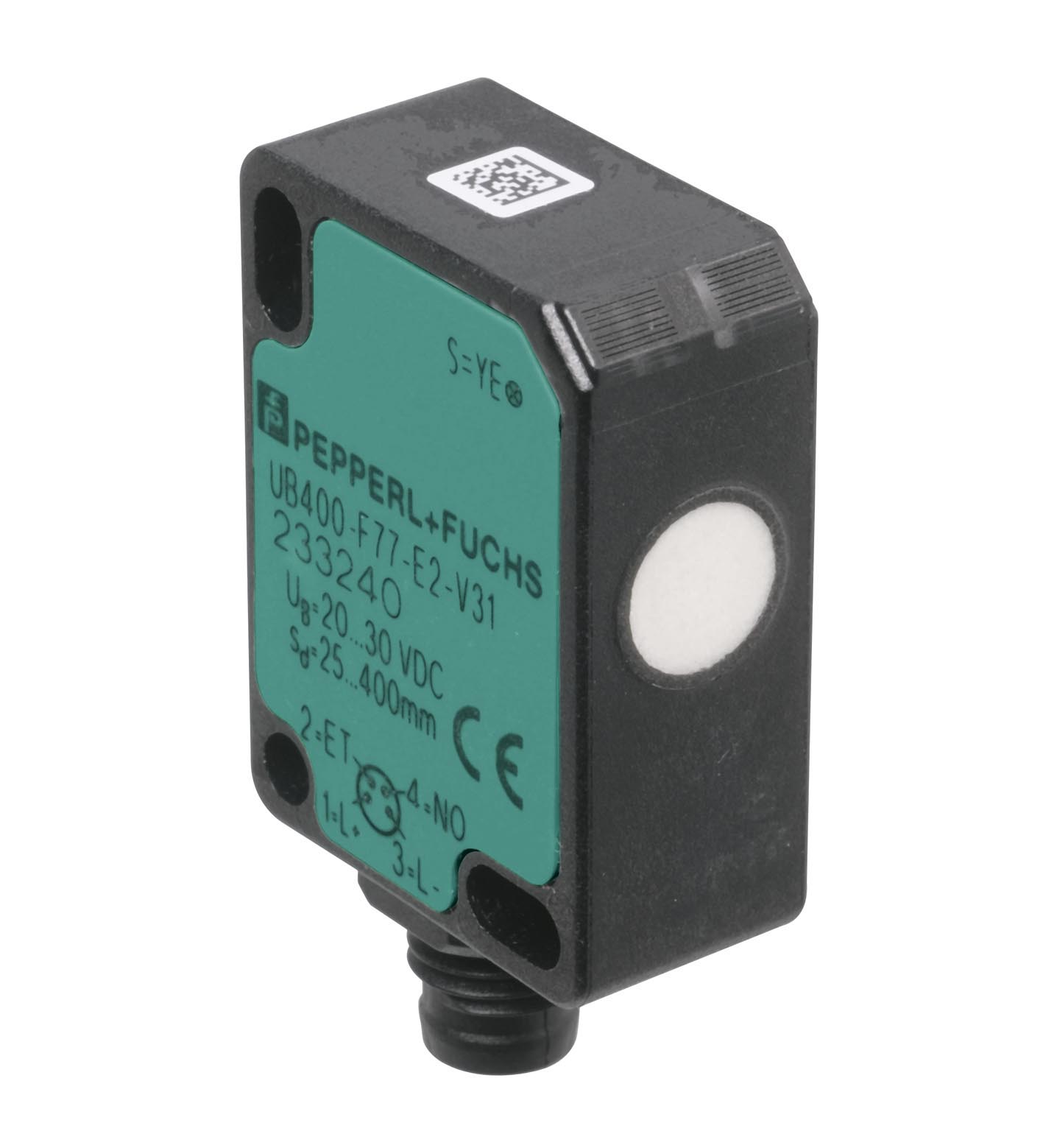

UBR250-F77-E2-V31 反射式超声波传感器

订货号: 233261
产品分类: 漫反射型传感器和反射板型传感器

反射式超声波传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

感应范围	0 ... 250 mm
调整范围	53 ... 250 mm
标准目标板	20 mm x 20 mm
换能器频率	大约 400 kHz
响应延迟	≤ 50 ms
允许的缆线长度	最大 300 m
黄色 LED	开关状态和闪烁：示教
额定工作电压	24 V DC
工作电压	20 ... 30 V DC ，纹波 10 %SS ; 12 ... 20 V DC 灵敏度降至 90%
空载电流	≤ 20 mA
可用前的时间延迟	≤ 150 ms
输入类型	1 路程序输入
电平	低电平 : 0 ... 0,7 V （示教激活）高电平 : UB 或开路输入（示教未激活）
输入阻抗	16 kΩ
脉冲长度	≥ 3 s
输出类型	1 路开关输出，PNP，常开
额定工作电流	200 mA ，短路/过载保护
电压降	≤ 2 V
开关频率	10 Hz
断态电流	≤ 0,01 mA
温度影响	0,17 %/K
符合标准	符合标准
标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019	标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
标准	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
UL 认证	cULus 认证，2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
耐冲击性	30 g ， 11 ms 周期
抗振性	10 ... 55 Hz ，振幅± 1 mm

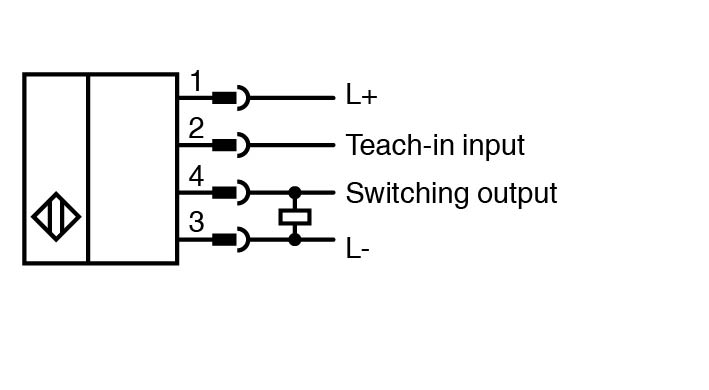

连接类型	M8 x 1 连接器， 4 针
防护等级	IP67
材料	材料
外壳聚碳酸酯换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫	外壳聚碳酸酯换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫
安装位置	任何位置
质量	10 g
紧固螺丝的紧固扭矩	最大 0,2 Nm

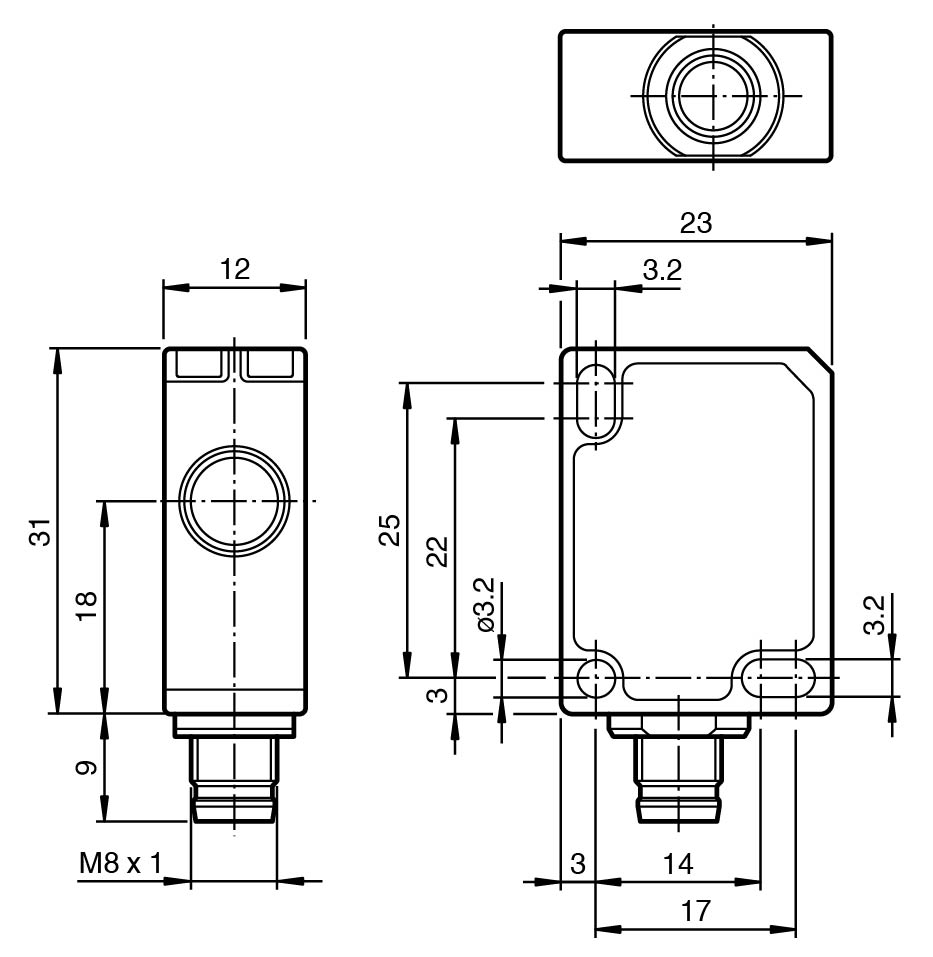

尺寸	尺寸
高度31 mm宽度12 mm长度23 mm	高度31 mm宽度12 mm长度23 mm
外壳	聚碳酸酯
换能器	环氧树脂/空心玻璃球混合物；聚氨酯泡沫
高度	31 mm
宽度	12 mm
长度	23 mm
输出	反射板距离 250 mm
