倍加福

UC10000-F260-IE8R2

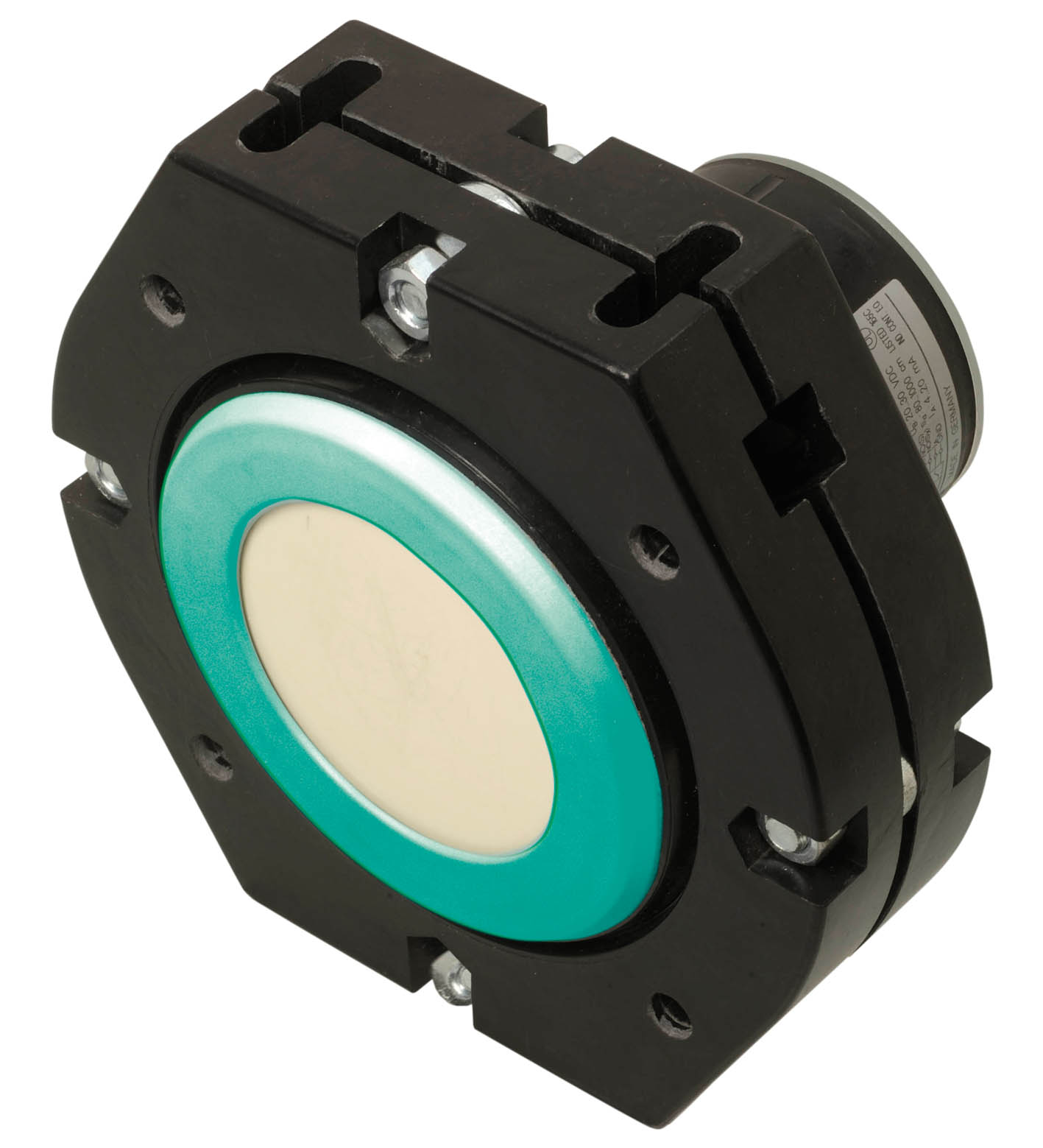

UC10000-F260-IE8R2 超声波传感器

订货号: 250790
产品分类: 漫反射型传感器和反射板型传感器

单头系统

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

感应范围	800 ... 10000 mm
调整范围	800 ... 10000 mm
死区	0 ... 800 mm
标准目标板	100 mm x 100 mm
换能器频率	大约 60 kHz
可用前的时间延迟	280 ms
允许的缆线长度	最大 300 m
黄色 LED	常亮：开关状态开关输出闪烁：失调
额定工作电压	24 V DC
工作电压	15 ... 30 V （包含纹波）电源电压间隔 15 ... 20 V 灵敏度降至 20% ...0%
纹波	≤ 10 %
空载电流	≤ 75 mA
输入/输出类型	1 个同步连接，双向
0 电平≤ 3 V1 电平15 ... 30 V输入阻抗类型 0,9 kΩ传感器的数量最大 10	0 电平≤ 3 V1 电平15 ... 30 V输入阻抗类型 0,9 kΩ传感器的数量最大 10
0 电平	≤ 3 V
1 电平	15 ... 30 V
输入阻抗	类型 0,9 kΩ
传感器的数量	最大 10
输出类型	2 路开关输出，PNP，常开
重复精度	± 15 mm
工作电流	300 mA ，短路/过载保护
电压降	≤ 3 V
接通延时	800 ms
输出类型	1 电流输出 4 ... 20 mA 上升斜坡
默认设置	800 ... 10000 mm
线性度误差	≤ 1,5 %
负载电阻器	≤ 300 Ω
符合标准	符合标准
标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003	标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003
标准	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003
UL 认证	cULus 认证，一般用途
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
耐冲击性	30 g ， 11 ms 周期
抗振性	10 ... 55 Hz ，振幅± 1 mm

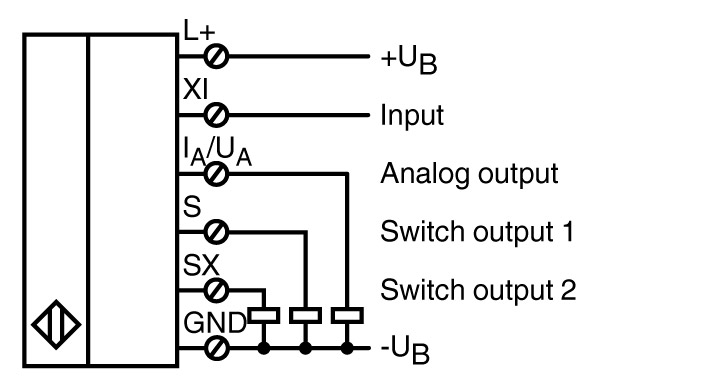

连接类型	螺丝接线端子， PG 13.5 缆线密封接头
防护等级	IP65
材料	材料
外壳UP 1225 SF/R8换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫	外壳UP 1225 SF/R8换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫
安装位置	任何位置
质量	1800 g

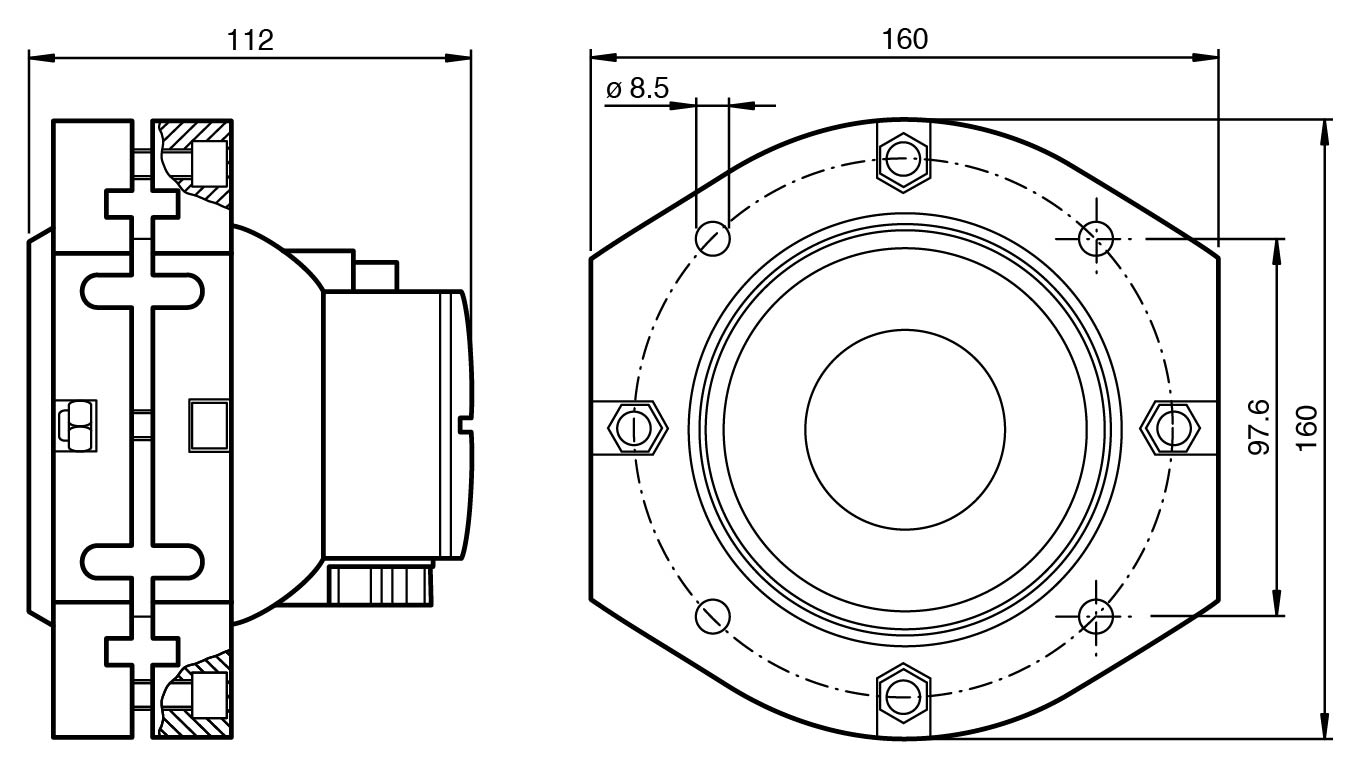

尺寸	尺寸
深度112 mm直径160 mm	深度112 mm直径160 mm
外壳	UP 1225 SF/R8
换能器	环氧树脂/空心玻璃球混合物；聚氨酯泡沫
深度	112 mm
直径	160 mm
