倍加福

UC2000-30GM-E6R2-V15-Y234253

UC2000-30GM-E6R2-V15-Y234253 超声波传感器

订货号: 234253
产品分类: 漫反射型传感器和反射板型传感器

单头系统

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

感应范围	80 ... 2000 mm
调整范围	120 ... 2000 mm
死区	0 ... 80 mm
标准目标板	100 mm x 100 mm
换能器频率	大约 180 kHz
响应延迟	195 ms
绿色 LED	常亮：通电
黄色 LED 1	常亮开关状态开关输出 1
黄色 LED 2	常亮：开关状态开关输出 2
红色 LED	闪烁：错误
温度/示教连接器	温度补偿
工作电压	10 ... 30 V DC ，纹波 10 %SS
空载电流	≤ 50 mA
可用前的时间延迟	≤ 600 ms
接口类型	RS 232， 9600 Bit/s ，无奇偶校验，8 个数据位，1 个停止位
同步	双向0 电平 -UB...+1 V1 电平：+4 V...+UB输入阻抗：> 12 KOhm同步脉冲：≥ 100 µs，同步脉冲间歇时间：≥ 2 ms
同步频率	同步频率
共模操作max. 30 Hz多路转换操作≤ 30 Hz / n ，n = 传感器的数量，n ≤ 5	共模操作max. 30 Hz多路转换操作≤ 30 Hz / n ，n = 传感器的数量，n ≤ 5
共模操作	max. 30 Hz
多路转换操作	≤ 30 Hz / n ，n = 传感器的数量，n ≤ 5

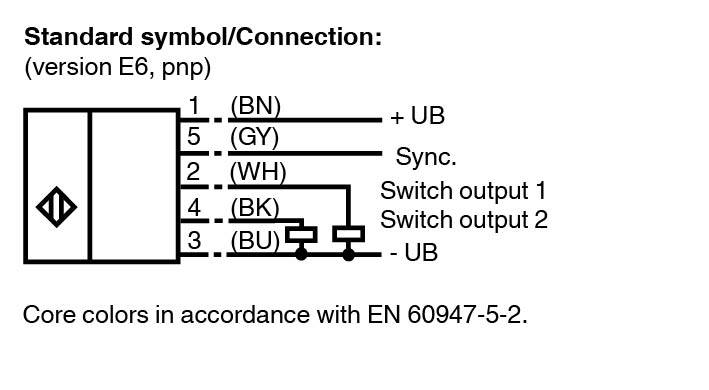

输出类型	2 路开关输出，PNP，常开
额定工作电流	200 mA ，短路/过载保护
电压降	≤ 2,5 V
重复精度	≤ 0,1 % 满量程值
开关频率	≤ 2,5 Hz
范围迟滞	设定工作距离的 1%
温度影响	≤ 2 满量程值的 %（带温度补偿）
符合标准	符合标准
标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019	标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
标准	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
UL 认证	cULus 认证，一般用途
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	连接器插头 M12 x 1 ， 5 针
防护等级	IP65
材料	材料
外壳不锈钢 (1.4305 / AISI 303)PBT 塑料零件换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫	外壳不锈钢 (1.4305 / AISI 303)PBT 塑料零件换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫
质量	140 g

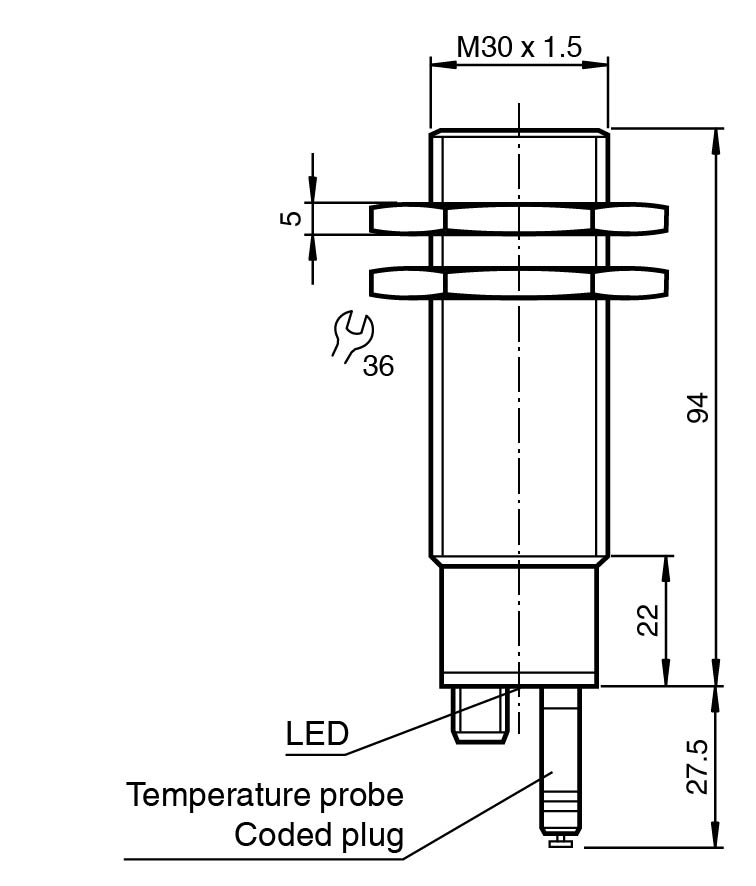

尺寸	尺寸
长度94 mm直径30 mm	长度94 mm直径30 mm
外壳	不锈钢 (1.4305 / AISI 303)PBT 塑料零件
换能器	环氧树脂/空心玻璃球混合物；聚氨酯泡沫
长度	94 mm
直径	30 mm
输出 1	A1： 1500 mm ，常开触点
输出 2	A2 : 500 mm ，常开触点
