倍加福

UC2000-30GM-IU-V1-HB

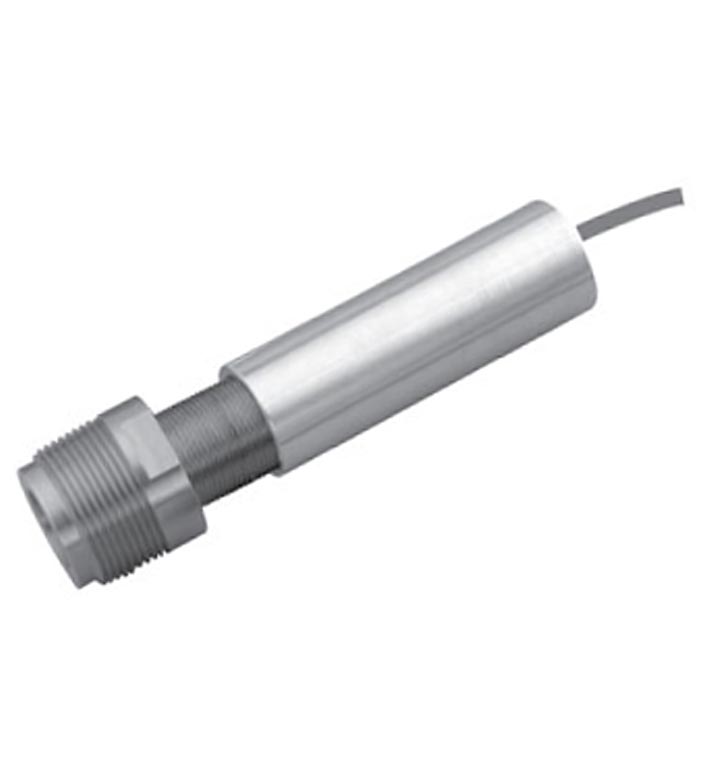

UC2000-30GM-IU-V1-HB 超声波传感器

订货号: 094540
产品分类: 漫反射型传感器和反射板型传感器

单头系统

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

感应范围	80 ... 2000 mm
调整范围	120 ... 2000 mm
死区	0 ... 80 mm
标准目标板	100 mm x 100 mm
换能器频率	大约 180 kHz
响应延迟	最短 65 ms195 ms，出厂设置
绿色 LED	常亮：通电闪烁：待机模式或程序功能检测到物体
黄色 LED 1	常亮：物体在评估范围内闪烁：程序功能
黄色 LED 2	常亮：在检测范围内有物体时闪烁：程序功能
红色 LED	常亮：温度/编程插头未连接闪烁：发生故障或编程功能没有检测到物体
温度/示教连接器	温度补偿，评估范围编程，输出功能设置
工作电压	10 ... 30 V DC ，纹波 10 %SS
功耗	≤ 900 mW
接口类型	RS 232， 9600 Bit/s ，无奇偶校验，8 个数据位，1 个停止位
同步频率	同步频率
共模操作max. 30 Hz多路转换操作≤ 30/n Hz，n = 传感器的数量	共模操作max. 30 Hz多路转换操作≤ 30/n Hz，n = 传感器的数量
共模操作	max. 30 Hz
多路转换操作	≤ 30/n Hz，n = 传感器的数量
输出类型	1 路电流输出 4 ...20 mA1 路电压输出 0 ...10 V
分辨率	评估范围 [mm]/4000，但是 ≥ 0,35 mm
特性曲线的偏差	≤ 0,2 % 满量程值
重复精度	≤ 0,1 % 满量程值
负载阻抗	电流输出： ≤ 500 Ohm 电压输出： ≥ 1000 Ohm
温度影响	≤ 2 满量程值的 %（带温度补偿）≤ 0.2%/K（无温度补偿）
符合标准	符合标准
标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003	标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003
标准	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003
UL 认证	UL 认证
普通位置E87056危险位置E199034控制图116-0168	普通位置E87056危险位置E199034控制图116-0168
CSA 认证	CSA 认证
普通位置1007121	普通位置1007121
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
普通位置	E87056
危险位置	E199034
控制图	116-0168
普通位置	1007121
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)

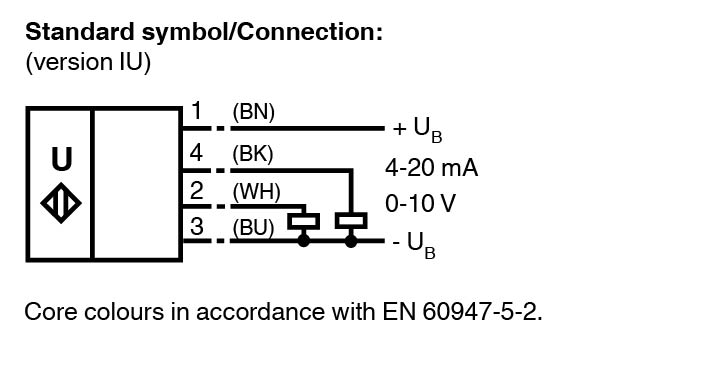

连接类型	缆线连接器， M12 x 1 ， 5 针， 4 线
防护等级	IP65
材料	材料
外壳1.4303 不锈钢塑料部件 PBT换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫	外壳1.4303 不锈钢塑料部件 PBT换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫

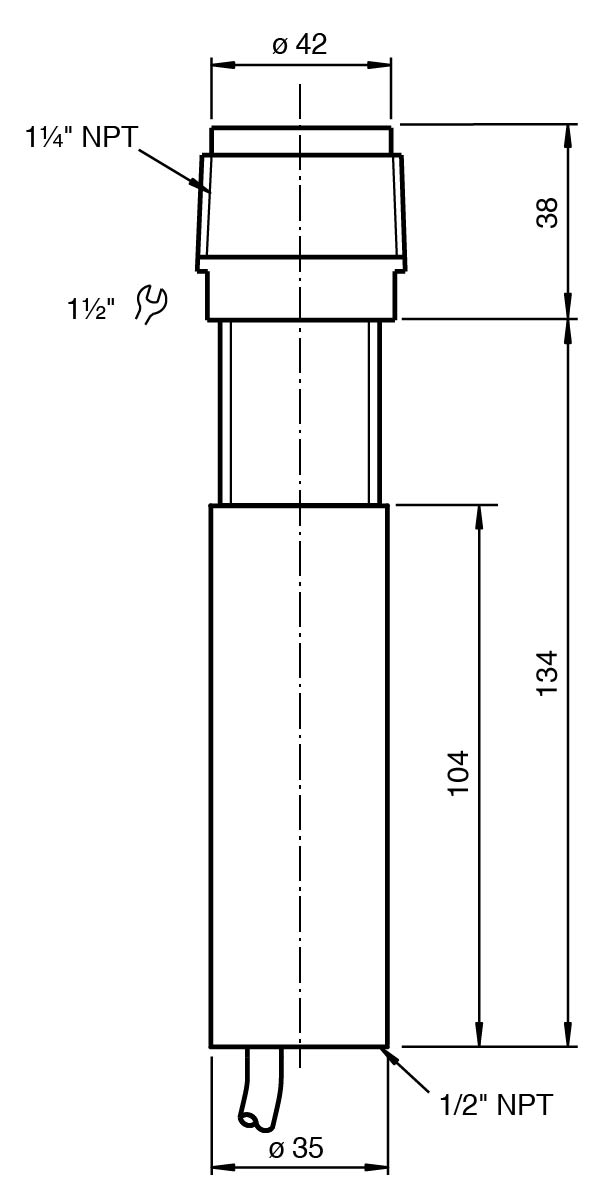

尺寸	尺寸
长度172 mm直径35 mm	长度172 mm直径35 mm
注意	单个组件：UC-2000-30GM-IUR2-V15；V1-G-2M-PVC；M-106 冲击适配器；ADAPT-ALUM-M30X1/2" NPT/HB***
外壳	1.4303 不锈钢塑料部件 PBT
换能器	环氧树脂/空心玻璃球混合物；聚氨酯泡沫
长度	172 mm
直径	35 mm
