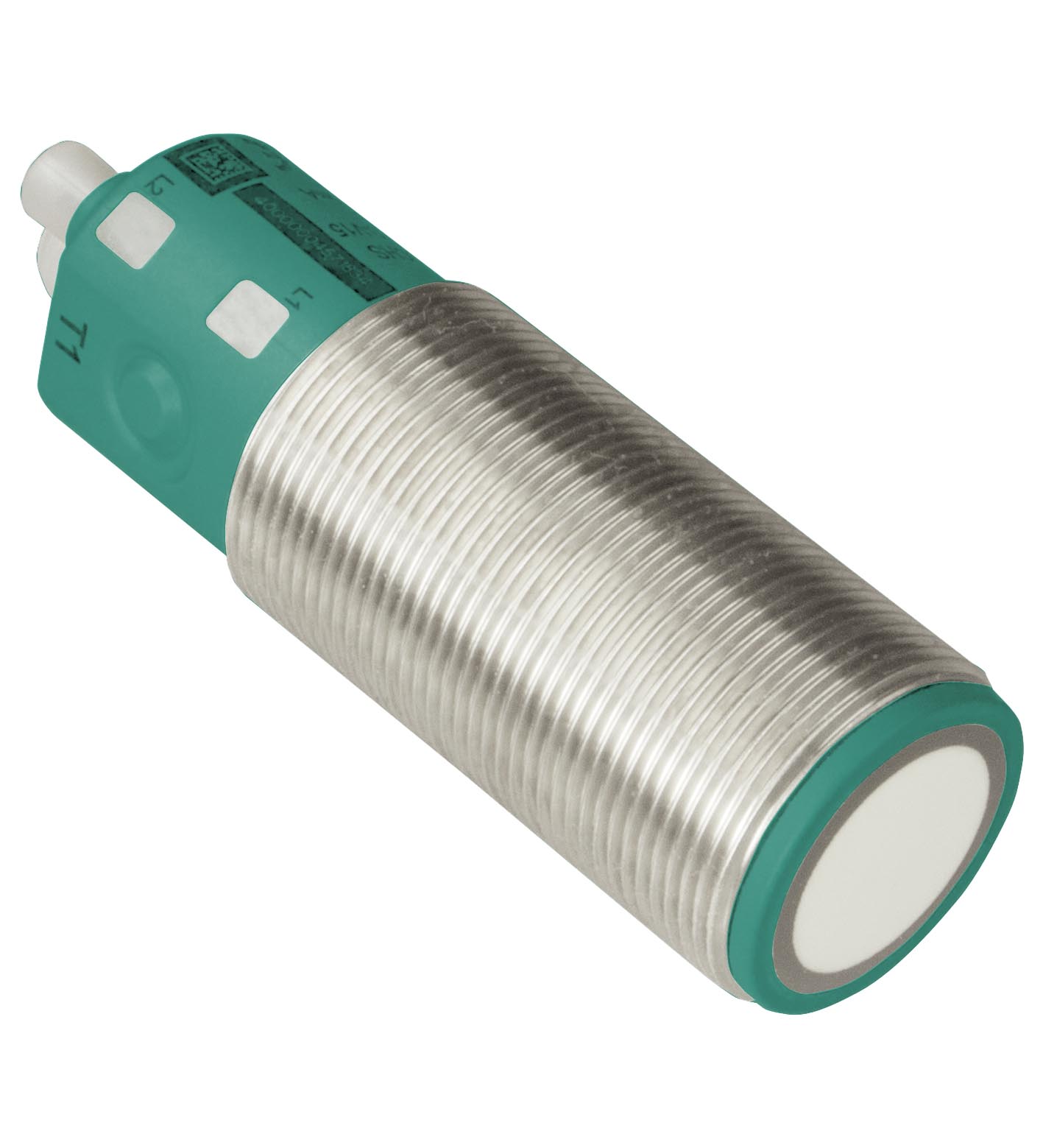

TECHNICAL DATA
规格参数
通用规格
| 感应范围 | 90 ... 2000 mm |
|---|---|
| 调整范围 | 120 ... 2000 mm |
| 死区 | 0 ... 90 mm |
| 标准目标板 | 100 mm x 100 mm |
| 换能器频率 | 大约 200 kHz |
| 响应延迟 | 最小值 : 65 ms 出厂设置： 125 ms |
| 非易失性存储器 | EEPROM |
| 写循环 | 100000 |
| 绿色 LED | 常亮：通电闪烁：待机模式或 IO-Link 通信 |
| 黄色 LED 1 | 常亮：物体在评估范围内闪烁：学习功能，检测到物体 |
| 黄色 LED 2 | 常亮：物体在评估范围内闪烁：学习功能，检测到物体 |
| 红色 LED | 红色常亮：错误红色闪烁：程序功能，未检测到物体 |
| 工作电压 | 10 ... 30 V DC ，纹波 10 %SS 15 ... 30 V 输出电压 |
| 空载电流 | ≤ 60 mA |
| 功耗 | ≤ 1 W |
| 可用前的时间延迟 | ≤ 120 ms |
| 接口类型 | IO-Link |
| 协议 | IO-Link V1.0 |
| 传输速率 | 非周期性： 典型值 95 Bit/s |
| 循环时间 | 最小 33,6 ms |
| 模式 | COM 2 (38.4 kb/s) |
| 过程数据位宽 | 16 位 |
| SIO 模式支持 | 是 |
| 输入/输出类型 | 1 个同步连接，双向 |
| 0 电平0 ... 1 V1 电平4 V ... UB输入阻抗> 12 kΩ输出额定工作电流< 12 mA脉冲长度0,5 ... 300 ms （电平 1）脉冲间隔≥ 33 ms （电平 0） | 0 电平0 ... 1 V1 电平4 V ... UB输入阻抗> 12 kΩ输出额定工作电流< 12 mA脉冲长度0,5 ... 300 ms （电平 1）脉冲间隔≥ 33 ms （电平 0） |
| 同步频率 | 同步频率 |
| 共模操作≤ 30 Hz多路转换操作≤ 33 Hz / n ，n = 传感器的数量 ，n ≤ 10 （出厂设置： n = 5 ) | 共模操作≤ 30 Hz多路转换操作≤ 33 Hz / n ，n = 传感器的数量 ，n ≤ 10 （出厂设置： n = 5 ) |
| 0 电平 | 0 ... 1 V |
| 1 电平 | 4 V ... UB |
| 输入阻抗 | > 12 kΩ |
| 输出额定工作电流 | < 12 mA |
| 脉冲长度 | 0,5 ... 300 ms （电平 1） |
| 脉冲间隔 | ≥ 33 ms （电平 0） |
| 共模操作 | ≤ 30 Hz |
| 多路转换操作 | ≤ 33 Hz / n ，n = 传感器的数量 ，n ≤ 10 （出厂设置： n = 5 ) |

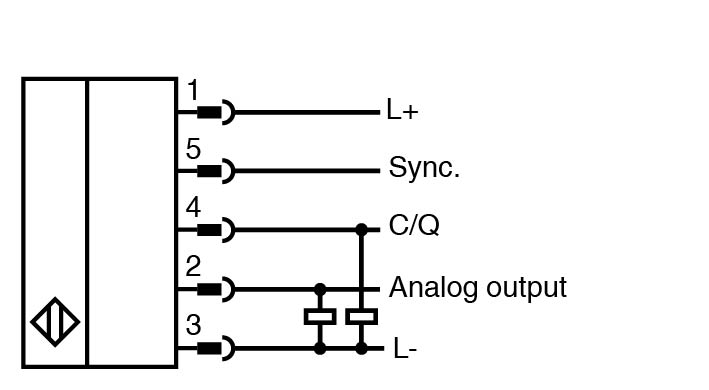

| 输出类型 | 1 路推挽（4 合 1）输出，短路保护，反极性保护 电流输出 4 mA ...20 mA 或 电压输出 0 V ...10 V 可配置 |
| 额定工作电流 | 200 mA ，短路/过载保护 |
| 电压降 | ≤ 2,5 V |
| 分辨率 | 电流输出：评估范围 [mm]/3200，但 ≥ 0.35 mm电压输出：评估范围 [mm]/4000，但 ≥ 0.35 mm |
| 特性曲线的偏差 | ≤ 0,2 % 满量程值 |
| 重复精度 | ≤ 0,1 % 满量程值 |
| 开关频率 | ≤ 4 Hz |
| 范围迟滞 | 调节后工作范围的 1%（默认设置），可编程 |
| 负载阻抗 | 电流输出： ≤ 300 Ohm 电压输出： ≥ 1000 Ohm |
| 温度影响 | ≤ 1,5 满量程值的 %（带温度补偿）≤ 0.2%/K（无温度补偿） |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003 | 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003 |
| 标准 | EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003 |
| UL 认证 | cULus 认证，2 类电源 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |

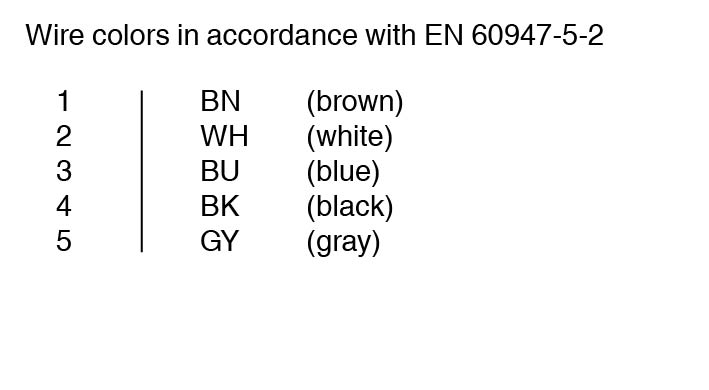

| 连接类型 | 连接器插头 M12 x 1 ， 5 针 |
| 防护等级 | IP67 |
| 材料 | 材料 |
| 外壳不锈钢 1.4305 / AISI 303 TPU 聚酰胺换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫 | 外壳不锈钢 1.4305 / AISI 303 TPU 聚酰胺换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫 |
| 质量 | 72 g |

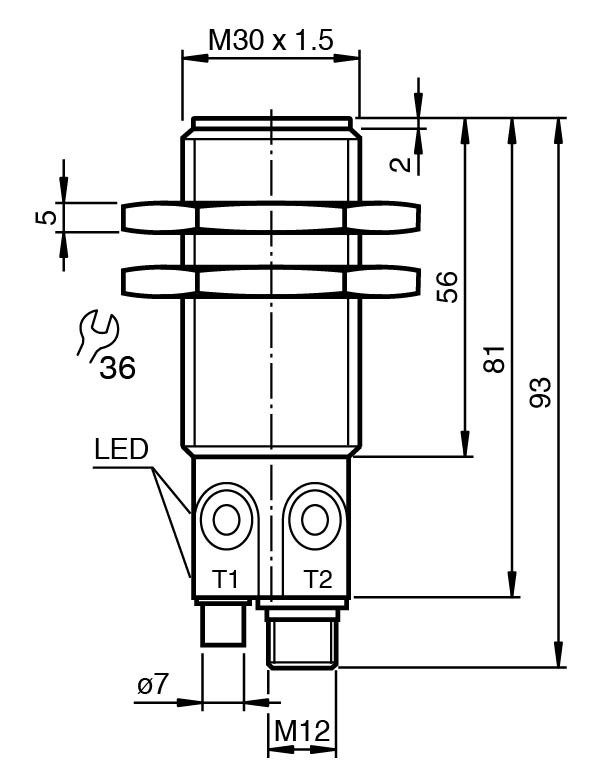

| 尺寸 | 尺寸 |
| 长度93 mm直径30 mm | 长度93 mm直径30 mm |
| 外壳 | 不锈钢 1.4305 / AISI 303 TPU 聚酰胺 |
| 换能器 | 环氧树脂/空心玻璃球混合物；聚氨酯泡沫 |
| 长度 | 93 mm |
| 直径 | 30 mm |
| 输出 1 | 近开关点： 120 mm 远端开关点： 2000 mm 输出模式： 窗口 模式 输出特性： 常开触点 |
| 输出 2 | 近极限： 120 mm 远极限： 1000 mm 输出模式： 上升斜坡 输出特性： 电流输出 4 mA ...20 mA |
| 光束宽度 | 宽 |
| 注意 | 螺母，M30 塑料 |
