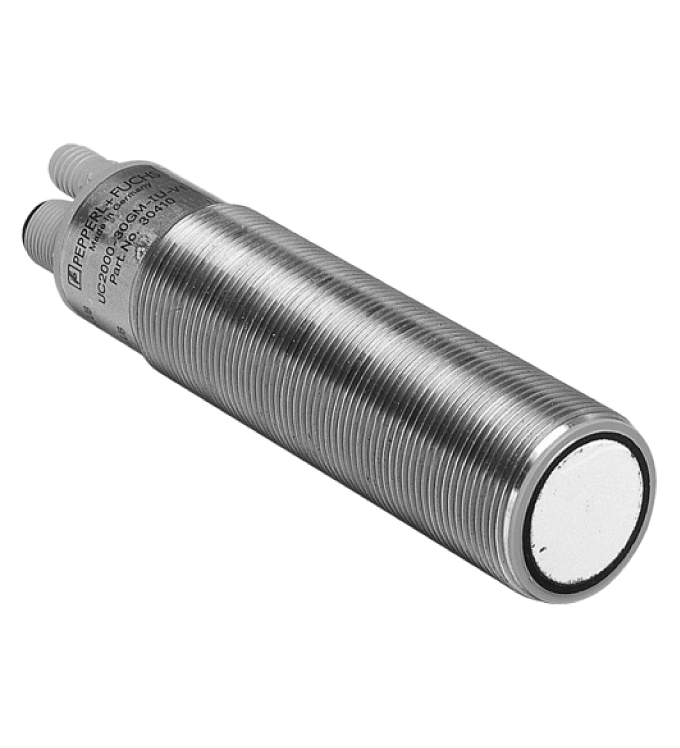

TECHNICAL DATA
规格参数
通用规格
| 感应范围 | 80 ... 2000 mm |
|---|---|
| 调整范围 | 120 ... 2000 mm |
| 死区 | 0 ... 80 mm |
| 标准目标板 | 100 mm x 100 mm |
| 换能器频率 | 大约 180 kHz |
| 响应延迟 | 最短 65 ms195 ms，出厂设置 |
| 绿色 LED | 常亮：通电闪烁：待机模式或程序功能检测到物体 |
| 黄色 LED 1 | 常亮：物体在评估范围内闪烁：程序功能 |
| 黄色 LED 2 | 常亮：在检测范围内有物体时闪烁：程序功能 |
| 红色 LED | 常亮：温度/编程插头未连接闪烁：发生故障或编程功能没有检测到物体 |
| 温度/示教连接器 | 温度补偿 ， 评估范围编程 ， 输出功能设置 |
| 工作电压 | 10 ... 30 V DC ，纹波 10 %SS |
| 功耗 | ≤ 900 mW |
| 接口类型 | RS 232， 9600 Bit/s ， 无奇偶校验，8 个数据位，1 个停止位 |
| 同步 | 双向0 电平 -UB...+1 V1 电平：+4 V...+UB输入阻抗：> 12 KOhm同步脉冲：≥ 100 µs，同步脉冲间歇时间：≥ 2 ms |
| 同步频率 | 同步频率 |
| 共模操作max. 30 Hz多路转换操作≤ 30 Hz / n ，n = 传感器的数量 ，n ≤ 5 | 共模操作max. 30 Hz多路转换操作≤ 30 Hz / n ，n = 传感器的数量 ，n ≤ 5 |
| 共模操作 | max. 30 Hz |
| 多路转换操作 | ≤ 30 Hz / n ，n = 传感器的数量 ，n ≤ 5 |
| 输出类型 | 1 路电流输出 4 ...20 mA1 路电压输出 0 ...10 V |
| 接通延时 | < 150 ms |
| 分辨率 | 评估范围 [mm]/4000，但是 ≥ 0,35 mm |
| 特性曲线的偏差 | ≤ 0,2 % 满量程值 |
| 重复精度 | ≤ 0,1 % 满量程值 |
| 负载阻抗 | 电流输出： ≤ 500 Ohm 电压输出： ≥ 1000 Ohm |
| 温度影响 | ≤ 2 满量程值的 %（带温度补偿）≤ 0.2%/K（无温度补偿） |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003 | 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003 |
| 标准 | EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003 |
| UL 认证 | cULus 认证，一般用途 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |

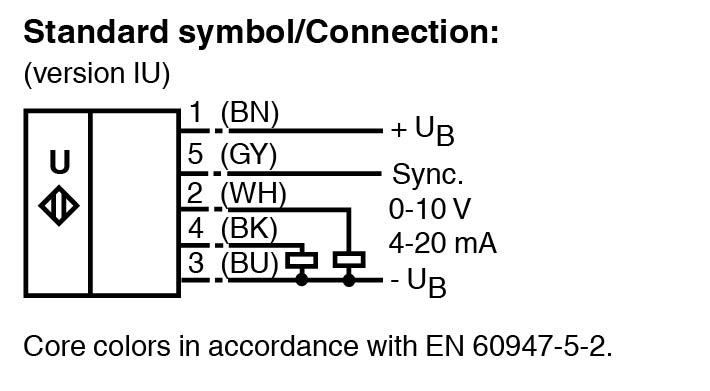

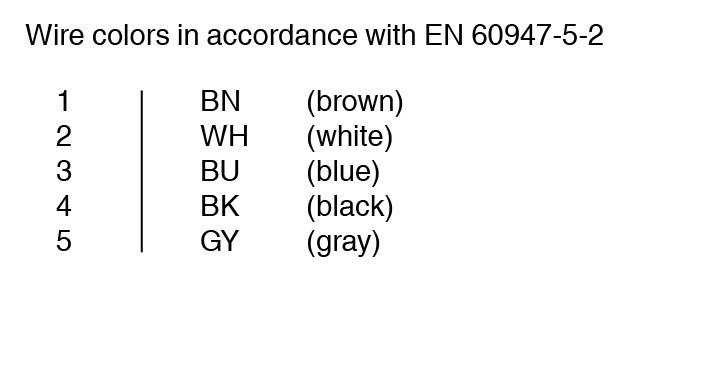

| 连接类型 | 连接器插头 M12 x 1 ， 5 针 |
| 防护等级 | IP65 |
| 材料 | 材料 |
| 外壳不锈钢 (1.4305 / AISI 303)PBT 塑料零件换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫 | 外壳不锈钢 (1.4305 / AISI 303)PBT 塑料零件换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫 |
| 质量 | 170 g |

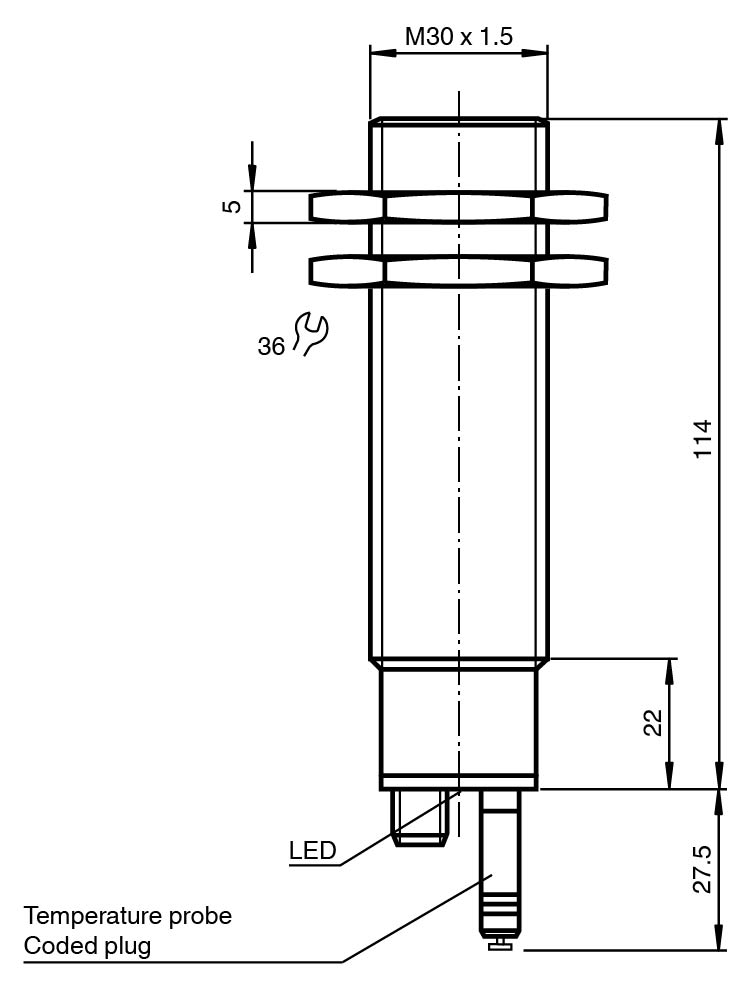

| 尺寸 | 尺寸 |
| 长度114 mm直径30 mm | 长度114 mm直径30 mm |
| 外壳 | 不锈钢 (1.4305 / AISI 303)PBT 塑料零件 |
| 换能器 | 环氧树脂/空心玻璃球混合物；聚氨酯泡沫 |
| 长度 | 114 mm |
| 直径 | 30 mm |
| 输出 | 评估极限 A1： 120 mm 评估极限 A2： 2000 mm 上升斜坡 |
| 评估程序 | 无 |
