倍加福

UC2000-30GM70S-2E2R2-V15

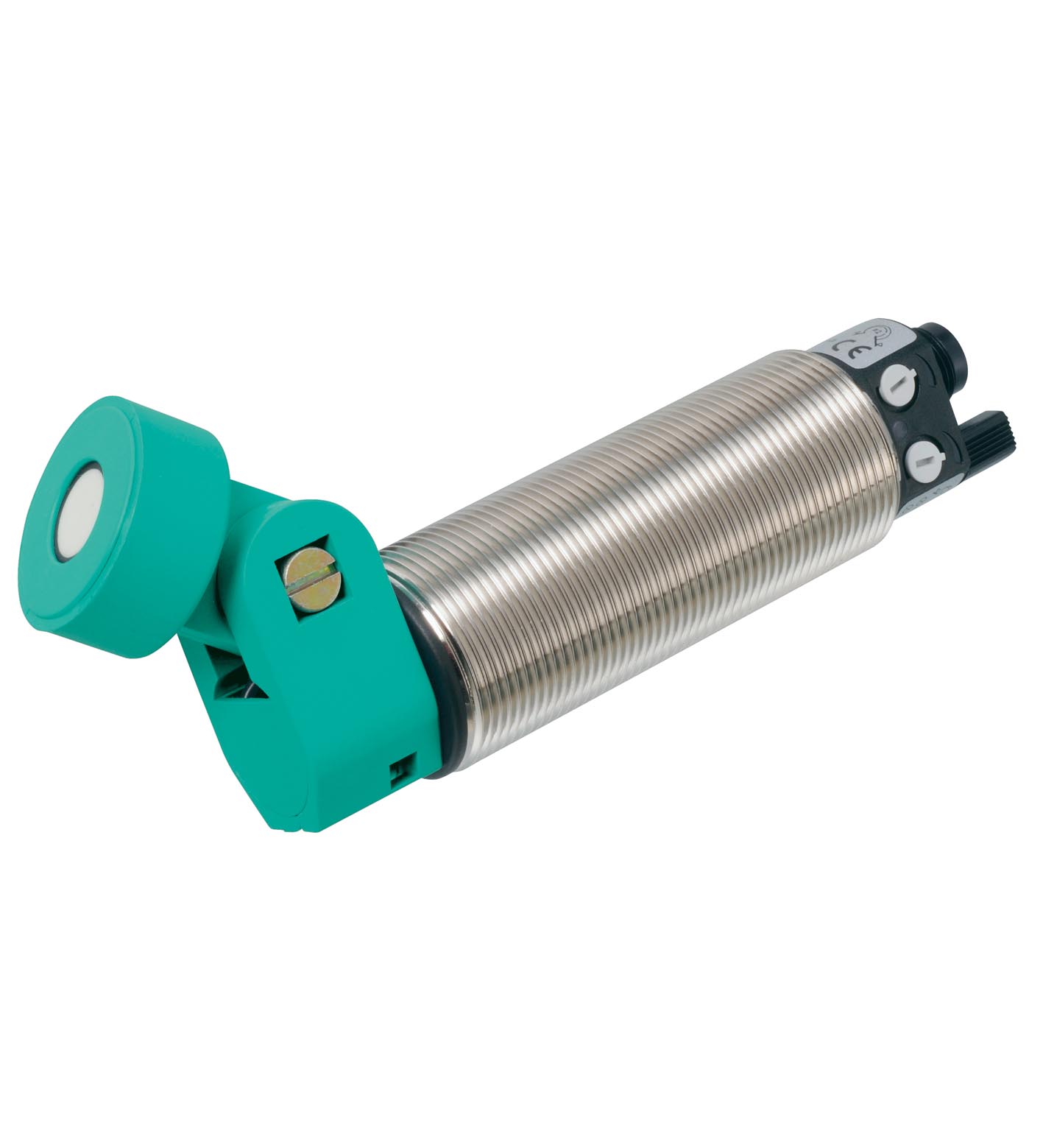

UC2000-30GM70S-2E2R2-V15 超声波传感器

订货号: 238380
产品分类: 漫反射型传感器和反射板型传感器

超声波漫反射型光电传感器，带可旋转换能器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

感应范围	100 ... 2000 mm
调整范围	150 ... 2000 mm
死区	0 ... 100 mm
标准目标板	100 mm x 100 mm
换能器频率	大约 200 kHz
响应延迟	≤ 100 ms
温度漂移	≤ ± 1,5 满量程值的 %
可用前的时间延迟	≤ 125 ms
允许的缆线长度	最大 300 m
黄色 LED	常亮开关状态开关输出 1
绿色/黄色 LED	黄色：开关状态开关输出 2 绿色：示教
电位器	开关输出 1 和开关输出 2 可调
额定工作电压	24 V DC
工作电压	12 ... 30 V DC （包含纹波）
纹波	≤ 10 %
空载电流	≤ 50 mA
接口类型	红外光
模式	点对点连接
输入/输出类型	1 个同步连接，双向 ( 出厂设置：同步模式 ) / 示教输入
0 电平≤ 3 V1 电平≥ 15 V输入阻抗类型 900 Ω传感器的数量最大 10	0 电平≤ 3 V1 电平≥ 15 V输入阻抗类型 900 Ω传感器的数量最大 10
0 电平	≤ 3 V
1 电平	≥ 15 V
输入阻抗	类型 900 Ω
传感器的数量	最大 10

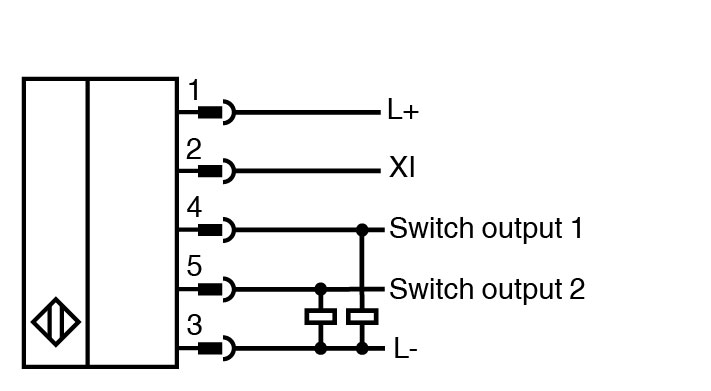

输出类型	2 路开关输出，PNP，常开 ( 常闭触点可编程 )
默认设置	150 ... 2000 mm ( 可通过电位器调节 )
重复精度	± 3 mm
工作电流	每个 150 mA ，短路/过载保护
开关频率	≤ 4 Hz
开关迟滞	20 mm ( 可编程 )
电压降	≤ 3 V
断态电流	≤ 10 µA
符合标准	符合标准
标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019	标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
标准	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
UL 认证	cULus 认证，2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
耐冲击性	30 g ， 11 ms 周期
抗振性	10 ... 55 Hz ，振幅± 1 mm
连接类型	连接器插头 M12 x 1 ， 5 针
防护等级	IP65
材料	材料
外壳黄铜，镀镍换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫	外壳黄铜，镀镍换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫
安装位置	任何位置
质量	170 g

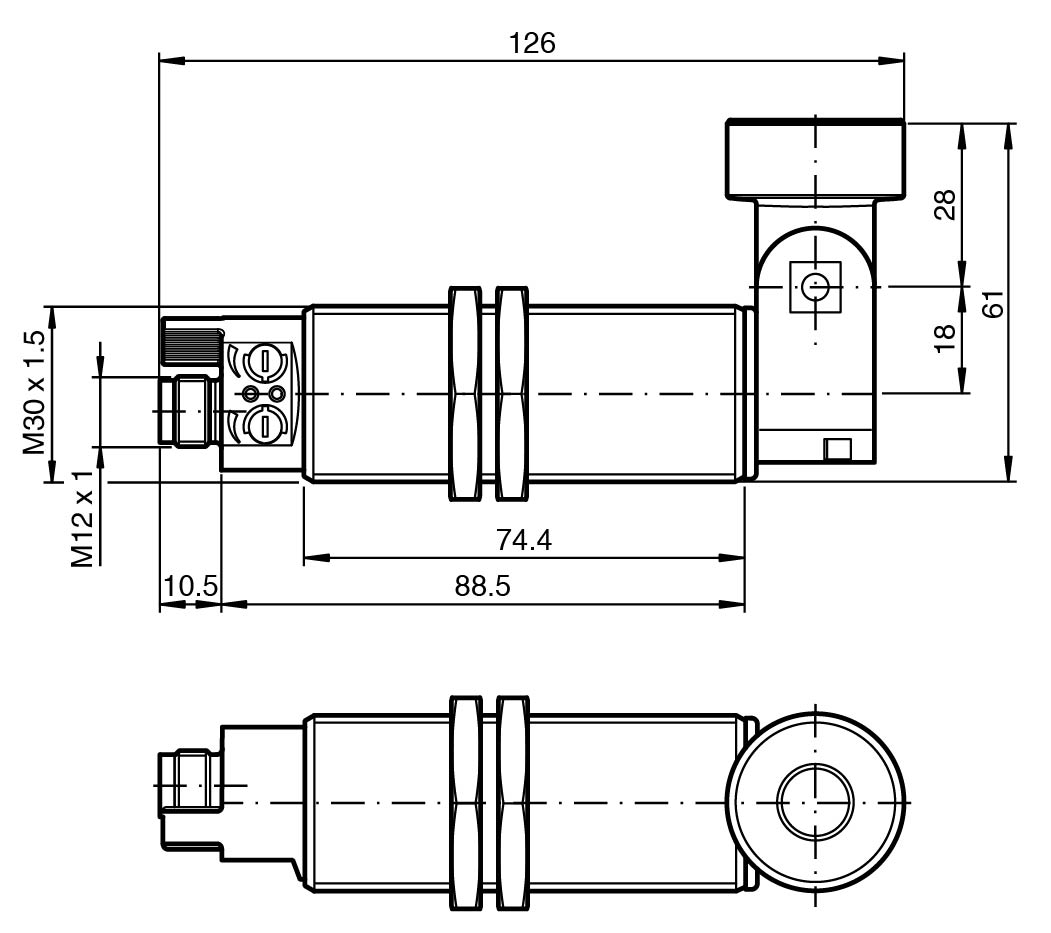

尺寸	尺寸
长度126 mm直径30 mm	长度126 mm直径30 mm
结构类型	圆柱形
外壳	黄铜，镀镍
换能器	环氧树脂/空心玻璃球混合物；聚氨酯泡沫
长度	126 mm
直径	30 mm
