UC2000-L2M-B16-0,3M-DT6P-M

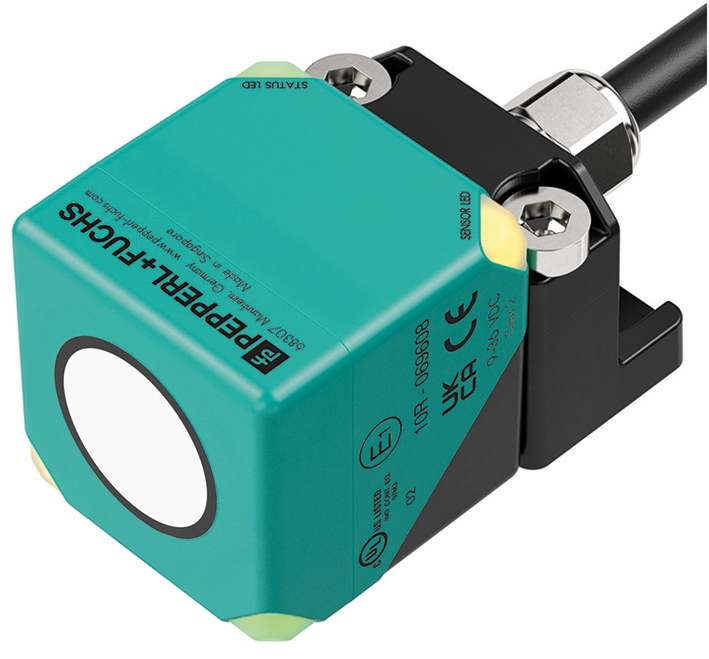

UC2000-L2M-B16-0,3M-DT6P-M 超声波传感器

订货号: 70134319-100007
产品分类: 漫反射型传感器和反射板型传感器

单头系统

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

感应范围	80 ... 2000 mm
调整范围	120 ... 2000 mm
死区	0 ... 80 mm
标准目标板	100 mm x 100 mm
换能器频率	大约 175 kHz
线性度误差	< 20 mm
温度漂移	< +/- 20 mm
可用前的时间延迟	≤ 700 ms
MTTFd	421 a
任务时间 (TM)	10 a
诊断覆盖率 (DC)	0 %
黄色 LED	物体在评估范围内
红色/绿色 LED	CANopen 状态显示
工作电压	9 ... 30 V DC
空载电流	≤ 50 mA
功耗	类型 0,6 W
接口类型	CAN
通信协议	CANopen
过程数据	输入： 48 Bit - 测量值（距离值） 16 Bit - 信号质量 8 Bit - 计数器-1 16 Bit 或计数器-2 8 Bit - 状态注册 8 Bit
节点 ID	可编程
供应商 ID	173 (0xAD)
产品代码	50331650 (0x03000002)
传输速率	250 kBit/s ，可编程 125 ... 1000 kBit/s
终端	外部
循环时间	28,5 ms 预设置，可编程
最小循环时间	28,5 ms
符合标准	符合标准
标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019通信接口CiA 310，版本 4.2.0	标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019通信接口CiA 310，版本 4.2.0
标准	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
通信接口	CiA 310，版本 4.2.0
UL 认证	UL 认证，一般用途， 2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
UN/ECE 法规第 10 (E1) 号	型式批准号： 10R-069608
环境温度	-40 ... 85 °C (-40 ... 185 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	带插头的固定缆线
防护等级	IP68
材料	材料
外壳PA-GF35	外壳PA-GF35
连接器	连接器
针脚数6连接组件Deutsch 连接器 DT04-6P-CE02 Deutsch 触点 1060-16-0622 Deutsch 楔形接头 W6P	针脚数6连接组件Deutsch 连接器 DT04-6P-CE02 Deutsch 触点 1060-16-0622 Deutsch 楔形接头 W6P
电缆	电缆
电缆直径7,25 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PUR颜色黑色芯数5线芯横截面积0,8 mm2长度L352 mm ± 5 mm	电缆直径7,25 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PUR颜色黑色芯数5线芯横截面积0,8 mm2长度L352 mm ± 5 mm
质量	240 g

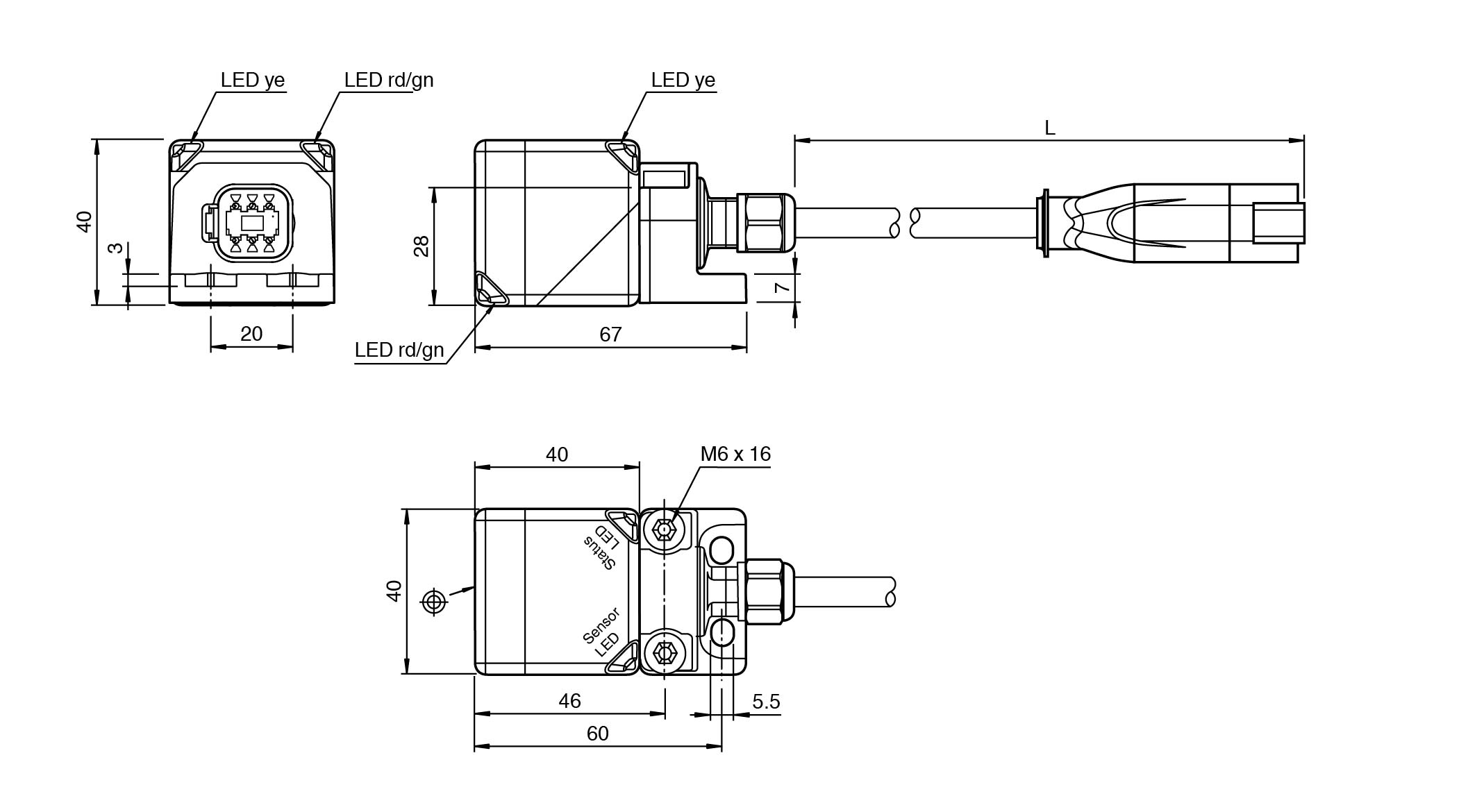

尺寸	尺寸
高度40 mm宽度40 mm长度67 mm	高度40 mm宽度40 mm长度67 mm
外壳	PA-GF35
针脚数	6
连接组件	Deutsch 连接器 DT04-6P-CE02 Deutsch 触点 1060-16-0622 Deutsch 楔形接头 W6P
电缆直径	7,25 mm ± 0,2 mm
弯曲半径	> 10 x 缆线直径
材料	PUR
颜色	黑色
芯数	5
线芯横截面积	0,8 mm2
长度	352 mm ± 5 mm
高度	40 mm
宽度	40 mm
长度	67 mm
默认设置	测量值“距离”，信号质量，计数器 2（对象 0x2000）
光束宽度	宽（对象 0x4000）
同步	停用（对象 0x2020）
节点 ID	16
传输速率	250 kBit/s
