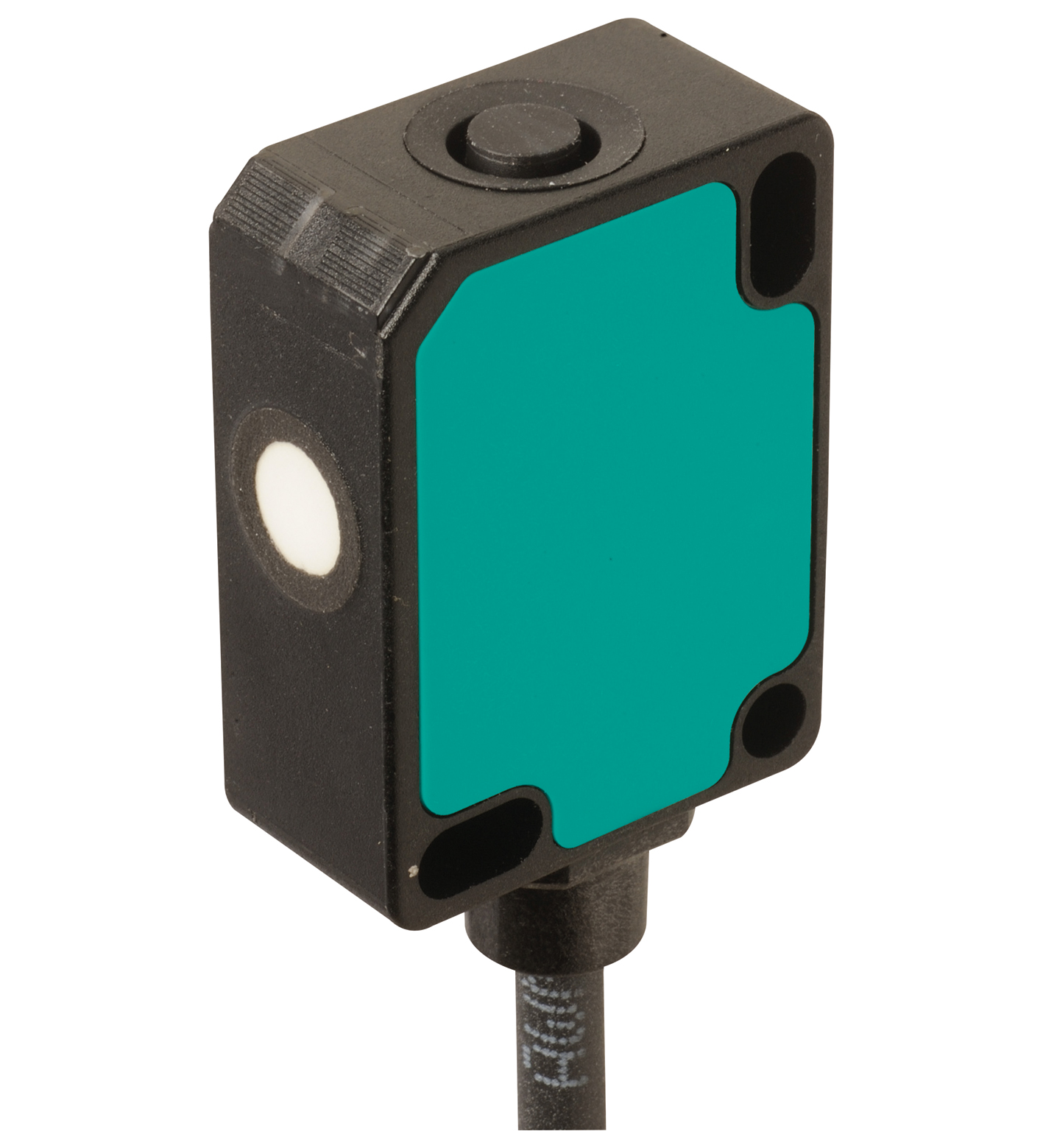

TECHNICAL DATA
规格参数
通用规格
| 感应范围 | 20 ... 250 mm |
|---|---|
| 调整范围 | 25 ... 250 mm |
| 死区 | 0 ... 20 mm |
| 标准目标板 | 10 mm x 10 mm |
| 换能器频率 | 大约 400 kHz |
| 响应延迟 | 最小值 : 8 ms 出厂设置： 29 ms |
| 传感器循环时间 | ≥ 8 ms （出厂设置） ; 可编程至 60 s |
| 非易失性存储器 | EEPROM |
| 写循环 | 300000 |
| 绿色 LED | 常亮：通电闪烁：待机模式或 IO-Link 通信 |
| 黄色 LED | 常亮：物体在评估范围内闪烁：开关点编程，检测到物体 |
| 红色 LED | 常亮：错误闪烁：开关点编程，未检测到物体 |
| 工作电压 | 10 ... 30 V DC ，纹波 10 %SS |
| 空载电流 | ≤ 40 mA |
| 功耗 | ≤ 400 mW |
| 可用前的时间延迟 | ≤ 300 ms |

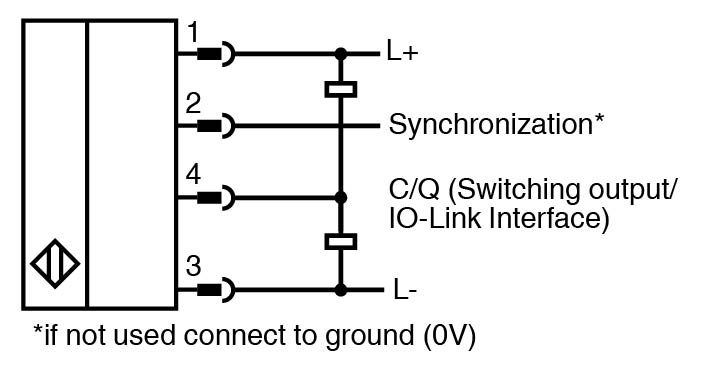

| 接口类型 | IO-Link （通过 C/Q = 针脚 4） |
| IO-Link 修正 | 1.1 |
| 设备配置文件 | 智能传感器 |
| 设备 ID | 0x300300 (3146496) |
| 传输速率 | COM 2 (38.4 kb/s) |
| 最小循环时间 | 2,3 ms |
| 过程数据位宽 | 16 位 |
| SIO 模式支持 | 是 |
| 兼容主端口类型 | A |
| 输入/输出类型 | 1 个同步连接，双向 |
| 0 电平0 ... 1 V1 电平2,5 V ... UB输入阻抗> 22 kΩ输出额定工作电流电流源 < 2,5 mA脉冲长度≥ 1 ms 带外部控件，低电平有效 | 0 电平0 ... 1 V1 电平2,5 V ... UB输入阻抗> 22 kΩ输出额定工作电流电流源 < 2,5 mA脉冲长度≥ 1 ms 带外部控件，低电平有效 |
| 同步频率 | 同步频率 |
| 共模操作≤ 141 Hz多路转换操作≤ 141 Hz / n ，n = 传感器的数量 ，n ≤ 10 | 共模操作≤ 141 Hz多路转换操作≤ 141 Hz / n ，n = 传感器的数量 ，n ≤ 10 |
| 0 电平 | 0 ... 1 V |
| 1 电平 | 2,5 V ... UB |
| 输入阻抗 | > 22 kΩ |
| 输出额定工作电流 | 电流源 < 2,5 mA |
| 脉冲长度 | ≥ 1 ms 带外部控件，低电平有效 |
| 共模操作 | ≤ 141 Hz |
| 多路转换操作 | ≤ 141 Hz / n ，n = 传感器的数量 ，n ≤ 10 |
| 输出类型 | 1 路推挽（4 合 1）输出，短路保护，反极性保护 |
| 额定工作电流 | 100 mA ，短路/过载保护 |
| 电压降 | ≤ 2,5 V |
| 重复精度 | ≤± 0,1 % 满量程值 |
| 开关频率 | 出厂设置： 20 Hz 可编程 最大 45 Hz |
| 范围迟滞 | 调节后工作范围的 1%（默认设置），可编程 ， 最小 1 mm |
| 温度影响 | ≤± 0,75 打开传感器 10 分钟后最终值的 %（带温度补偿） ; 0.17%/K（无温度补偿） |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 IEC 61131-9:2013 | 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 IEC 61131-9:2013 |
| 标准 | EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 IEC 61131-9:2013 |
| UL 认证 | cULus 认证，2 类电源 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 连接类型 | 带插头的固定缆线 |
| 防护等级 | IP67 |
| 材料 | 材料 |
| 外壳聚碳酸酯换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫 | 外壳聚碳酸酯换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫 |
| 连接器 | 连接器 |
| 螺纹M8针脚数4 | 螺纹M8针脚数4 |
| 电缆 | 电缆 |
| 材料PUR颜色黑色芯数4线芯横截面积0,19 mm2长度L200 mm | 材料PUR颜色黑色芯数4线芯横截面积0,19 mm2长度L200 mm |
| 安装位置 | 任何位置 |
| 质量 | 20,5 g |
| 紧固螺丝的紧固扭矩 | 最大 0,2 Nm |

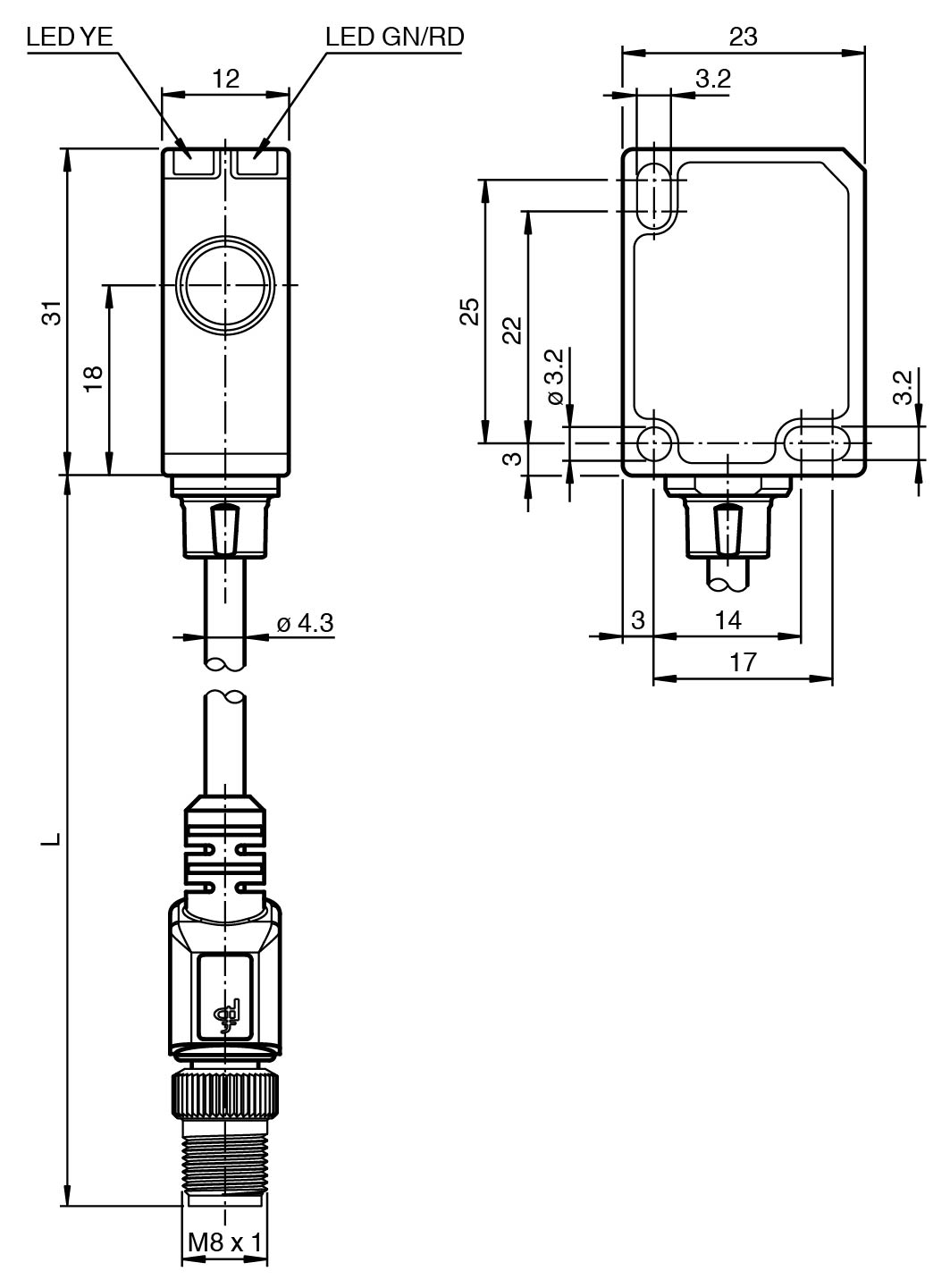

| 尺寸 | 尺寸 |
| 高度31 mm宽度12 mm长度23 mm | 高度31 mm宽度12 mm长度23 mm |
| 外壳 | 聚碳酸酯 |
| 换能器 | 环氧树脂/空心玻璃球混合物；聚氨酯泡沫 |
| 螺纹 | M8 |
| 针脚数 | 4 |
| 材料 | PUR |
| 颜色 | 黑色 |
| 芯数 | 4 |
| 线芯横截面积 | 0,19 mm2 |
| 长度 | 200 mm |
| 高度 | 31 mm |
| 宽度 | 12 mm |
| 长度 | 23 mm |
| 输出 | 近开关点： 25 mm 远端开关点： 250 mm 输出模式： 窗口 模式 输出逻辑：常开 |
| 光束宽度 | 宽 |
