TECHNICAL DATA
规格参数
通用规格
| 感应范围 | 20 ... 250 mm |
|---|---|
| 调整范围 | 25 ... 250 mm |
| 死区 | 0 ... 20 mm |
| 标准目标板 | 10 mm x 10 mm |
| 换能器频率 | 大约 400 kHz |
| 响应延迟 | 最小值 : 8 ms 出厂设置： 29 ms |
| 传感器循环时间 | ≥ 8 ms （出厂设置） ; 可编程至 60 s |
| 非易失性存储器 | EEPROM |
| 写循环 | 300000 |
| 绿色 LED | 常亮：通电闪烁：待机模式或 IO-Link 通信 |
| 黄色 LED | 常亮：物体在评估范围内闪烁：限值设定，检测到物体 |
| 红色 LED | 常亮：故障闪烁：正在对限值进行编程，未检测到物体 |
| 工作电压 | 18 ... 30 V DC ，纹波 10 %SS |
| 空载电流 | ≤ 50 mA |
| 功耗 | ≤ 500 mW |
| 可用前的时间延迟 | ≤ 300 ms |

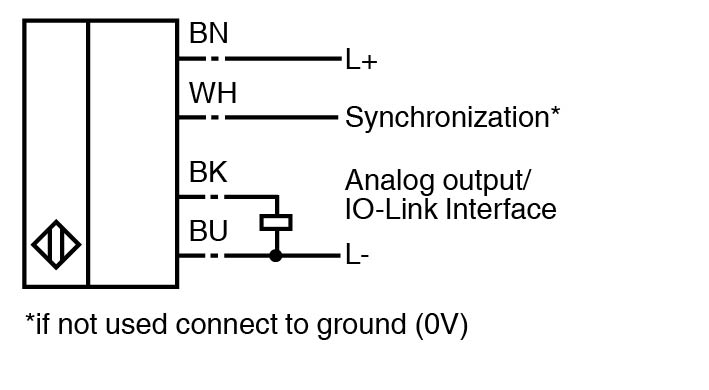

| 接口类型 | IO-Link（通过编程按钮激活后可用，直至下次重置） |
| 输入/输出类型 | 1 个同步连接，双向 |
| 0 电平0 ... 1 V1 电平2,5 V ... UB输入阻抗> 22 kΩ输出额定工作电流电流源 < 2,5 mA脉冲长度≥ 1 ms 带外部控件，低电平有效 | 0 电平0 ... 1 V1 电平2,5 V ... UB输入阻抗> 22 kΩ输出额定工作电流电流源 < 2,5 mA脉冲长度≥ 1 ms 带外部控件，低电平有效 |
| 同步频率 | 同步频率 |
| 共模操作≤ 141 Hz多路转换操作≤ 141 Hz / n ，n = 传感器的数量 ，n ≤ 10 | 共模操作≤ 141 Hz多路转换操作≤ 141 Hz / n ，n = 传感器的数量 ，n ≤ 10 |
| 0 电平 | 0 ... 1 V |
| 1 电平 | 2,5 V ... UB |
| 输入阻抗 | > 22 kΩ |
| 输出额定工作电流 | 电流源 < 2,5 mA |
| 脉冲长度 | ≥ 1 ms 带外部控件，低电平有效 |
| 共模操作 | ≤ 141 Hz |
| 多路转换操作 | ≤ 141 Hz / n ，n = 传感器的数量 ，n ≤ 10 |
| 输出类型 | 1 路模拟量输出 0 (4) ...20 mA 或 1 路模拟量输出 0 ...10 V |
| 分辨率 | 电流输出：评估范围 [mm]/3200，但 ≥ 0.35 mm电压输出：评估范围 [mm]/4000，但 ≥ 0.35 mm |
| 特性曲线的偏差 | ≤± 1 % 满量程值 |
| 重复精度 | ≤± 0,1 % 满量程值 |
| 负载阻抗 | 电流输出： ≤ 500 Ohm 电压输出： ≥ 1000 Ohm |
| 温度影响 | ≤± 0,75 打开传感器 10 分钟后最终值的 %（带温度补偿） ; 0.17%/K（无温度补偿） |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003 IEC 61131-9:2013 | 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003 IEC 61131-9:2013 |
| 标准 | EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003 IEC 61131-9:2013 |
| UL 认证 | cULus 认证，2 类电源 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | 电流输出 -25 ... 60 °C (-13 ... 140 °F) 输出电压 -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 连接类型 | 电缆 |
| 防护等级 | IP67 |
| 材料 | 材料 |
| 外壳聚碳酸酯换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫 | 外壳聚碳酸酯换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫 |
| 电缆 | 电缆 |
| 材料PUR颜色黑色芯数4线芯横截面积0,19 mm2长度L5000 mm | 材料PUR颜色黑色芯数4线芯横截面积0,19 mm2长度L5000 mm |
| 安装位置 | 任何位置 |
| 质量 | 114 g |
| 紧固螺丝的紧固扭矩 | 最大 0,2 Nm |

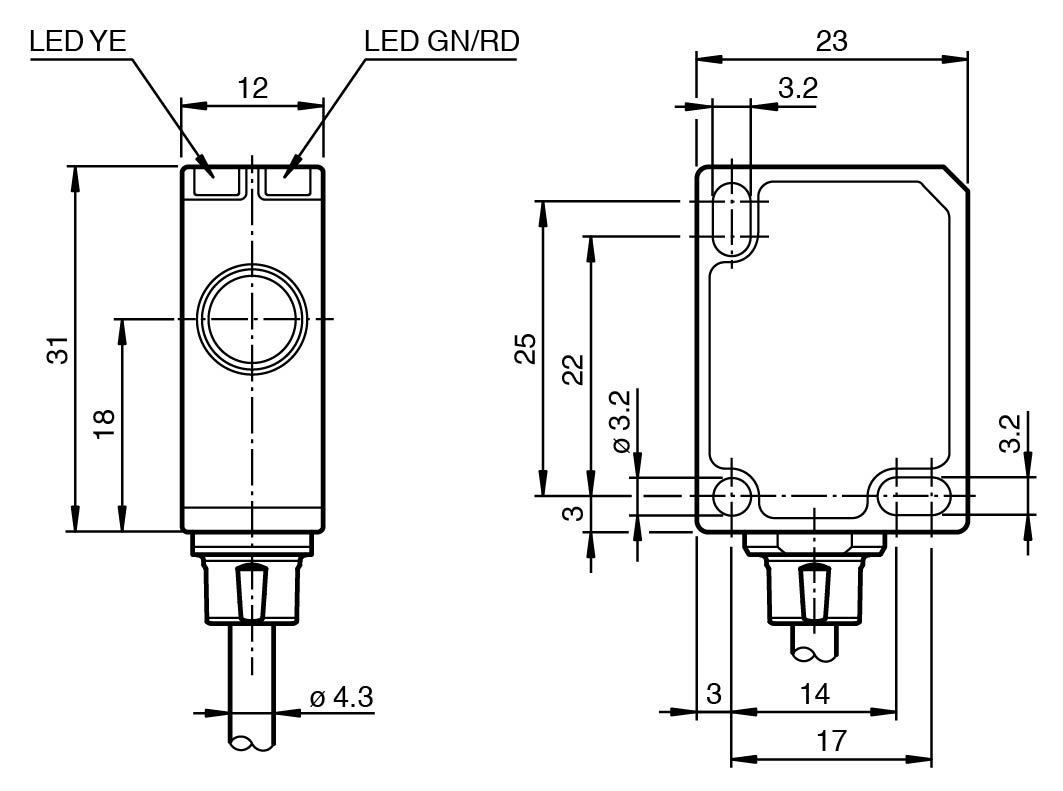

| 尺寸 | 尺寸 |
| 高度31 mm宽度12 mm长度23 mm | 高度31 mm宽度12 mm长度23 mm |
| 外壳 | 聚碳酸酯 |
| 换能器 | 环氧树脂/空心玻璃球混合物；聚氨酯泡沫 |
| 材料 | PUR |
| 颜色 | 黑色 |
| 芯数 | 4 |
| 线芯横截面积 | 0,19 mm2 |
| 长度 | 5000 mm |
| 高度 | 31 mm |
| 宽度 | 12 mm |
| 长度 | 23 mm |
| 输出 | 近极限： 25 mm 远极限： 250 mm 输出模式： 上升斜坡 输出类型： 4 ...20 mA |
| 光束宽度 | 宽 |
