倍加福

UC400-F77-EP-IO-V31

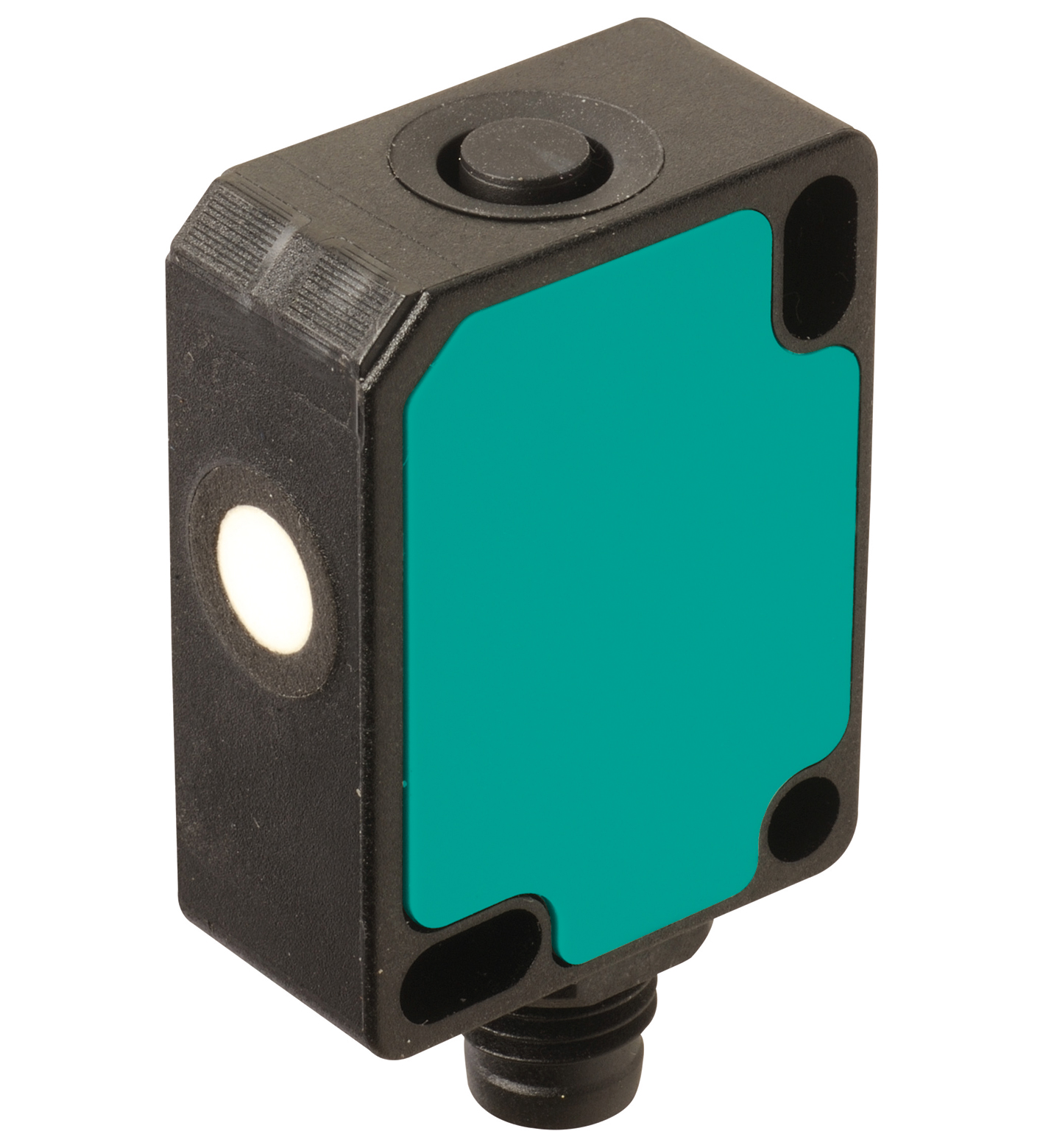

UC400-F77-EP-IO-V31 超声波传感器

订货号: 261243
产品分类: 漫反射型传感器和反射板型传感器

单头系统

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

感应范围	30 ... 400 mm
调整范围	40 ... 400 mm
死区	0 ... 30 mm
标准目标板	20 mm x 20 mm
换能器频率	大约 310 kHz
响应延迟	最小值 : 10 ms 出厂设置： 37 ms
传感器循环时间	≥ 10 ms （出厂设置） ; 可编程至 60 s
非易失性存储器	EEPROM
写循环	300000
绿色 LED	常亮：通电闪烁：待机模式或 IO-Link 通信
黄色 LED	常亮：物体在评估范围内闪烁：开关点编程，检测到物体
红色 LED	常亮：错误闪烁：开关点编程，未检测到物体
工作电压	10 ... 30 V DC ，纹波 10 %SS
空载电流	≤ 40 mA
功耗	≤ 400 mW
可用前的时间延迟	≤ 300 ms

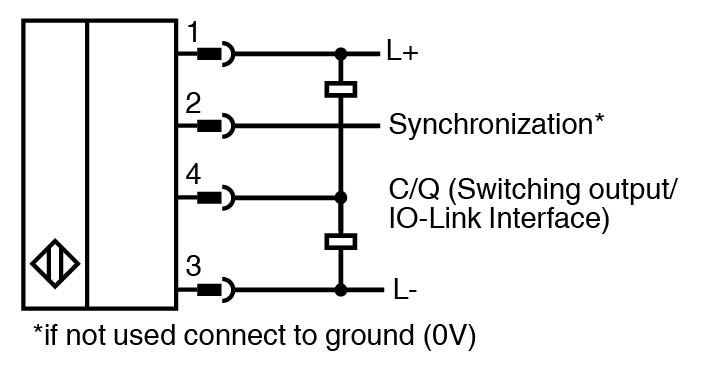

接口类型	IO-Link （通过 C/Q = 针脚 4）
IO-Link 修正	1.1
设备配置文件	智能传感器
设备 ID	0x300301 (3146497)
传输速率	COM 2 (38.4 kb/s)
最小循环时间	2,3 ms
过程数据位宽	16 位
SIO 模式支持	是
兼容主端口类型	A
输入/输出类型	1 个同步连接，双向
0 电平0 ... 1 V1 电平2,5 V ... UB输入阻抗> 22 kΩ输出额定工作电流电流源 < 2,5 mA脉冲长度≥ 1 ms 带外部控件，低电平有效	0 电平0 ... 1 V1 电平2,5 V ... UB输入阻抗> 22 kΩ输出额定工作电流电流源 < 2,5 mA脉冲长度≥ 1 ms 带外部控件，低电平有效
同步频率	同步频率
共模操作≤ 109 Hz多路转换操作≤ 109 Hz / n ，n = 传感器的数量，n ≤ 10	共模操作≤ 109 Hz多路转换操作≤ 109 Hz / n ，n = 传感器的数量，n ≤ 10
0 电平	0 ... 1 V
1 电平	2,5 V ... UB
输入阻抗	> 22 kΩ
输出额定工作电流	电流源 < 2,5 mA
脉冲长度	≥ 1 ms 带外部控件，低电平有效
共模操作	≤ 109 Hz
多路转换操作	≤ 109 Hz / n ，n = 传感器的数量，n ≤ 10
输出类型	1 路推挽（4 合 1）输出，短路保护，反极性保护
额定工作电流	100 mA ，短路/过载保护
电压降	≤ 2,5 V
重复精度	≤± 0,1 % 满量程值
开关频率	出厂设置： 16 Hz 可编程最大 35 Hz
范围迟滞	调节后工作范围的 1%（默认设置），可编程，最小 1 mm
温度影响	≤± 0,75 打开传感器 10 分钟后最终值的 %（带温度补偿） ; 0.17%/K（无温度补偿）
符合标准	符合标准
标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 IEC 61131-9:2013	标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 IEC 61131-9:2013
标准	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 IEC 61131-9:2013
UL 认证	cULus 认证，2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	连接器插头 M8 x 1 ， 4 针
防护等级	IP67
材料	材料
外壳聚碳酸酯换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫	外壳聚碳酸酯换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫
安装位置	任何位置
质量	9 g
紧固螺丝的紧固扭矩	最大 0,2 Nm

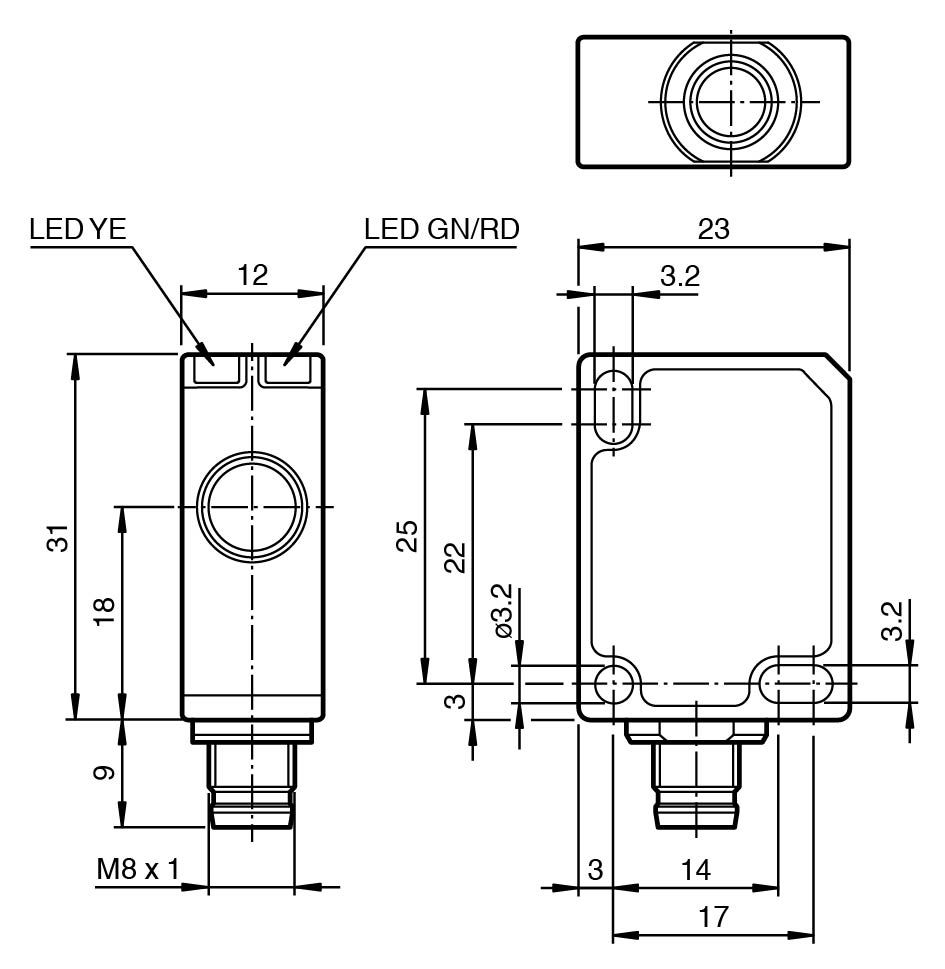

尺寸	尺寸
高度31 mm宽度12 mm长度23 mm	高度31 mm宽度12 mm长度23 mm
外壳	聚碳酸酯
换能器	环氧树脂/空心玻璃球混合物；聚氨酯泡沫
高度	31 mm
宽度	12 mm
长度	23 mm
输出	近开关点： 40 mm 远端开关点： 400 mm 输出模式：窗口模式输出逻辑：常开
光束宽度	宽
