UC4000-L2-I-V15-Y305489

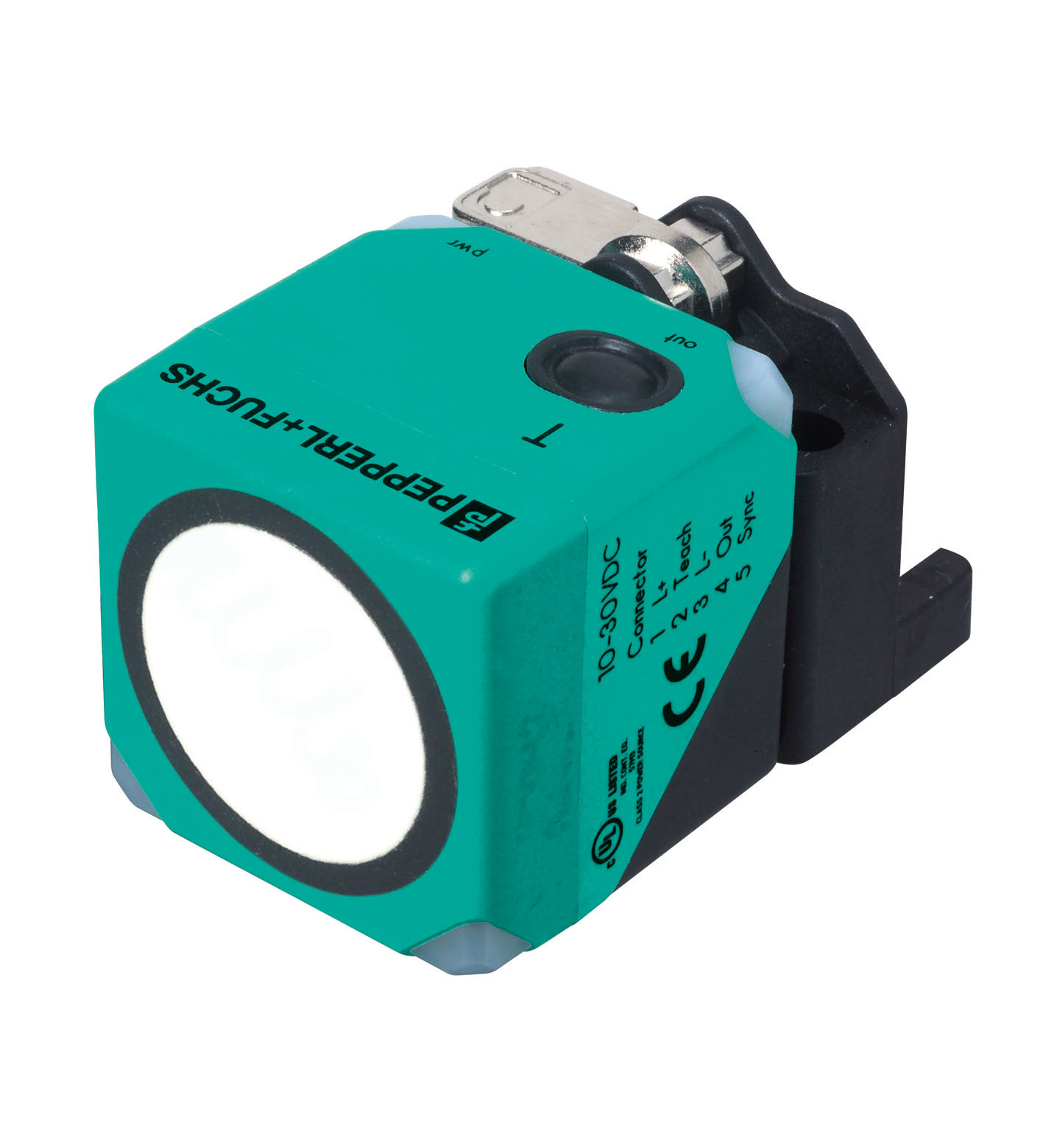

UC4000-L2-I-V15-Y305489 超声波传感器

订货号: 305489
产品分类: 漫反射型传感器和反射板型传感器

单头系统

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

感应范围	200 ... 4000 mm
调整范围	240 ... 4000 mm
死区	0 ... 200 mm
标准目标板	100 mm x 100 mm
换能器频率	大约 85 kHz
响应延迟	≤ 180 ms
可用前的时间延迟	≤ 1600 ms
绿色 LED	运行显示
黄色 LED	物体在评估范围内
红色 LED	错误
工作电压	10 ... 30 V DC ，纹波 10 %SS
空载电流	≤ 50 mA
接口类型	串行接口（需使用编程适配器） 9600 BPS，无奇偶校验，8 个数据位，1 个停止位
输入/输出类型	1 个同步连接，双向
0 电平0 ... 1 V1 电平4 V ... UB输入阻抗> 12 kΩ输出额定工作电流< 12 mA脉冲长度0,5 ... 300 ms （电平 1）脉冲间隔≥ 62,5 ms （电平 0）	0 电平0 ... 1 V1 电平4 V ... UB输入阻抗> 12 kΩ输出额定工作电流< 12 mA脉冲长度0,5 ... 300 ms （电平 1）脉冲间隔≥ 62,5 ms （电平 0）
同步频率	同步频率
共模操作≤ 16 Hz多路转换操作≤ 17 Hz / n ，n = 传感器的数量，n ≤ 10 （出厂设置： n = 5 )	共模操作≤ 16 Hz多路转换操作≤ 17 Hz / n ，n = 传感器的数量，n ≤ 10 （出厂设置： n = 5 )
0 电平	0 ... 1 V
1 电平	4 V ... UB
输入阻抗	> 12 kΩ
输出额定工作电流	< 12 mA
脉冲长度	0,5 ... 300 ms （电平 1）
脉冲间隔	≥ 62,5 ms （电平 0）
共模操作	≤ 16 Hz
多路转换操作	≤ 17 Hz / n ，n = 传感器的数量，n ≤ 10 （出厂设置： n = 5 )
输入类型	1 路程序输入
电平（评估极限 1）	0 ... 1 V
电平（评估极限 2）	4 V ... UB
输入阻抗	> 12 kΩ
脉冲长度	2 ... 10 s
输出类型	1 路模拟量输出 4 ...20 mA
分辨率	评估范围 [mm]/3200，但是 ≥ 0,4 mm
特性曲线的偏差	≤ 0,2 % 满量程值
重复精度	≤ 0,1 % 满量程值
负载阻抗	在 UB ≥ 14V 时 ≤ 500 Ω 在 UB < 14V 时 ≤ 300 Ω
温度影响	≤ 1,5 % 满量程值
符合标准	符合标准
标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003	标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003
标准	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003
UL 认证	cULus 认证，一般用途
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)

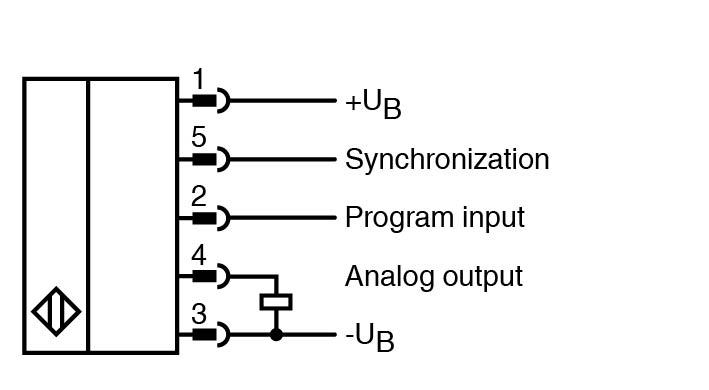

连接类型	连接器插头 M12 x 1 ， 5 针
防护等级	IP67
材料	材料
外壳PA-GF35换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫	外壳PA-GF35换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫
质量	120 g

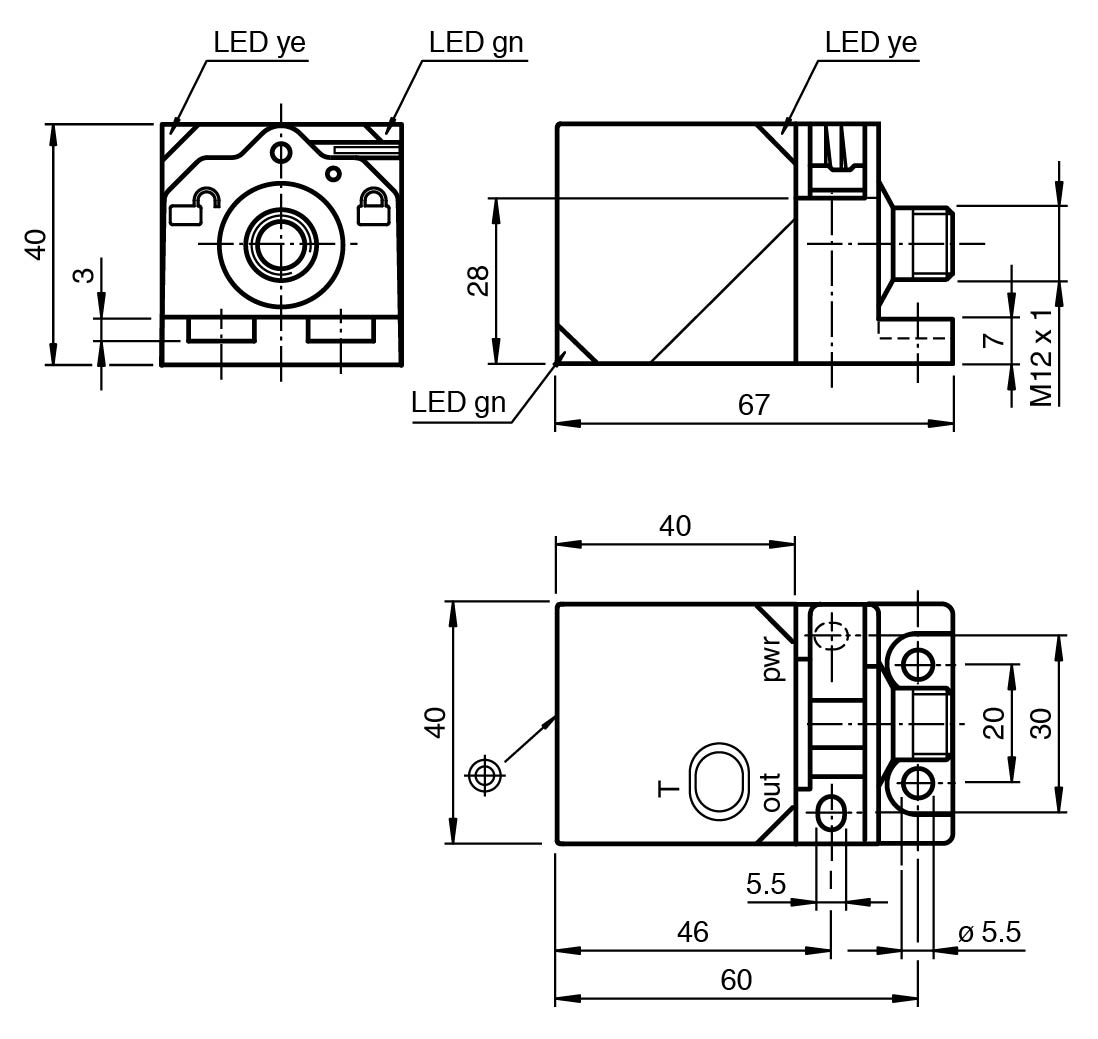

尺寸	尺寸
高度40 mm宽度40 mm长度40 mm	高度40 mm宽度40 mm长度40 mm
外壳	PA-GF35
换能器	环氧树脂/空心玻璃球混合物；聚氨酯泡沫
高度	40 mm
宽度	40 mm
长度	40 mm
输出	评估极限 A1： 240 mm 评估极限 A2： 3000 mm 输出功能：上升斜坡
光束宽度	平均值
评估程序	平均 (MxN)M = 5N = 2
补充信息	外部编程适配器的开关设置： “输出负载”：下拉 “输出逻辑”： noninv
