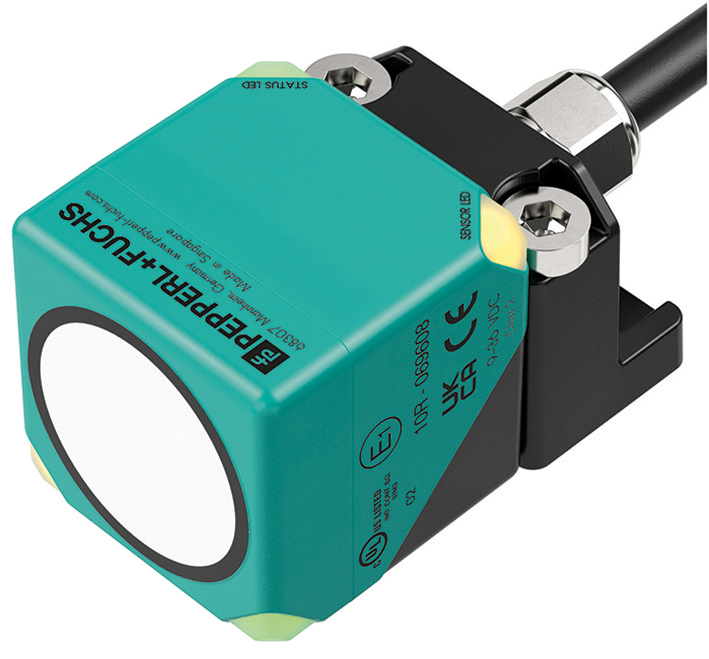

TECHNICAL DATA
规格参数
通用规格
| 感应范围 | 200 ... 4000 mm |
|---|---|
| 调整范围 | 240 ... 4000 mm |
| 死区 | 0 ... 200 mm |
| 标准目标板 | 100 mm x 100 mm |
| 换能器频率 | 大约 85 kHz |
| 线性度误差 | < 40 mm |
| 温度漂移 | < +/- 100 mm |
| 可用前的时间延迟 | ≤ 700 ms |
| MTTFd | 431 a |
| 任务时间 (TM) | 10 a |
| 诊断覆盖率 (DC) | 0 % |
| 黄色 LED | 物体在评估范围内 |
| 红色/绿色 LED | CANopen 状态显示 |
| 工作电压 | 9 ... 30 V DC |
| 空载电流 | ≤ 50 mA |
| 功耗 | 类型 0,6 W |
| 接口类型 | CAN |
| 通信协议 | CANopen |
| 过程数据 | 输入： 48 Bit - 测量值（距离值） 16 Bit - 信号质量 8 Bit - 计数器-1 16 Bit 或 计数器-2 8 Bit - 状态注册 8 Bit |
| 节点 ID | 可编程 |
| 供应商 ID | 173 (0xAD) |
| 产品代码 | 50331651 (0x03000003) |
| 传输速率 | 250 kBit/s ， 可编程 125 ... 1000 kBit/s |
| 终端 | 外部 |
| 循环时间 | 53,5 ms 预设置 ， 可编程 |
| 最小循环时间 | 53,5 ms |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019通信接口CiA 310，版本 4.2.0 | 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019通信接口CiA 310，版本 4.2.0 |
| 标准 | EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 |
| 通信接口 | CiA 310，版本 4.2.0 |
| UL 认证 | UL 认证 ， 一般用途 ， 2 类电源 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| UN/ECE 法规第 10 (E1) 号 | 型式批准号： 10R-069608 |
| 环境温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 连接类型 | 带插头的固定缆线 |
| 防护等级 | IP68 |
| 材料 | 材料 |
| 外壳PA-GF35 | 外壳PA-GF35 |

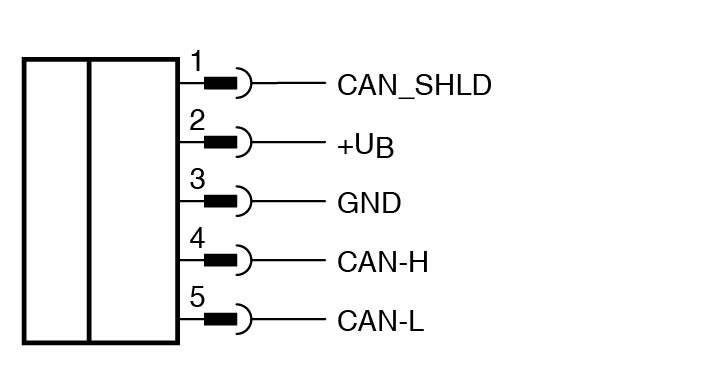

| 连接器 | 连接器 |
| 针脚数6连接组件Deutsch 连接器 DT04-6P-CE02 Deutsch 触点 1060-16-0622 Deutsch 楔形接头 W6P | 针脚数6连接组件Deutsch 连接器 DT04-6P-CE02 Deutsch 触点 1060-16-0622 Deutsch 楔形接头 W6P |
| 电缆 | 电缆 |
| 电缆直径7,25 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PUR颜色黑色芯数5线芯横截面积0,8 mm2长度L352 mm ± 5 mm | 电缆直径7,25 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PUR颜色黑色芯数5线芯横截面积0,8 mm2长度L352 mm ± 5 mm |
| 质量 | 240 g |

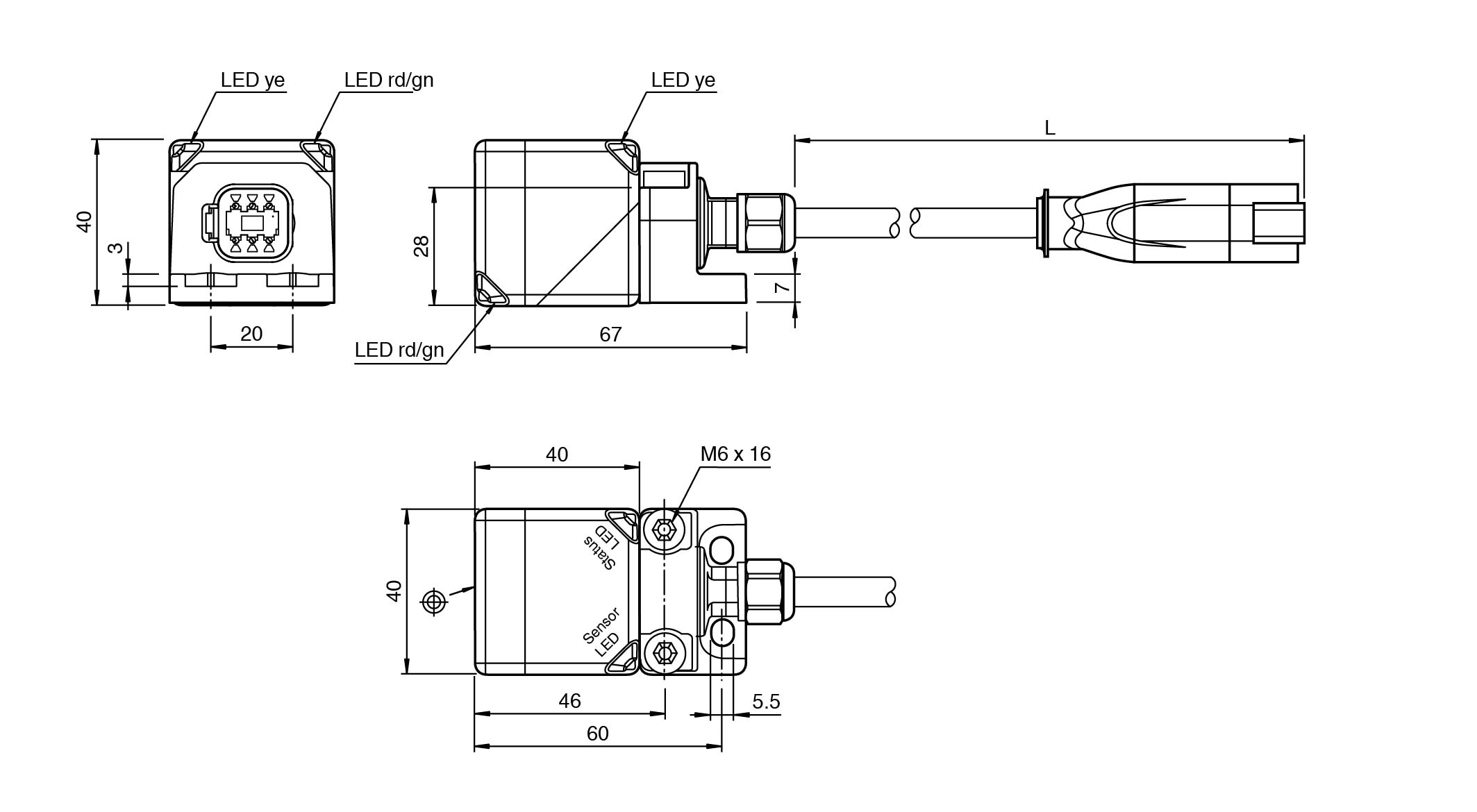

| 尺寸 | 尺寸 |
| 高度40 mm宽度40 mm长度67 mm | 高度40 mm宽度40 mm长度67 mm |
| 外壳 | PA-GF35 |
| 针脚数 | 6 |
| 连接组件 | Deutsch 连接器 DT04-6P-CE02 Deutsch 触点 1060-16-0622 Deutsch 楔形接头 W6P |
| 电缆直径 | 7,25 mm ± 0,2 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PUR |
| 颜色 | 黑色 |
| 芯数 | 5 |
| 线芯横截面积 | 0,8 mm2 |
| 长度 | 352 mm ± 5 mm |
| 高度 | 40 mm |
| 宽度 | 40 mm |
| 长度 | 67 mm |
| 默认设置 | 测量值“距离”，信号质量，计数器 2（对象 0x2000） |
| 光束宽度 | 宽（对象 0x4000） |
| 同步 | 停用（对象 0x2020） |
| 节点 ID | 16 |
| 传输速率 | 250 kBit/s |
