产品数据表
Datasheet
已就绪 · 可下载下载文件

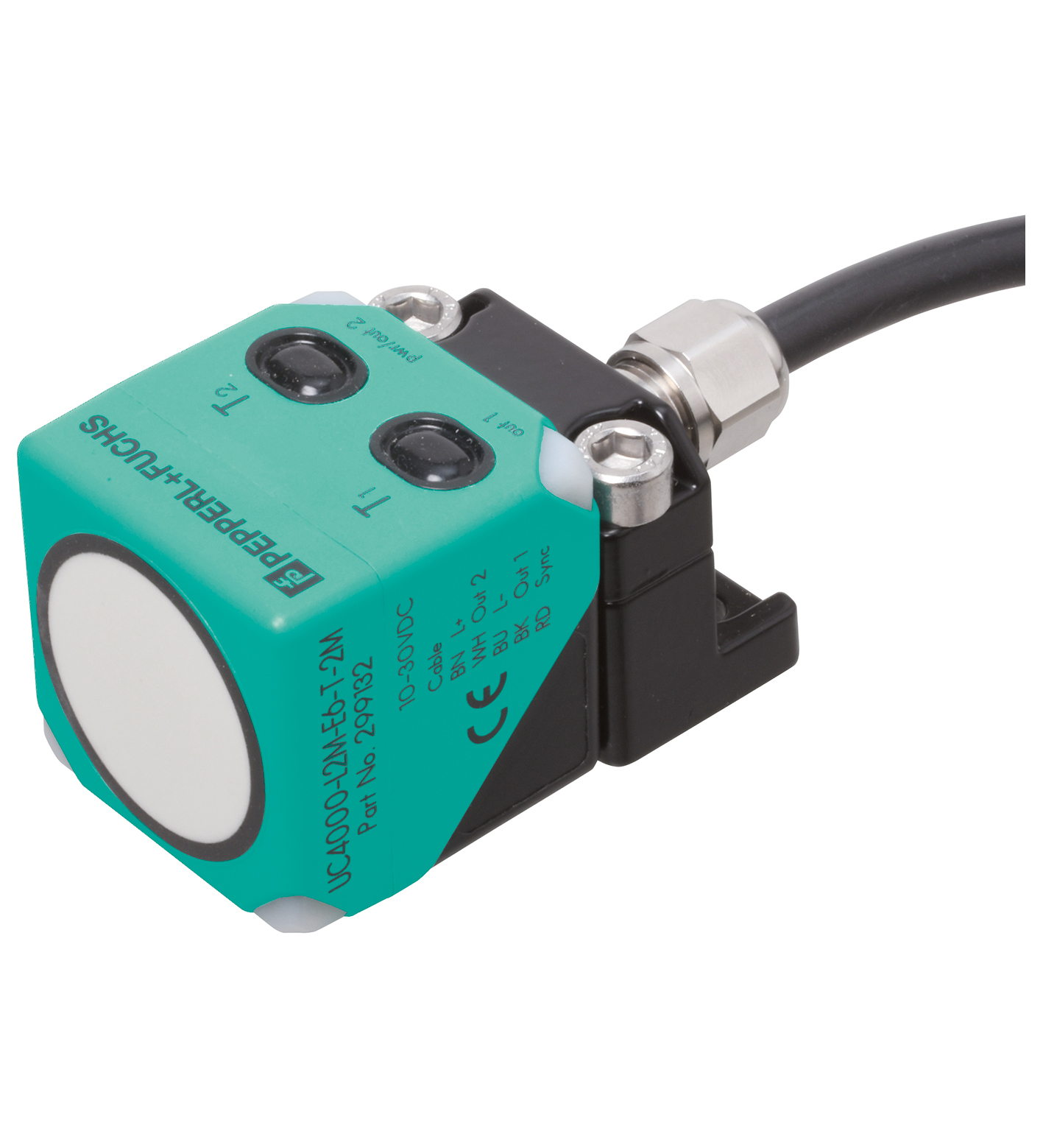

TECHNICAL DATA
规格参数
通用规格
| 感应范围 | 200 ... 4000 mm |
|---|---|
| 调整范围 | 240 ... 4000 mm |
| 死区 | 0 ... 200 mm |
| 标准目标板 | 100 mm x 100 mm |
| 换能器频率 | 大约 85 kHz |
| 响应延迟 | 最小值： 110 ms 出厂设置： 280 ms |
| 可用前的时间延迟 | ≤ 1600 ms |
| 绿色 LED | 运行显示 |
| 黄色 LED 1 | 开关状态开关输出 1 |
| 黄色 LED 2 | 开关状态开关输出 2 |
| 红色 LED | 错误 |
| 工作电压 | 10 ... 30 V DC ，纹波 10 %SS |
| 空载电流 | ≤ 50 mA |
| 接口类型 | 串行接口 （需使用编程适配器） 9600 BPS，无奇偶校验，8 个数据位，1 个停止位 |
| 输入/输出类型 | 1 个同步连接，双向 |
| 0 电平0 ... 1 V1 电平4 V ... UB输入阻抗> 12 kΩ输出额定工作电流< 12 mA脉冲长度0,5 ... 300 ms （电平 1）脉冲间隔≥ 62,5 ms （电平 0） | 0 电平0 ... 1 V1 电平4 V ... UB输入阻抗> 12 kΩ输出额定工作电流< 12 mA脉冲长度0,5 ... 300 ms （电平 1）脉冲间隔≥ 62,5 ms （电平 0） |
| 同步频率 | 同步频率 |
| 共模操作≤ 16 Hz多路转换操作≤ 17 Hz / n ，n = 传感器的数量 ，n ≤ 10 （出厂设置： n = 5 ) | 共模操作≤ 16 Hz多路转换操作≤ 17 Hz / n ，n = 传感器的数量 ，n ≤ 10 （出厂设置： n = 5 ) |
| 0 电平 | 0 ... 1 V |
| 1 电平 | 4 V ... UB |
| 输入阻抗 | > 12 kΩ |
| 输出额定工作电流 | < 12 mA |
| 脉冲长度 | 0,5 ... 300 ms （电平 1） |
| 脉冲间隔 | ≥ 62,5 ms （电平 0） |
| 共模操作 | ≤ 16 Hz |
| 多路转换操作 | ≤ 17 Hz / n ，n = 传感器的数量 ，n ≤ 10 （出厂设置： n = 5 ) |

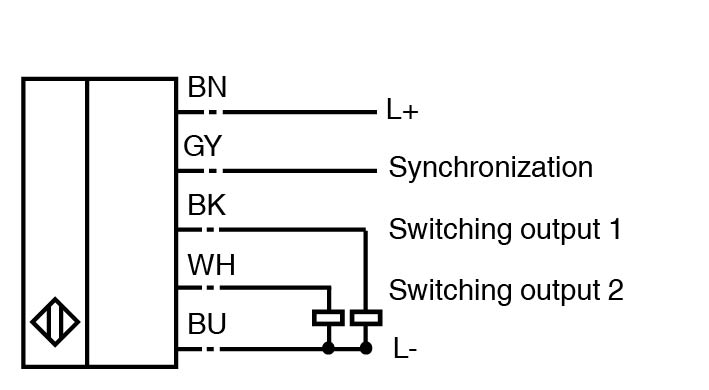

| 输出类型 | 2 路开关输出，PNP，常开/常闭，可编程 |
| 额定工作电流 | 200 mA ，短路/过载保护 |
| 电压降 | ≤ 2 V |
| 重复精度 | ≤ 0,1 % 满量程值 |
| 开关频率 | ≤ 2,8 Hz |
| 范围迟滞 | 可编程 ，预设为 1 mm |
| 温度影响 | < 1,5 % 满量程值 |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 | 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 |
| 标准 | EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 |
| UL 认证 | cULus 认证，2 类电源 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |

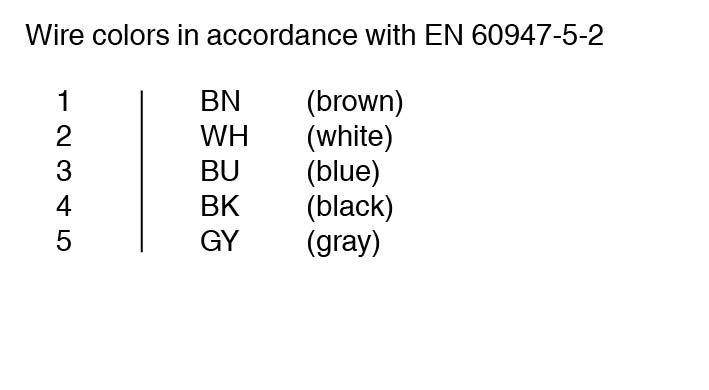

| 连接类型 | 电缆 ， 5 针 |
| 防护等级 | IP67 |
| 材料 | 材料 |
| 外壳PA-GF35电缆PUR换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫 | 外壳PA-GF35电缆PUR换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫 |
| 电缆 | 电缆 |
| 护套直径7,25 mm弯曲半径> 37,3 mm ，固定 > 74,7 mm ，移动式线芯横截面积5 x 0,82 mm2长度L2 m | 护套直径7,25 mm弯曲半径> 37,3 mm ，固定 > 74,7 mm ，移动式线芯横截面积5 x 0,82 mm2长度L2 m |
| 质量 | 355 g |

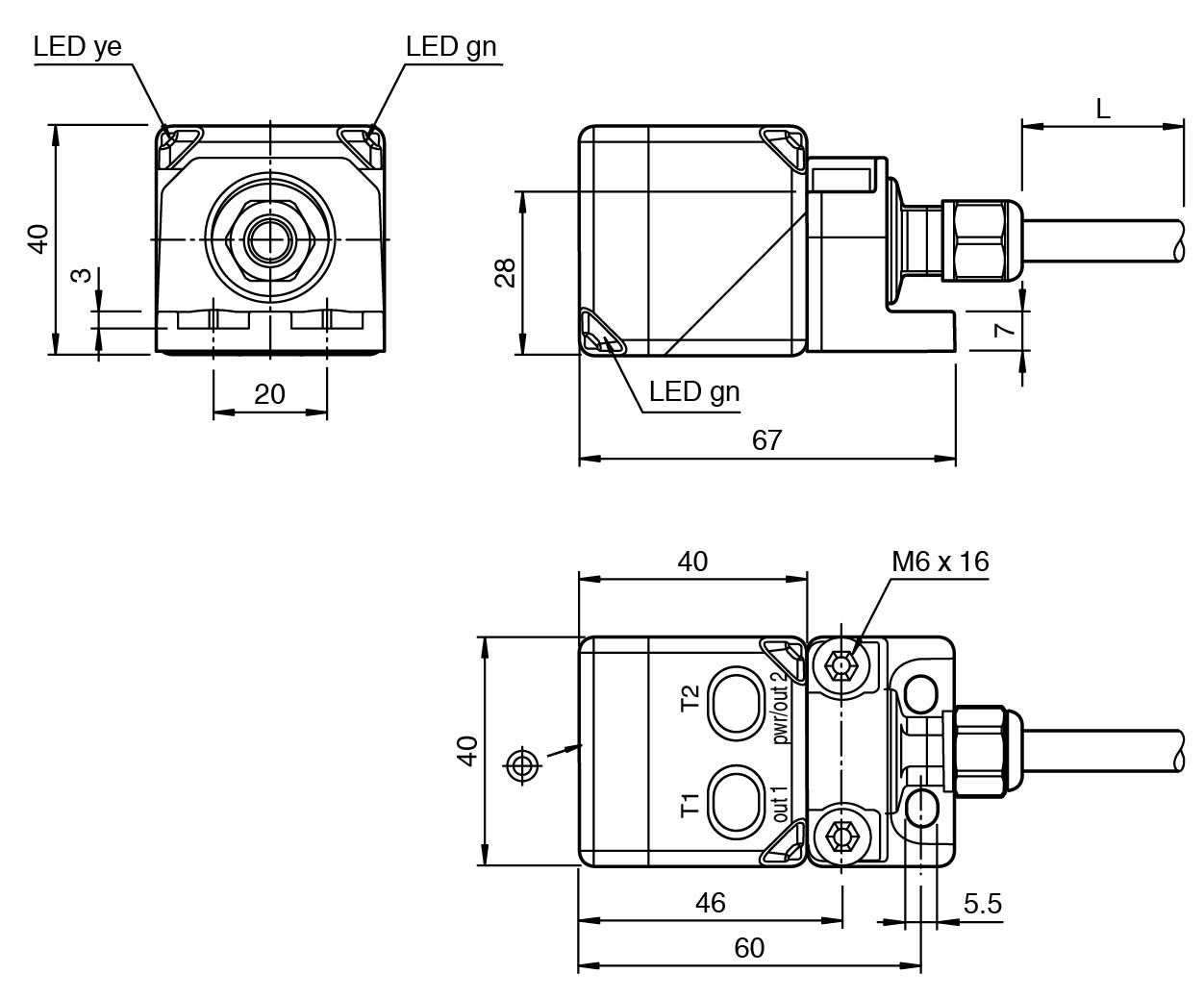

| 尺寸 | 尺寸 |
| 高度40 mm宽度40 mm长度40 mm | 高度40 mm宽度40 mm长度40 mm |
| 外壳 | PA-GF35 |
| 电缆 | PUR |
| 换能器 | 环氧树脂/空心玻璃球混合物；聚氨酯泡沫 |
| 护套直径 | 7,25 mm |
| 弯曲半径 | > 37,3 mm ，固定 > 74,7 mm ，移动式 |
| 线芯横截面积 | 5 x 0,82 mm2 |
| 长度 | 2 m |
| 高度 | 40 mm |
| 宽度 | 40 mm |
| 长度 | 40 mm |
| 输出 1 | 近开关点： 240 mm 远端开关点： 4000 mm 输出模式： 窗口 模式 输出特性： 常开触点 |
| 输出 2 | 近开关点： 500 mm 远端开关点： 2000 mm 输出模式： 窗口 模式 输出特性： 常开触点 |
| 光束宽度 | 宽 |
| 评估程序 | 平均 (MxN)M = 5N = 2 |
| 补充信息 | 外部编程适配器的开关设置： “输出负载”： 下拉 “输出逻辑”： inv |
