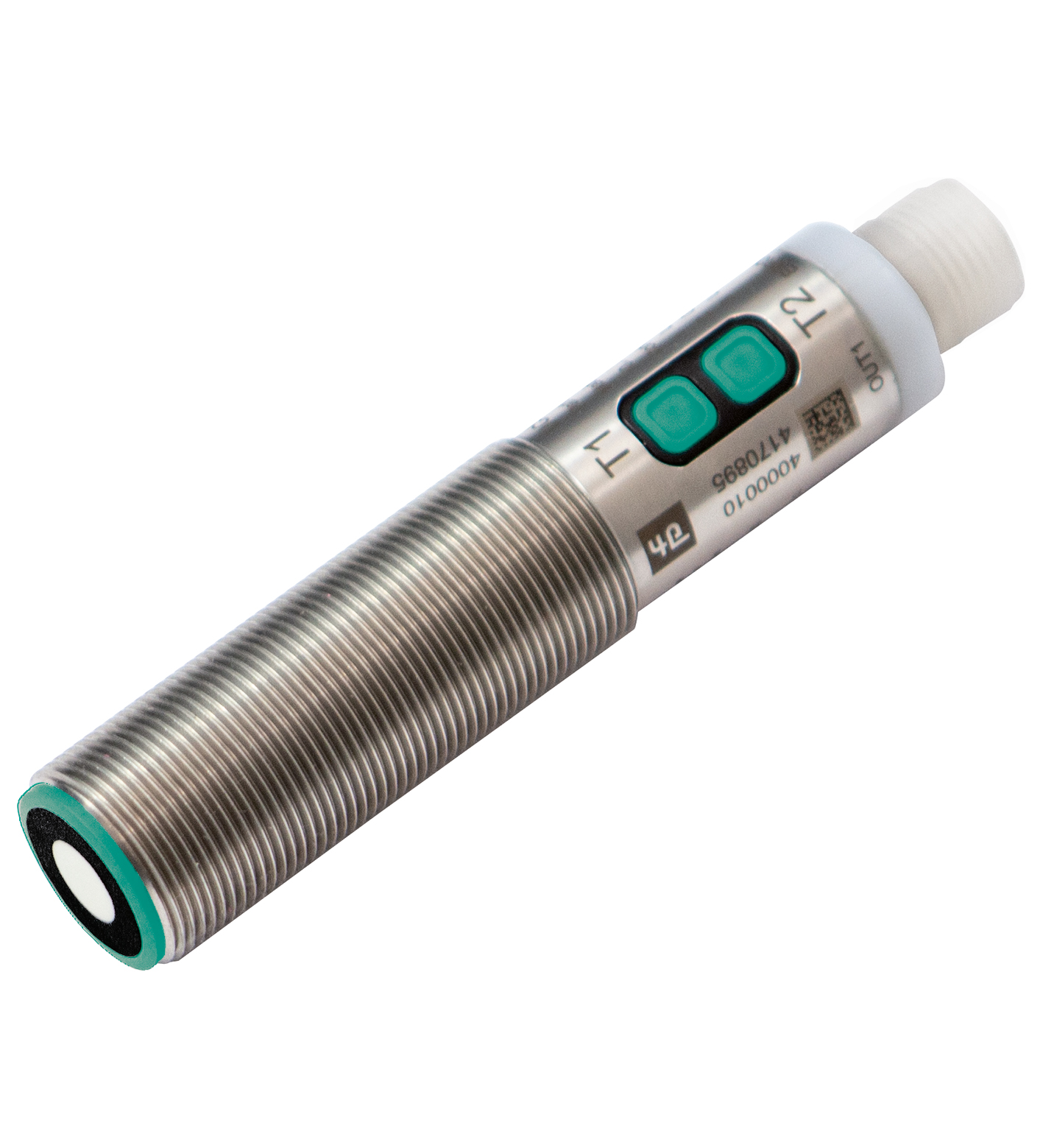

IO-Link Parameter-Datasheet UC500-18GS-IUEP-IO-V15
已就绪 · 可下载下载文件
选择下方缩略图查看产品图片
正在加载图片…
图片暂时无法显示，可能仍在准备或源文件不可用。
重新获取图片
TECHNICAL DATA
规格参数
通用规格
| 感应范围 | 30 ... 500 mm |
|---|---|
| 调整范围 | 50 ... 500 mm |
| 死区 | 0 ... 30 mm |
| 标准目标板 | 100 mm x 100 mm |
| 换能器频率 | 大约 300 kHz |
| 响应延迟 | 最小值 : 20 ms 出厂设置： 40 ms |
| 传感器循环时间 | ≥ 10 ms （出厂设置） ; 可编程至 60 s |
| 温度影响 | 带温度补偿：≤ ± 最终值的 0.75%（开启传感器 10 分钟后）（出厂设置） 带增强型温度补偿：≤ ± 最终值的 0.75%（开启传感器 2 分钟后） 不带温度补偿：0.17 %/K |
| 非易失性存储器 | EEPROM |
| 写循环 | 300000 |
| 绿色 LED | 常亮：通电闪烁：待机模式或 IO-Link 通信 |
| 黄色 LED | 常亮：物体在评估范围内闪烁：开关点编程，检测到物体 |
| 红色 LED | 常亮：错误闪烁：开关点编程，未检测到物体 |
| 工作电压 | 10 ... 30 V DC ，纹波 10 %SS |
| 空载电流 | ≤ 60 mA |
| 功耗 | ≤ 1000 mW |
| 可用前的时间延迟 | ≤ 300 ms |

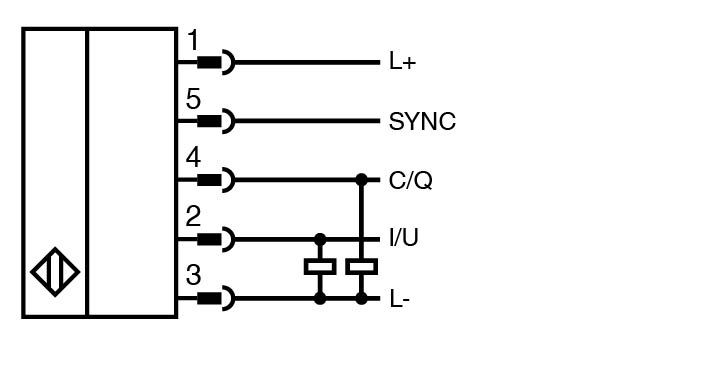

| 接口类型 | IO-Link （通过 C/Q = 针脚 4） |
| IO-Link 修正 | 1.1 |
| 设备配置文件 | 智能传感器 型材 2 |
| 过程数据位宽 | 32 位 |
| 设备 ID | 0x300602 (3147266) |
| 传输速率 | COM 2 (38.4 kb/s) |
| 最小循环时间 | 3 ms |
| SIO 模式支持 | 是 |
| 兼容主端口类型 | A 类 B 类（使用 3 极适配器或 3 线缆线） |
| 接口类型 | IrDA（红外接口） |
| 模式 | 点对点连接 |
| 传输速率 | 115,2 kBit/s |
| 最大通信距离 | 5 cm |
| 输入/输出类型 | 1 个同步连接，双向 |
| 0 电平0 ... 1 V1 电平2,5 V ... UB输入阻抗> 22 kΩ输出额定工作电流电流源 < 2,5 mA脉冲长度≥ 1 ms 带外部控件，低电平有效 | 0 电平0 ... 1 V1 电平2,5 V ... UB输入阻抗> 22 kΩ输出额定工作电流电流源 < 2,5 mA脉冲长度≥ 1 ms 带外部控件，低电平有效 |
| 同步频率 | 同步频率 |
| 共模操作≤ 100 Hz多路转换操作≤ 71 Hz / n ，n = 传感器的数量 ，n ≤ 10 | 共模操作≤ 100 Hz多路转换操作≤ 71 Hz / n ，n = 传感器的数量 ，n ≤ 10 |
| 0 电平 | 0 ... 1 V |
| 1 电平 | 2,5 V ... UB |
| 输入阻抗 | > 22 kΩ |
| 输出额定工作电流 | 电流源 < 2,5 mA |
| 脉冲长度 | ≥ 1 ms 带外部控件，低电平有效 |
| 共模操作 | ≤ 100 Hz |
| 多路转换操作 | ≤ 71 Hz / n ，n = 传感器的数量 ，n ≤ 10 |
| 输出类型 | 1 路推挽输出 ， 短路保护 ， 反极性保护 |
| 额定工作电流 | 100 mA ，短路/过载保护 |
| 开关频率 | 出厂设置： 14 Hz 可编程至 33 Hz |
| 电压降 | ≤ 2,5 V |
| 重复精度 | ≤ ± 0,1 % 满量程值 |
| 范围迟滞 | 调节后工作范围的 1%（默认设置），可编程 ， 最小 1 mm |
| 输出类型 | 1 路模拟量输出 0 (4) ...20 mA 或 1 路模拟量输出 0 ...10 V |
| 分辨率 | 电流输出：评估范围 [mm]/3200，但 ≥ 0.35 mm电压输出：评估范围 [mm]/4000，但 ≥ 0.35 mm |
| 特性曲线的偏差 | ≤± 1 % 满量程值 |
| 重复精度 | ≤± 0,1 % 满量程值 |
| 负载电阻器 | 电流输出： ≤ 500 Ω 电压输出： ≥ 1000 Ω |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003 IEC 61131-9:2013 | 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003 IEC 61131-9:2013 |
| 标准 | EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003 IEC 61131-9:2013 |
| UL 认证 | cULus 认证，2 类电源 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |

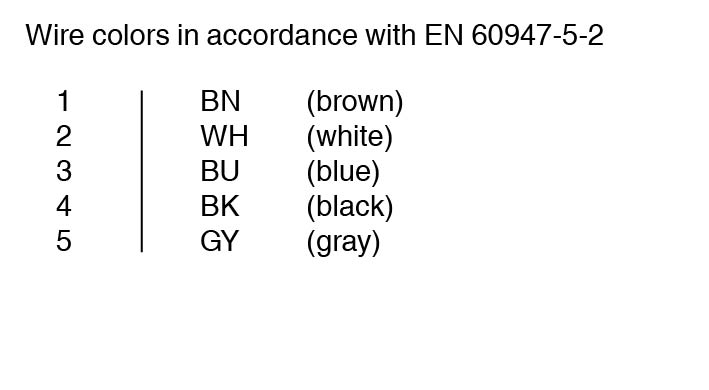

| 连接类型 | 连接器插头 M12 x 1 ， 5 针 |
| 防护等级 | IP67 |
| 材料 | 材料 |
| 外壳不锈钢 (1.4305 / AISI 303)>BR>PA、PC、POM 和 PBT 塑料零件换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫 | 外壳不锈钢 (1.4305 / AISI 303)>BR>PA、PC、POM 和 PBT 塑料零件换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫 |
| 安装位置 | 任何位置 |
| 质量 | 45 g |
| 紧固螺丝的紧固扭矩 | 最大 30 Nm |

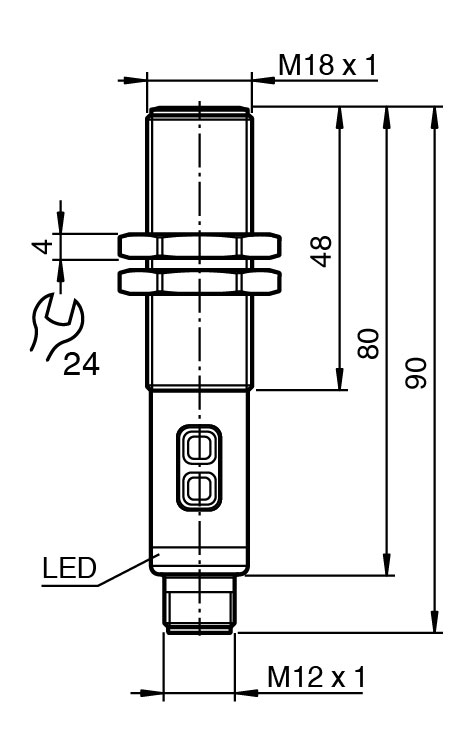

| 尺寸 | 尺寸 |
| 长度90 mm直径18 mm | 长度90 mm直径18 mm |
| 外壳 | 不锈钢 (1.4305 / AISI 303)>BR>PA、PC、POM 和 PBT 塑料零件 |
| 换能器 | 环氧树脂/空心玻璃球混合物；聚氨酯泡沫 |
| 长度 | 90 mm |
| 直径 | 18 mm |
| 输出 1 | 近开关点： 50 mm 远端开关点： 500 mm 输出模式： 窗口 模式 输出特性： 常开触点 |
| 输出 2 | 近极限： 50 mm 远极限： 500 mm 输出模式： 上升斜坡 输出特性： 电流输出 4 mA ...20 mA |
| 光束宽度 | 宽 |
