TECHNICAL DATA
规格参数
通用规格
| 感应范围 | 60 ... 550 mm |
|---|---|
| 死区 | 0 ... 60 mm |
| 标准目标板 | 100 mm x 100 mm |
| 换能器频率 | 大约 380 kHz |
| 响应延迟 | > 10 s，继电器< 1 s，LED |
| 红色 LED | LED 1：高位指示LED 4：低位指示 |
| 绿色/黄色 LED | LED 2： 高位报警和正常工作 LED 3： 正常工作和填充不足警告 |
| DIP 开关 | 开关点/操作模式的设定 |
| 工作电压 | 10 ... 250 V DC 20 ... 250 V AC ， 47 ... 63 Hz |
| 空载电流 | < 30 mA UB = 30 V DC在 UB = 10 V DC 时 < 110 mA在 UB = 220 V AC 时 < 25 mA |
| 输出类型 | 3 路继电器输出，常开/常闭，可选 |
| 范围迟滞 | 20 mm |
| 触点负载 | 最大可切换电源： 250 V AC/30V DC，3 A（电阻负载） 最大可切换电压： 250 V AC/125 V DC |
| 使用寿命 | 电气：105 个开关周期（电阻负载）(3 A/250 V AC 或 3 A/30 V DC)最小触点负载：10 mA/5 V DC机械：20 x 106 个开关周期 |
| 温度影响 | < 4 % |
| 熔断 | ≤ 3 A 需要为每路输出使用符合 IEC 60127-2 Sheet 5 的慢熔保险丝。 建议：发生短路后，请检查设备是否运行正常。 |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 | 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 |
| 标准 | EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 |
| CCC 认证 | 自我声明 |
| 环境温度 | -20 ... 60 °C (-4 ... 140 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 防护等级 | IP65 |

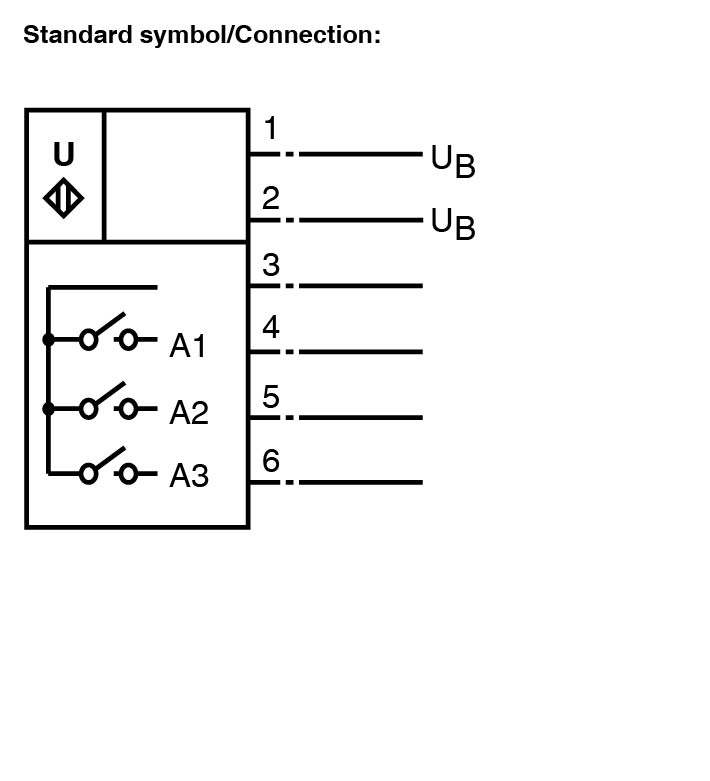

| 连接 | 母头连接器，V7（7 针），90° 电线横截面积：≤1.5 mm2 缆线直径 ∅7 ...9 mm |
| 材料 | 材料 |
| 外壳盖：PC外壳：PBT螺纹法兰：不锈钢安装连接器/缆线插座：PETP换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫 | 外壳盖：PC外壳：PBT螺纹法兰：不锈钢安装连接器/缆线插座：PETP换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫 |
| 质量 | 700 g |

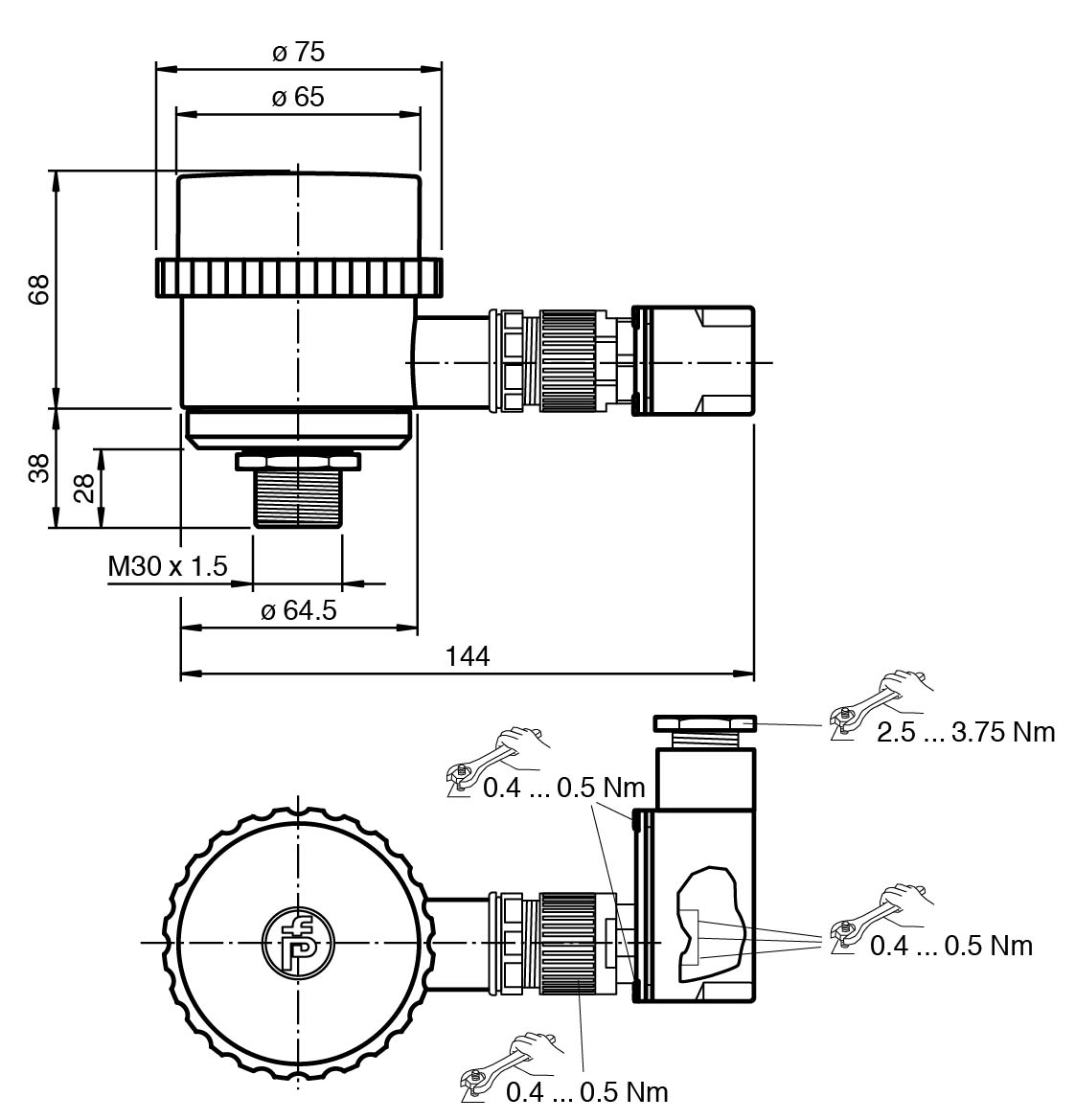

| 尺寸 | 尺寸 |
| 长度107 mm直径75 mm | 长度107 mm直径75 mm |
| 注意 | 如果缆线插座丢失或损坏，必须采用倍加福提供的同型缆线插座（V7-W 型）予以更换！ |
| 外壳 | 盖：PC外壳：PBT螺纹法兰：不锈钢安装连接器/缆线插座：PETP |
| 换能器 | 环氧树脂/空心玻璃球混合物；聚氨酯泡沫 |
| 长度 | 107 mm |
| 直径 | 75 mm |
