倍加福

UCC2500-50GK-B26-V15-Y70169749

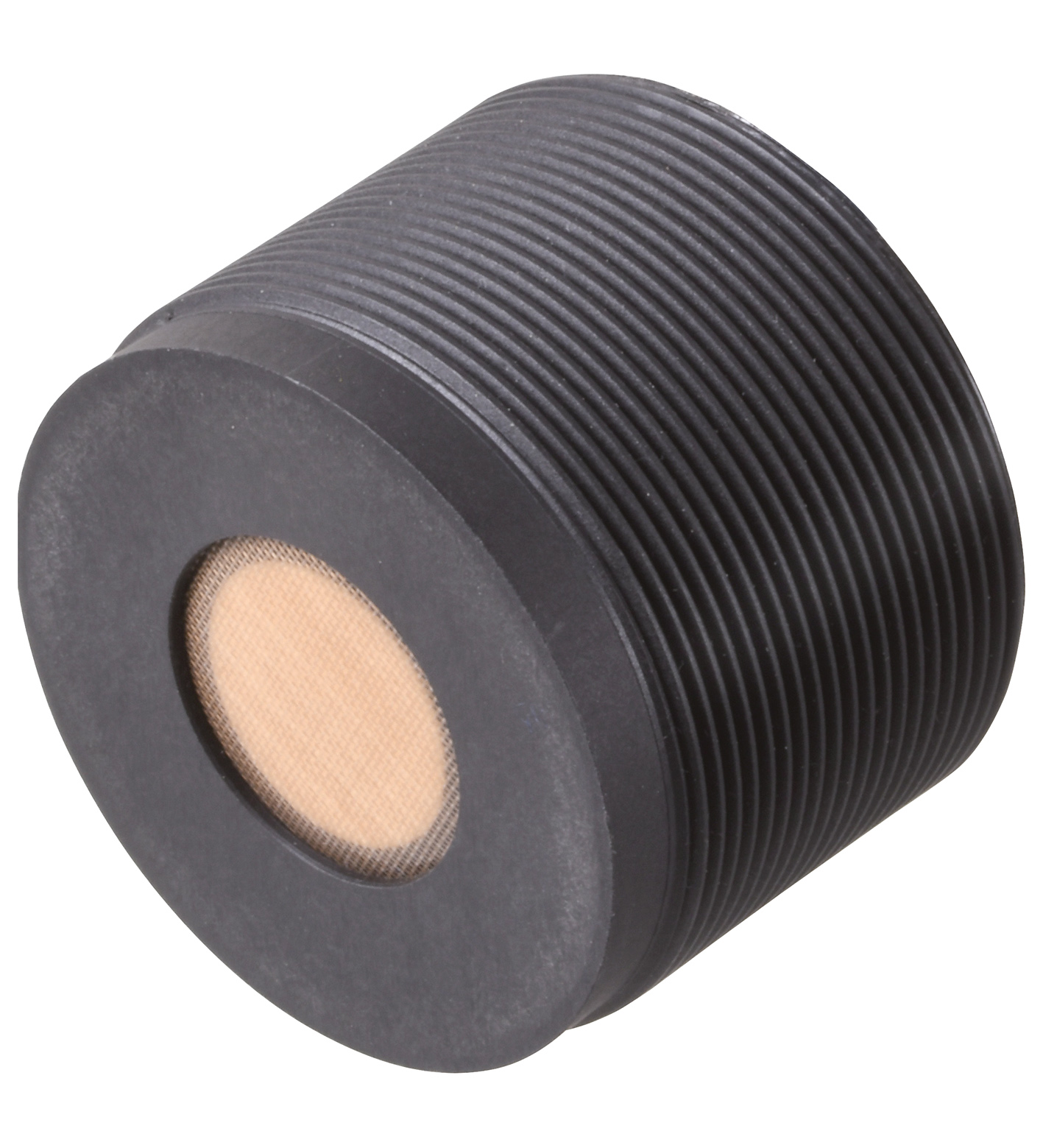

UCC2500-50GK-B26-V15-Y70169749 超声波传感器

订货号: 70169749
产品分类: 漫反射型传感器和反射板型传感器

单头系统

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

感应范围	150 ... 2500 mm
死区	0 ... 150 mm
标准目标板	100 mm x 100 mm
换能器频率	大约 120 kHz
工作电压	2,5 ... 5 V DC
空载电流	≤ 60 mA 在 3.3 V 时 DC
静态电流指示	< 3 μA 待机模式
功耗	≤ 250 mW 处于测量操作模式
可用前的时间延迟	≤ 70 ms
接口类型	物理 LIN 接口
传输速率	19,2 kBit/s (8N1)
循环时间	55 ms
分辨率	10 mm （对应 1 LSB）
输入类型	待机激活
信号电平	低： 0 ... 0,8 V
输出类型	PWM 输出 (PNP) ，不带短路保护
分辨率	脉冲长度 10 μs /cm
输出额定工作电流	max. 10 mA
温度影响	3 % 满量程值在整个温度范围内
电磁兼容性	电磁兼容性
指令 2014/30/EUEN IEC 60947-5-2:2020 : 章节 8.2.6.2.2、8.2.6.2.3、8.2.6.3 传感器设计为由电池供电。传感器信号将在控制单元中得到进一步处理，这也是为了确保提供 EMC 防护。	指令 2014/30/EUEN IEC 60947-5-2:2020 : 章节 8.2.6.2.2、8.2.6.2.3、8.2.6.3 传感器设计为由电池供电。传感器信号将在控制单元中得到进一步处理，这也是为了确保提供 EMC 防护。
指令 2014/30/EU	EN IEC 60947-5-2:2020 : 章节 8.2.6.2.2、8.2.6.2.3、8.2.6.3 传感器设计为由电池供电。传感器信号将在控制单元中得到进一步处理，这也是为了确保提供 EMC 防护。
UL 认证	UL 认证，一般用途， 2 类电源
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	连接器插头
防护等级	IP67
材料	材料
外壳PBT换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫，带 PTFE 涂层	外壳PBT换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫，带 PTFE 涂层
连接器	连接器
螺纹M12 x 1针脚数5	螺纹M12 x 1针脚数5
质量	115 g

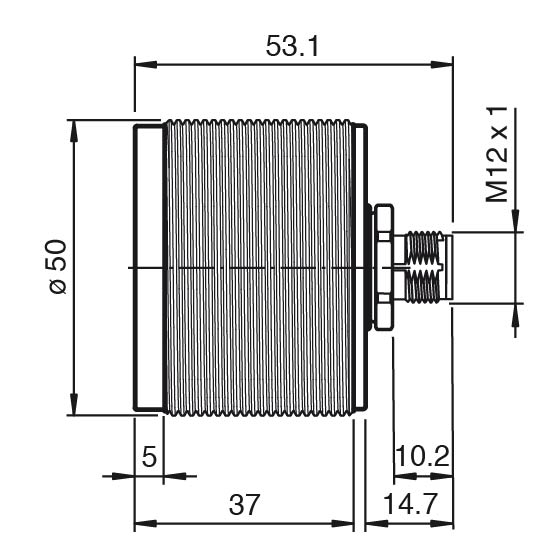

尺寸	尺寸
高度54 mm宽度50 mm长度50 mm	高度54 mm宽度50 mm长度50 mm
外壳	PBT
换能器	环氧树脂/空心玻璃球混合物；聚氨酯泡沫，带 PTFE 涂层
螺纹	M12 x 1
针脚数	5
高度	54 mm
宽度	50 mm
长度	50 mm
默认设置	温度补偿地址设置 7
光束宽度	宽
供货范围	2 螺母塑料
