产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 感应范围 | 250 ... 4000 mm |
|---|---|
| 死区 | 0 ... 250 mm |
| 标准目标板 | 100 mm x 100 mm |
| 换能器频率 | 大约 75 kHz |
| 工作电压 | 8 ... 18 V DC ，纹波 10 %SS |
| 空载电流 | ≤ 20 mA 当 12 V DC |
| 功耗 | ≤ 250 mW 处于测量操作模式 |
| 可用前的时间延迟 | ≤ 95 ms |
| 接口类型 | 物理 LIN 接口 |
| 传输速率 | 19,2 kBit/s (8N1) |
| 循环时间 | 80 ms |
| 分辨率 | 2,5 mm |
| 重复精度 | ≤ 0,1 % 满量程值 |
| 温度影响 | 3 % 满量程值 在整个温度范围内 |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN IEC 60947-5-2:2020 : 章节 8.2.6.2.2、8.2.6.2.3、8.2.6.3 传感器设计为由电池供电。传感器信号将在控制单元中得到进一步处理，这也是为了确保提供 EMC 防护。 | 指令 2014/30/EUEN IEC 60947-5-2:2020 : 章节 8.2.6.2.2、8.2.6.2.3、8.2.6.3 传感器设计为由电池供电。传感器信号将在控制单元中得到进一步处理，这也是为了确保提供 EMC 防护。 |
| 指令 2014/30/EU | EN IEC 60947-5-2:2020 : 章节 8.2.6.2.2、8.2.6.2.3、8.2.6.3 传感器设计为由电池供电。传感器信号将在控制单元中得到进一步处理，这也是为了确保提供 EMC 防护。 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 连接类型 | 带插头的固定缆线 |
| 防护等级 | IP66 / IP67 ( 不包含连接器 ) |
| 材料 | 材料 |
| 外壳PBT换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫，带 PTFE 涂层 | 外壳PBT换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫，带 PTFE 涂层 |

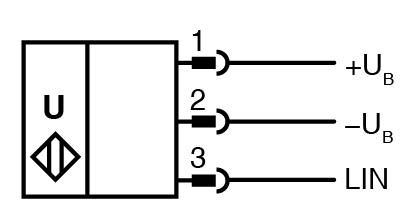

| 连接器 | 连接器 |
| 类型JST 连接器：PHR-3针脚数3 | 类型JST 连接器：PHR-3针脚数3 |
| 电缆 | 电缆 |
| 电缆直径3 x 0.25 mm2材料PVC长度L150 mm | 电缆直径3 x 0.25 mm2材料PVC长度L150 mm |
| 质量 | 100 g |

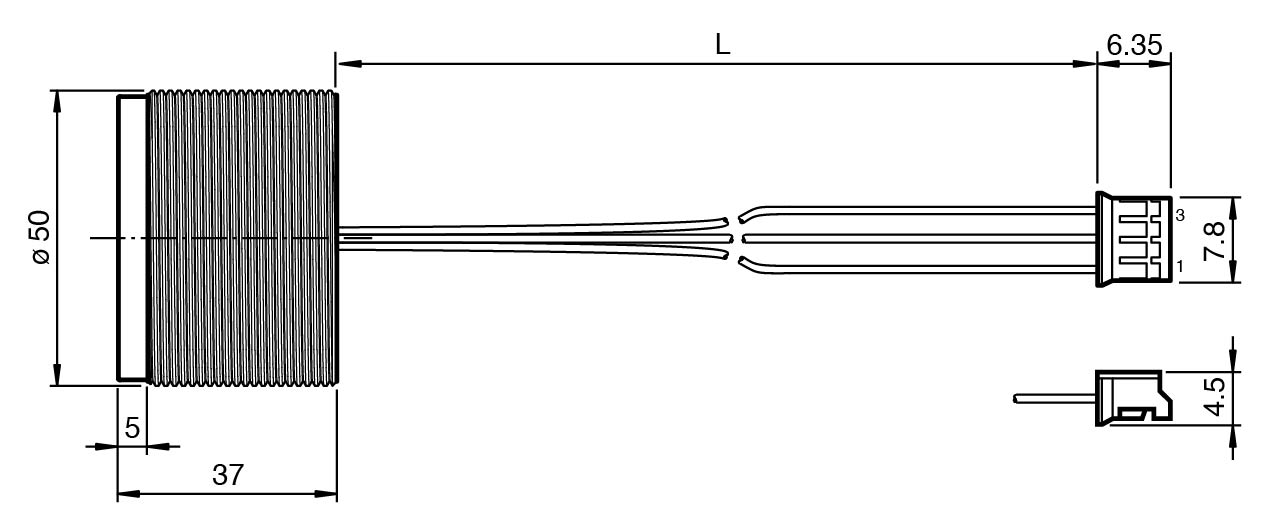

| 尺寸 | 尺寸 |
| 高度37 mm宽度50 mm长度50 mm | 高度37 mm宽度50 mm长度50 mm |
| 外壳 | PBT |
| 换能器 | 环氧树脂/空心玻璃球混合物；聚氨酯泡沫，带 PTFE 涂层 |
| 类型 | JST 连接器：PHR-3 |
| 针脚数 | 3 |
| 电缆直径 | 3 x 0.25 mm2 |
| 材料 | PVC |
| 长度 | 150 mm |
| 高度 | 37 mm |
| 宽度 | 50 mm |
| 长度 | 50 mm |
| 输出 | 温度补偿 地址设置 7 |
| 供货范围 | 1 螺母 塑料 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
