TECHNICAL DATA
规格参数
通用规格
| 感应范围 | 20 ... 60 mm ，最佳距离： 45 mm |
|---|---|
| 换能器频率 | 大约 255 kHz |
| 非易失性存储器 | EEPROM |
| 写循环 | 300000 |
| 绿色 LED | 指示：检测到单张材料 |
| 黄色 LED | 指示：未检测到板材（空气） |
| 红色 LED | 指示：检测到两张板材 闪烁：设备故障 |
| 工作电压 | 18 ... 30 V DC ，纹波 10 %SS |
| 空载电流 | ≤ 40 mA |
| 功耗 | ≤ 550 mW |
| 可用前的时间延迟 | ≤ 300 ms |
| 输入类型 | 功能输入 0 电平：-UB ...-UB + 1V1 电平：+UB - 1 V ...+UB |
| 脉冲长度 | ≥ 100 ms |
| 阻抗 | ≥ 60 kΩ |
| 名称 | 输出 1、2 |
| 编号 | 2 |
| 输出功能 | 输出 1： 检测到单张材料 输出 2： 检测到双张材料 |
| 输出类型 | 开关输出： PNP ， 常开触点 |
| 额定工作电流 | 100 mA 每路输出 |
| 电压降 | ≤ 3 V |
| 接通延时 | 15 ms |
| 断开延时 | 15 ms |
| 熔断 | 反极性保护 ， 防过载和短路 |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 | 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 |
| 标准 | EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 |
| UL 认证 | cULus 认证，一般用途，2 类电源 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | 0 ... 60 °C (32 ... 140 °F) |
| 存储温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 连接类型 | 带插头的固定缆线 |

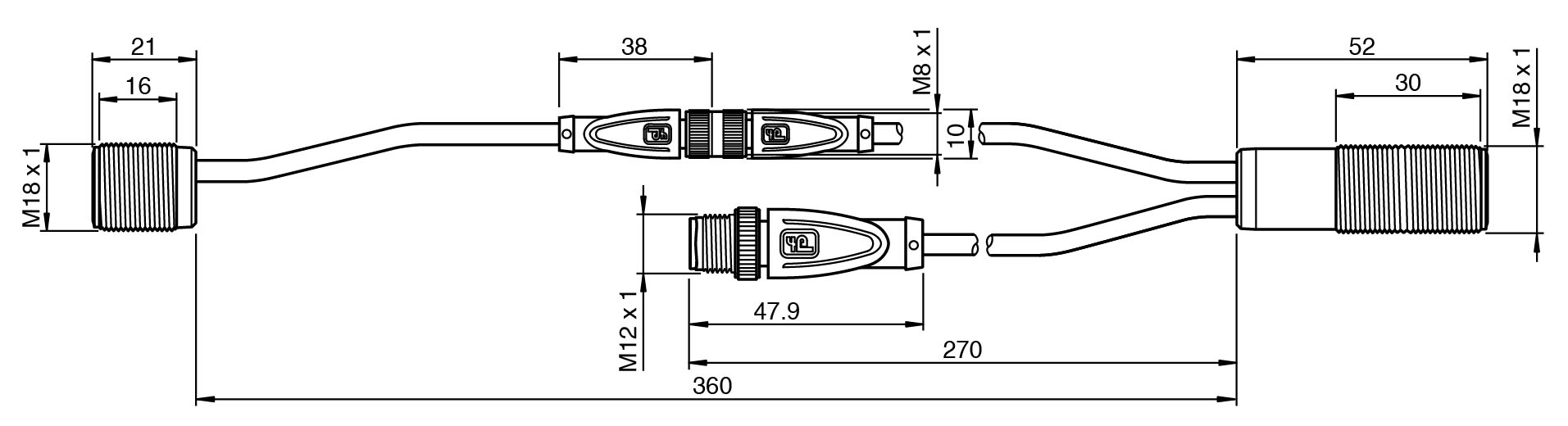

| 外壳长度 | 外壳长度 |
| 超声波发射器21 mm超声波接收器52 mm | 超声波发射器21 mm超声波接收器52 mm |
| 外壳直径 | 外壳直径 |
| 超声波发射器18 mm超声波接收器18 mm | 超声波发射器18 mm超声波接收器18 mm |
| 防护等级 | IP54 |
| 材料 | 材料 |
| 外壳不锈钢 1.4305/AISI 303，聚酰胺塑料零件换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫 | 外壳不锈钢 1.4305/AISI 303，聚酰胺塑料零件换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫 |

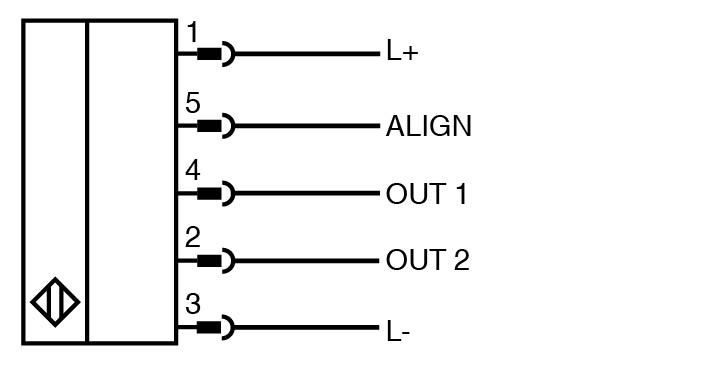

| 连接器 | 连接器 |
| 螺纹M12 x 1针脚数5 | 螺纹M12 x 1针脚数5 |
| 电缆 | 电缆 |
| 电缆直径4,3 mm弯曲半径5 x 直径 ， 固定安装材料PUR颜色黑色长度L大约 200 mm | 电缆直径4,3 mm弯曲半径5 x 直径 ， 固定安装材料PUR颜色黑色长度L大约 200 mm |
| 质量 | 75 g |
| 紧固螺丝的紧固扭矩 | 最大 20 Nm |
| 超声波发射器 | 21 mm |
| 超声波接收器 | 52 mm |
| 超声波发射器 | 18 mm |
| 超声波接收器 | 18 mm |
| 外壳 | 不锈钢 1.4305/AISI 303，聚酰胺塑料零件 |
| 换能器 | 环氧树脂/空心玻璃球混合物；聚氨酯泡沫 |
| 螺纹 | M12 x 1 |
| 针脚数 | 5 |
| 电缆直径 | 4,3 mm |
| 弯曲半径 | 5 x 直径 ， 固定安装 |
| 材料 | PUR |
| 颜色 | 黑色 |
| 长度 | 大约 200 mm |
