倍加福

UDC-18GM-400-3E2

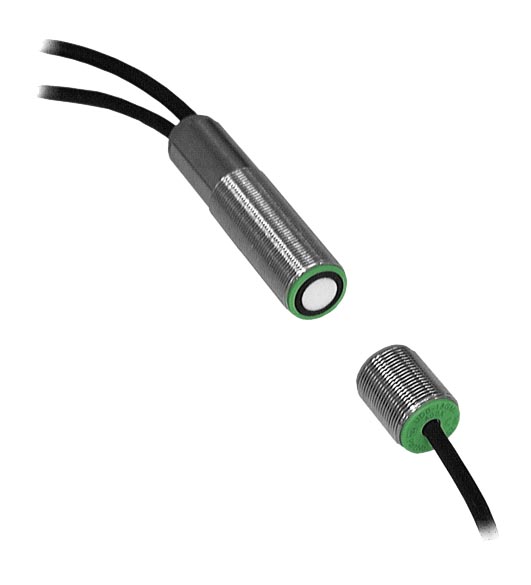

UDC-18GM-400-3E2 双张材料传感器

订货号: 235852
产品分类: 双张检测传感器

双张材料传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

感应范围	20 ... 60 mm ，最佳距离：45 mm
换能器频率	395 kHz
绿色 LED	指示：检测到单张材料
黄色 LED	指示：未检测到板材（空气）
红色 LED	指示：检测到两张板材
工作电压	18 ... 30 V DC ，纹波 10 %SS
空载电流	< 80 mA
可用前的时间延迟	< 500 ms
输入类型	功能输入 0 电平：-UB ...-UB + 1V1 电平：+UB - 1 V ...+UB
脉冲长度	≥ 100 ms
阻抗	≥ 4 kΩ

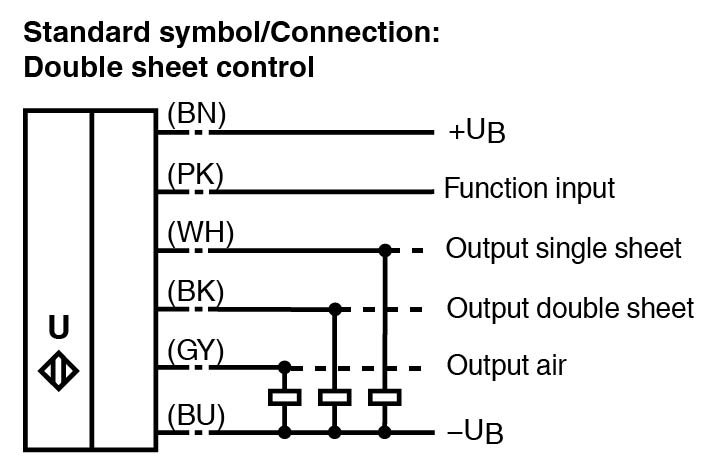

输出类型	3 路开关输出，PNP，常开
额定工作电流	3 x 100 mA ，短路/过载保护
电压降	≤ 2 V
接通延时	大约 15 ms （可应要求提供更短的响应时间）
断开延时	大约 15 ms （可应要求提供更短的响应时间）
脉冲扩展	最小 120 ms 可编程
符合标准	符合标准
标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019	标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
标准	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
UL 认证	cULus 认证，一般用途，2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	0 ... 60 °C (32 ... 140 °F)
存储温度	-40 ... 70 °C (-40 ... 158 °F)
连接类型	电缆 PVC ， 2 m
线芯横截面积	0,14 mm2
防护等级	IP67
材料	材料
外壳黄铜镀镍；塑料部件：PBT换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫	外壳黄铜镀镍；塑料部件：PBT换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫
质量	150 g

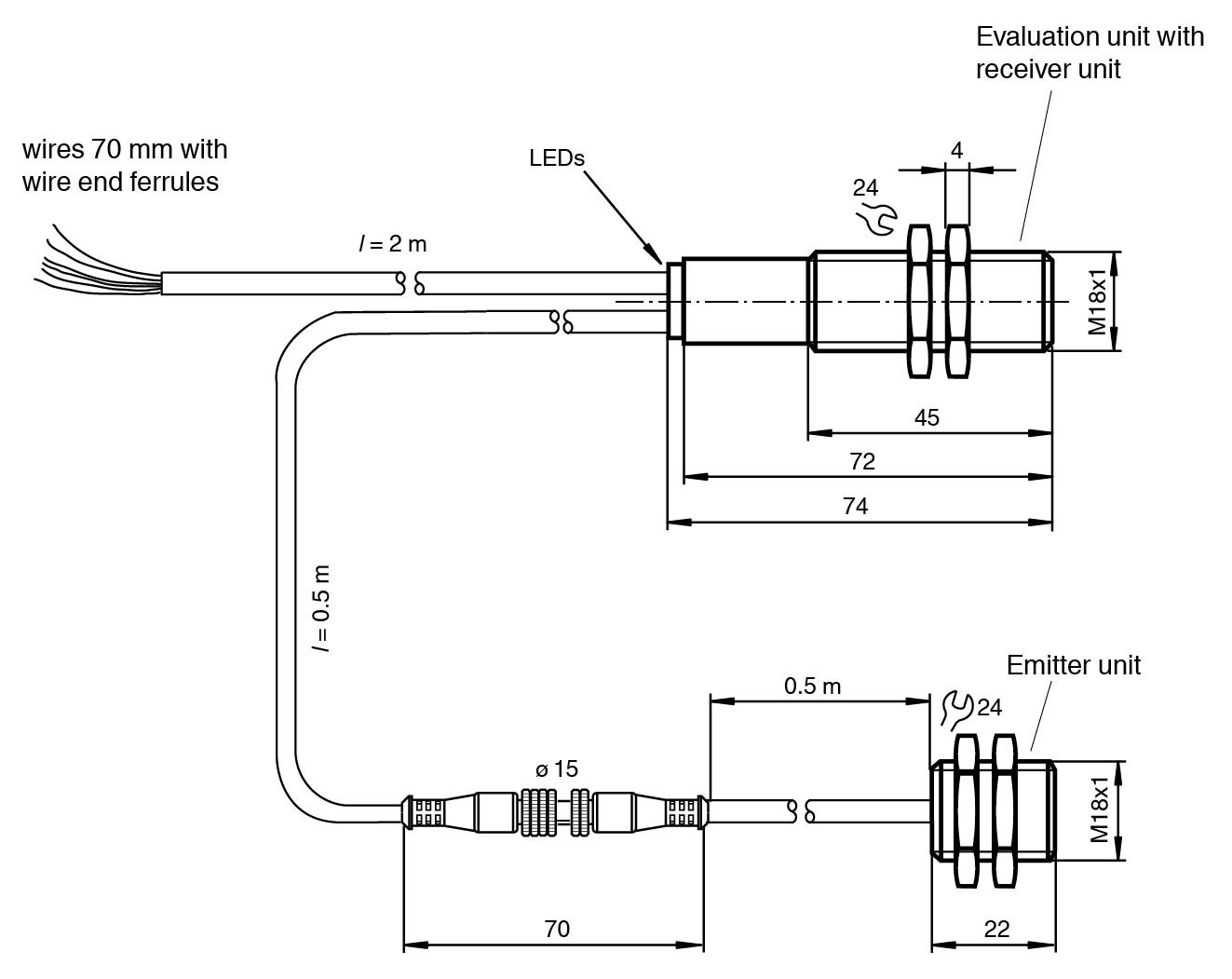

尺寸	尺寸
长度74 mm直径18 mm	长度74 mm直径18 mm
外壳	黄铜镀镍；塑料部件：PBT
换能器	环氧树脂/空心玻璃球混合物；聚氨酯泡沫
长度	74 mm
直径	18 mm
补充信息	外部编程适配器的开关设置： “输出负载”：下拉 “输出逻辑”： inv
