TECHNICAL DATA
规格参数
通用规格
| 感应范围 | 20 ... 60 mm ，最佳距离：45 mm |
|---|---|
| 换能器频率 | 395 kHz |
| 绿色 LED | 指示：检测到单张材料 |
| 黄色 LED | 指示：未检测到板材（空气） |
| 红色 LED | 指示：检测到两张板材 |
| 工作电压 | 18 ... 30 V DC ，纹波 10 %SS |
| 空载电流 | < 50 mA |
| 可用前的时间延迟 | < 500 ms |
| 输入类型 | 功能输入 0 电平：-UB ...-UB + 1V1 电平：+UB - 1 V ...+UB |
| 脉冲长度 | ≥ 100 ms |
| 阻抗 | ≥ 4 kΩ |

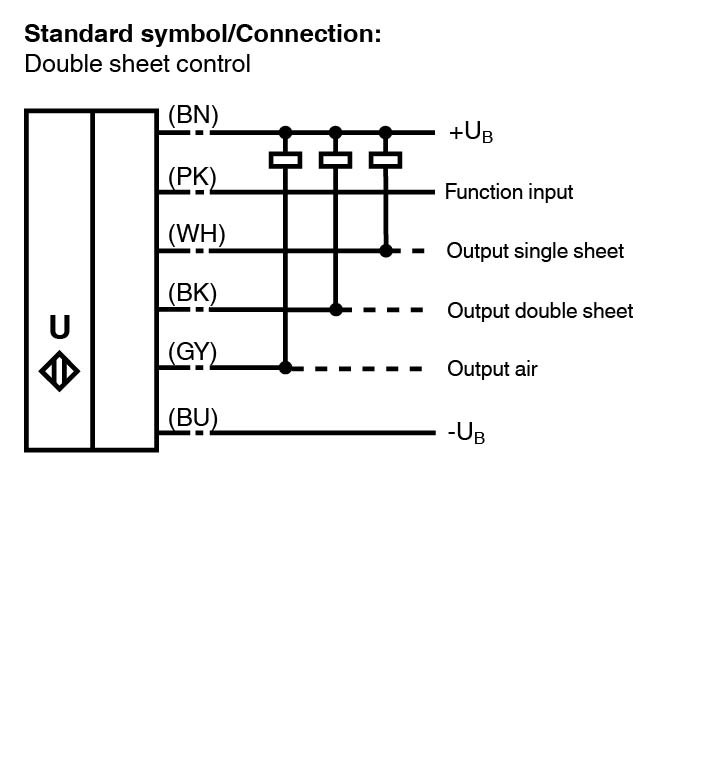

| 输出类型 | 3 路开关输出，NPN，常开 |
| 额定工作电流 | 3 x 100 mA ，短路/过载保护 |
| 电压降 | ≤ 3 V |
| 接通延时 | 大约 15 ms （可应要求提供更短的响应时间） |
| 断开延时 | 大约 15 ms （可应要求提供更短的响应时间） |
| 脉冲扩展 | 最小 120 ms 可编程 |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 | 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 |
| 标准 | EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 |
| UL 认证 | cULus 认证，一般用途，2 类电源 |
| 环境温度 | 0 ... 60 °C (32 ... 140 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 连接类型 | 带插头的固定缆线 |
| 防护等级 | IP67 |
| 材料 | 材料 |
| 外壳黄铜镀镍；塑料部件：PBT换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫 | 外壳黄铜镀镍；塑料部件：PBT换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫 |
| 连接器 | 连接器 |
| 针脚数6连接组件Tyco 连接器： 103653-5 Tyco 端子： 5-104505-7 | 针脚数6连接组件Tyco 连接器： 103653-5 Tyco 端子： 5-104505-7 |
| 电缆 | 电缆 |
| 电缆直径4,6 mm +/- 3 mm线芯横截面积0,14 mm2长度L2 m | 电缆直径4,6 mm +/- 3 mm线芯横截面积0,14 mm2长度L2 m |

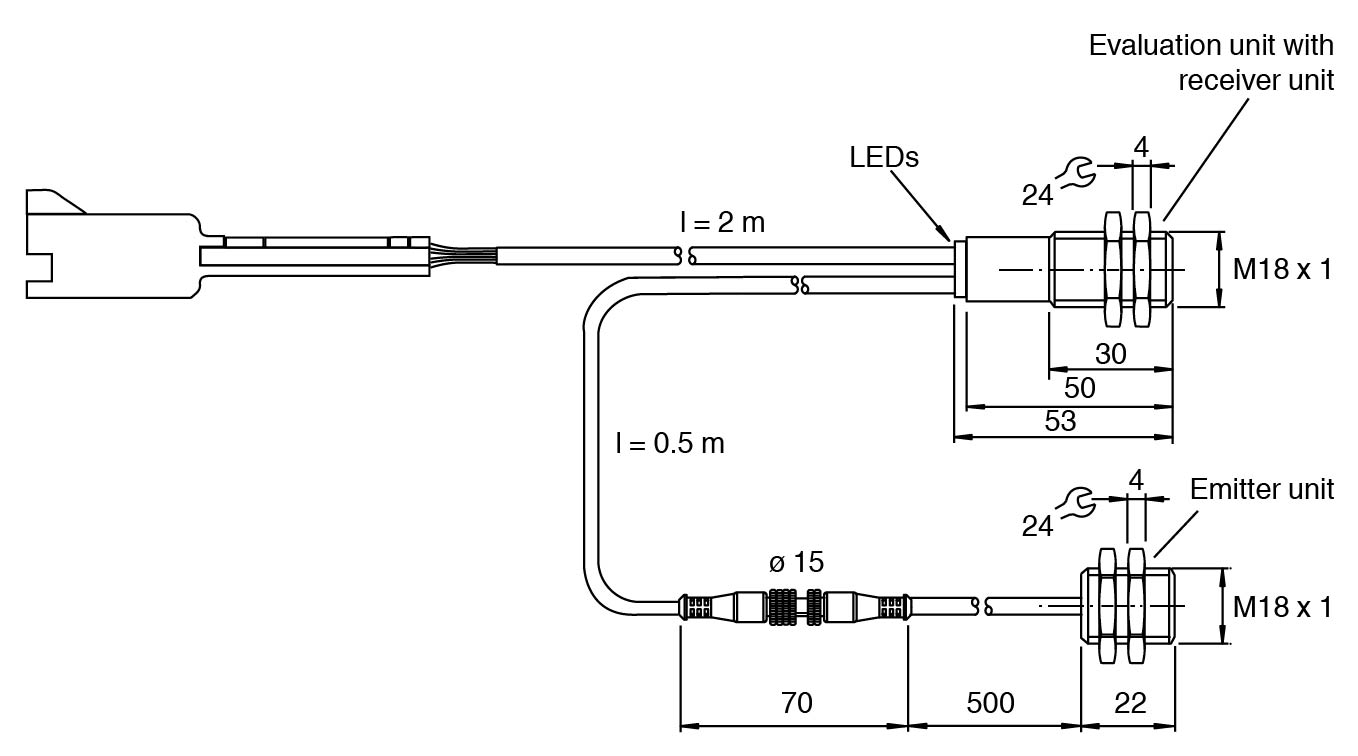

| 尺寸 | 尺寸 |
| 长度50 mm直径18 mm | 长度50 mm直径18 mm |
| 安装 | 有 螺母，M18 |
| 外壳 | 黄铜镀镍；塑料部件：PBT |
| 换能器 | 环氧树脂/空心玻璃球混合物；聚氨酯泡沫 |
| 针脚数 | 6 |
| 连接组件 | Tyco 连接器： 103653-5 Tyco 端子： 5-104505-7 |
| 电缆直径 | 4,6 mm +/- 3 mm |
| 线芯横截面积 | 0,14 mm2 |
| 长度 | 2 m |
| 长度 | 50 mm |
| 直径 | 18 mm |
| 补充信息 | 外部编程适配器的开关设置： “输出负载”： 上拉 “输出逻辑”： inv |
