产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 感应范围 | 50 ... 150 mm ，最佳距离： 80 mm |
|---|---|
| 换能器频率 | 85 kHz |
| 绿色 LED | 指示：检测到单张金属板 |
| 黄色 LED | 指示：未检测到金属板（空气） |
| 红色 LED | 指示：检测到双金属板 |
| 工作电压 | 18 ... 30 V DC ，纹波 10 %SS |
| 空载电流 | < 200 mA |
| 可用前的时间延迟 | < 500 ms |
| 输入类型 | 功能输入 0 电平：-UB ...-UB + 1V1 电平：+UB - 1 V ...+UB |
| 脉冲长度 | ≥ 100 ms |
| 功能 | 在正常操作模式下，功能输入端必须与 UB+ 或 UB- 连接 |
| 阻抗 | ≥ 4 kΩ |

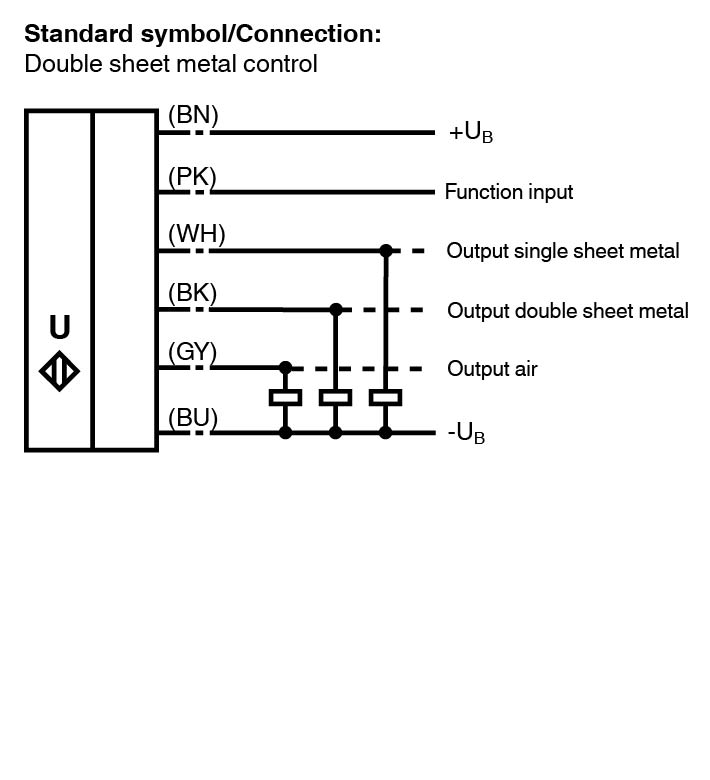

| 输出类型 | 3 路开关输出，PNP，常闭 |
| 额定工作电流 | 3 x 100 mA ，短路/过载保护 |
| 电压降 | ≤ 3 V |
| 接通延时 | 大约 30 ms |
| 断开延时 | 大约 30 ms |
| 脉冲扩展 | 最小 120 ms 可编程 |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 | 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 |
| 标准 | EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 |
| UL 认证 | cULus 认证，一般用途，2 类电源 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | 0 ... 50 °C (32 ... 122 °F) |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 连接类型 | 电缆 PVC ， 2 m |
| 线芯横截面积 | 0,14 mm2 |
| 防护等级 | IP65 |
| 材料 | 材料 |
| 外壳黄铜镀镍；塑料部件：PBT换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫 | 外壳黄铜镀镍；塑料部件：PBT换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫 |
| 质量 | 300 g |

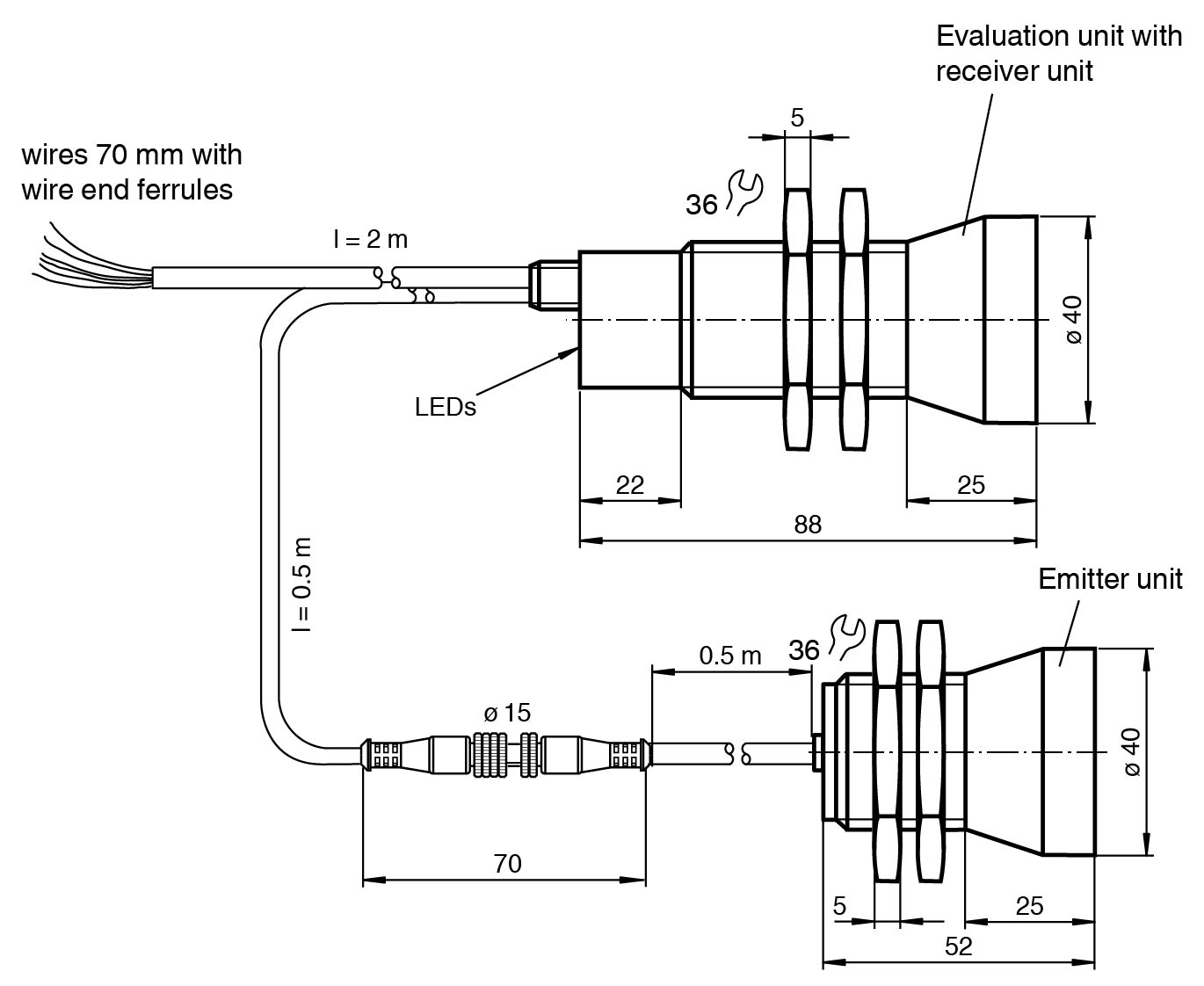

| 尺寸 | 尺寸 |
| 长度90 mm直径40 mm | 长度90 mm直径40 mm |
| 外壳 | 黄铜镀镍；塑料部件：PBT |
| 换能器 | 环氧树脂/空心玻璃球混合物；聚氨酯泡沫 |
| 长度 | 90 mm |
| 直径 | 40 mm |
| 补充信息 | 外部编程适配器的开关设置： “输出负载”： 下拉 “输出逻辑”： inv |
