产品数据表

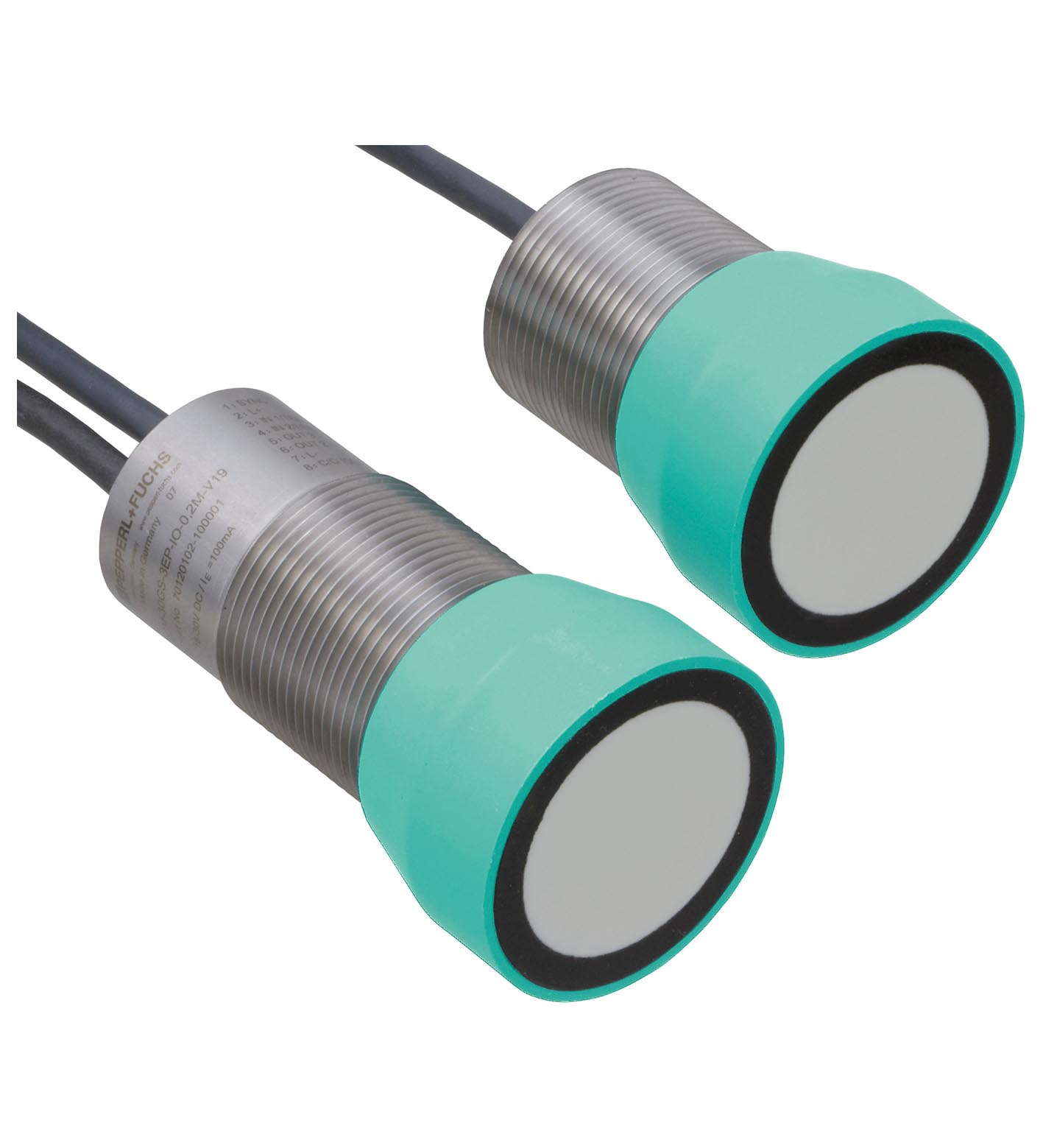

IO-Link Parameter Datasheet UDCM-30GS-3EP-IO-0,2M-V19
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 感应范围 | 50 ... 150 mm ，最佳距离： 80 mm |
|---|---|
| 换能器频率 | 大约 85 kHz |
| 非易失性存储器 | EEPROM |
| 写循环 | 300000 |
| 绿色 LED | 指示：检测到单张材料 闪烁 (1 Hz) - 待机模式 短间歇闪烁 (1 Hz) - IO-Link 模式 |
| 黄色 LED | 指示：未检测到板材（空气） |
| 红色 LED | 指示：检测到两张板材 闪烁：设备故障 |
| 工作电压 | 18 ... 30 V DC ，纹波 10 %SS |
| 空载电流 | ≤ 100 mA |
| 功耗 | ≤ 1500 mW |
| 可用前的时间延迟 | ≤ 300 ms |
| 接口类型 | IO-Link |
| IO-Link 修正 | 1.1 |
| 设备配置文件 | 识别和诊断 - I&D |
| 过程数据 | 输入： 16 Bit - 测量值 8 Bit - 选定的阈值设置 2 Bit - 开关信号 3 Bit 输出： 8 Bit - 阈值设置 2 Bit - 禁用传感器 1 Bit |
| 供应商 ID | 1 (0x0001) |
| 设备 ID | 3148294 (0x300A06) |
| 传输速率 | COM 1 (4.8 kBaud) |
| 最小循环时间 | 22,4 ms |
| SIO 模式支持 | 是 |
| 兼容主端口类型 | A 类（使用附件中列出的适配器缆线） B 类（使用 3 极适配器或 3 线缆线） |
| 名称 | 同步 |
| 输入/输出类型 | 1 个同步连接，双向 |
| 0 电平0 ... 1 V1 电平2,5 V ... UB输入阻抗> 22 kΩ输出额定工作电流电流源 < 2,5 mA脉冲长度0,4 ... 6 ms 带外部控件，低电平有效 | 0 电平0 ... 1 V1 电平2,5 V ... UB输入阻抗> 22 kΩ输出额定工作电流电流源 < 2,5 mA脉冲长度0,4 ... 6 ms 带外部控件，低电平有效 |
| 同步频率 | 同步频率 |
| 共模操作≤ 140 Hz多路转换操作≤ 140 Hz /n，n = 传感器的数量 ，n ≤ 10 | 共模操作≤ 140 Hz多路转换操作≤ 140 Hz /n，n = 传感器的数量 ，n ≤ 10 |
| 0 电平 | 0 ... 1 V |
| 1 电平 | 2,5 V ... UB |
| 输入阻抗 | > 22 kΩ |
| 输出额定工作电流 | 电流源 < 2,5 mA |
| 脉冲长度 | 0,4 ... 6 ms 带外部控件，低电平有效 |
| 共模操作 | ≤ 140 Hz |
| 多路转换操作 | ≤ 140 Hz /n，n = 传感器的数量 ，n ≤ 10 |
| 名称 | IN2/反馈 |
| 输入/输出类型 | 可通过 IO-Link 编程的输入或输出 : 选择阈值设置的输入（出厂默认） 输出为反馈输出 |
| 输入类型 | 数字输入 |
| 信号0 电平： 0 ... + 1V1 电平： +UB - 1 V ... +UB输入阻抗≥ 60 kΩ脉冲长度≥ 100 ms | 信号0 电平： 0 ... + 1V1 电平： +UB - 1 V ... +UB输入阻抗≥ 60 kΩ脉冲长度≥ 100 ms |
| 输出类型 | PNP |
| 额定工作电流Ie8 mA电压降< 3 V熔断反极性保护 ，过载和短路保护 | 额定工作电流Ie8 mA电压降< 3 V熔断反极性保护 ，过载和短路保护 |
| 信号 | 0 电平： 0 ... + 1V1 电平： +UB - 1 V ... +UB |
| 输入阻抗 | ≥ 60 kΩ |
| 脉冲长度 | ≥ 100 ms |
| 额定工作电流 | 8 mA |
| 电压降 | < 3 V |
| 熔断 | 反极性保护 ，过载和短路保护 |
| 名称 | IN1/示教 |
| 输入类型 | 0 电平： 0 ... + 1V1 电平： +UB - 1 V ... +UB |
| 脉冲长度 | ≥ 100 ms |
| 阻抗 | ≥ 60 kΩ |
| 名称 | 输出 1 ... 3 |
| 编号 | 3 |
| 输出功能 | 输出 1： 检测到单张材料 输出 2： 检测到双张材料 输出 3： 未检测到板材（空气） |
| 输出类型 | 推挽（4 合 1）输出 ( 常开/常闭 可编程 ) 检测到事件时输出高电平：NPN = 开 / PNP = 闭 |
| 额定工作电流 | 100 mA 每路输出 |
| 电压降 | ≤ 3 V |
| 接通延时 | 30 ms （可编程） |
| 断开延时 | 30 ms （可编程） |
| 脉冲扩展 | 可被激活（100 ms 或 IO-Link 循环时间） |
| 熔断 | 反极性保护 ， 防过载和短路 |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 IEC 61131-9 / IO-Link V1.1.3 | 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 IEC 61131-9 / IO-Link V1.1.3 |
| 标准 | EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 IEC 61131-9 / IO-Link V1.1.3 |
| UL 认证 | cULus 认证，一般用途，2 类电源 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | 0 ... 60 °C (32 ... 140 °F) |
| 存储温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 连接类型 | 带插头的固定缆线 |

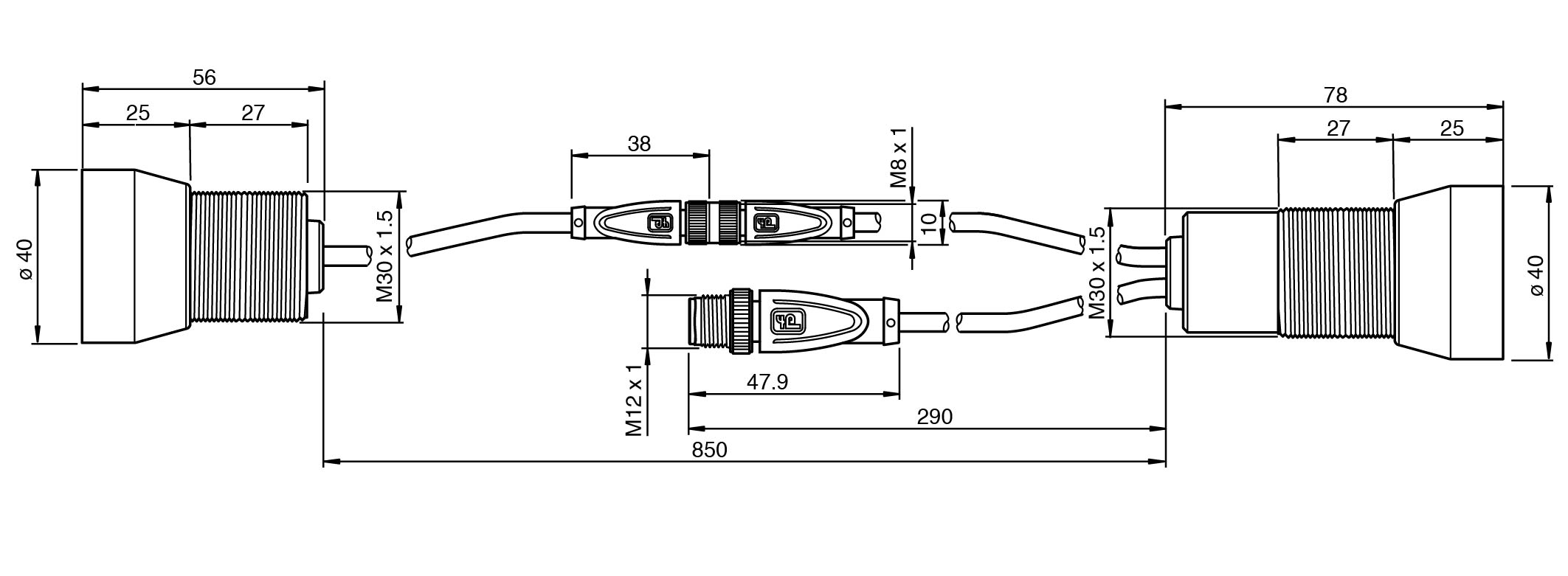

| 外壳长度 | 外壳长度 |
| 超声波发射器56 mm超声波接收器78 mm | 超声波发射器56 mm超声波接收器78 mm |
| 外壳直径 | 外壳直径 |
| 超声波发射器30 mm超声波接收器30 mm | 超声波发射器30 mm超声波接收器30 mm |
| 防护等级 | IP65 |
| 材料 | 材料 |
| 外壳不锈钢 1.4305/AISI 303，聚酰胺塑料零件换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫 | 外壳不锈钢 1.4305/AISI 303，聚酰胺塑料零件换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫 |

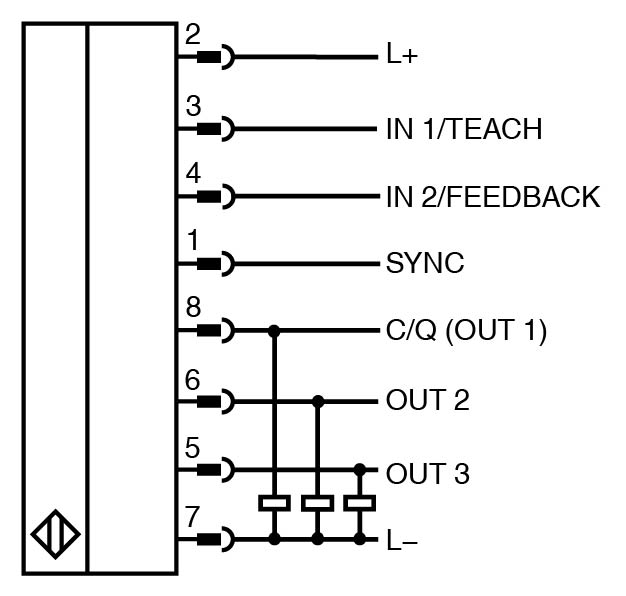

| 连接器 | 连接器 |
| 螺纹M12 x 1针脚数8 | 螺纹M12 x 1针脚数8 |
| 电缆 | 电缆 |
| 电缆直径4,3 mm弯曲半径5 x 直径 ， 固定安装材料PUR颜色黑色长度L大约 200 mm | 电缆直径4,3 mm弯曲半径5 x 直径 ， 固定安装材料PUR颜色黑色长度L大约 200 mm |
| 质量 | 300 g |
| 紧固螺丝的紧固扭矩 | 最大 30 Nm |
| 超声波发射器 | 56 mm |
| 超声波接收器 | 78 mm |
| 超声波发射器 | 30 mm |
| 超声波接收器 | 30 mm |
| 外壳 | 不锈钢 1.4305/AISI 303，聚酰胺塑料零件 |
| 换能器 | 环氧树脂/空心玻璃球混合物；聚氨酯泡沫 |
| 螺纹 | M12 x 1 |
| 针脚数 | 8 |
| 电缆直径 | 4,3 mm |
| 弯曲半径 | 5 x 直径 ， 固定安装 |
| 材料 | PUR |
| 颜色 | 黑色 |
| 长度 | 大约 200 mm |
