TECHNICAL DATA
规格参数
通用规格
| 感应范围 | 20 ... 60 mm ，最佳距离：45 mm |
|---|---|
| 换能器频率 | 255 kHz |
| 绿色 LED | 显示：准备就绪 |
| 黄色 LED | 显示：检测到接合点 |
| 红色 LED | 指示：未检测到板材（空气） |
| 工作电压 | 18 ... 30 V DC ，纹波 10 %SS |
| 空载电流 | < 60 mA |
| 可用前的时间延迟 | < 500 ms |
| 输入类型 | 示教输入 0 电平：-UB ...-UB + 1V1 电平：+UB - 1 V ...+UB |
| 脉冲长度 | ≥ 500 ms |
| 阻抗 | ≥ 10 kΩ |

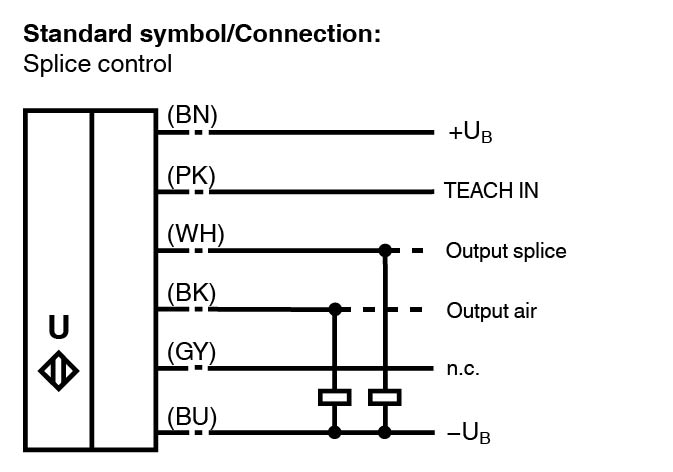

| 输出类型 | 2 路开关输出，PNP，常闭 |
| 额定工作电流 | 2 x 100 mA ，短路/过载保护 |
| 电压降 | ≤ 3 V |
| 接通延时 | ≤ 600 µs |
| 断开延时 | ≤ 600 µs |
| 脉冲扩展 | ≥ 120 ms 可编程 |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 | 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 |
| 标准 | EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 |
| UL 认证 | cULus 认证，一般用途 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | 0 ... 60 °C (32 ... 140 °F) |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 防护等级 | IP67 |
| 连接 | 2 m PVC 缆线 0.14 mm2 |
| 材料 | 材料 |
| 外壳黄铜镀镍；塑料部件：PBT换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫 | 外壳黄铜镀镍；塑料部件：PBT换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫 |
| 质量 | 150 g |

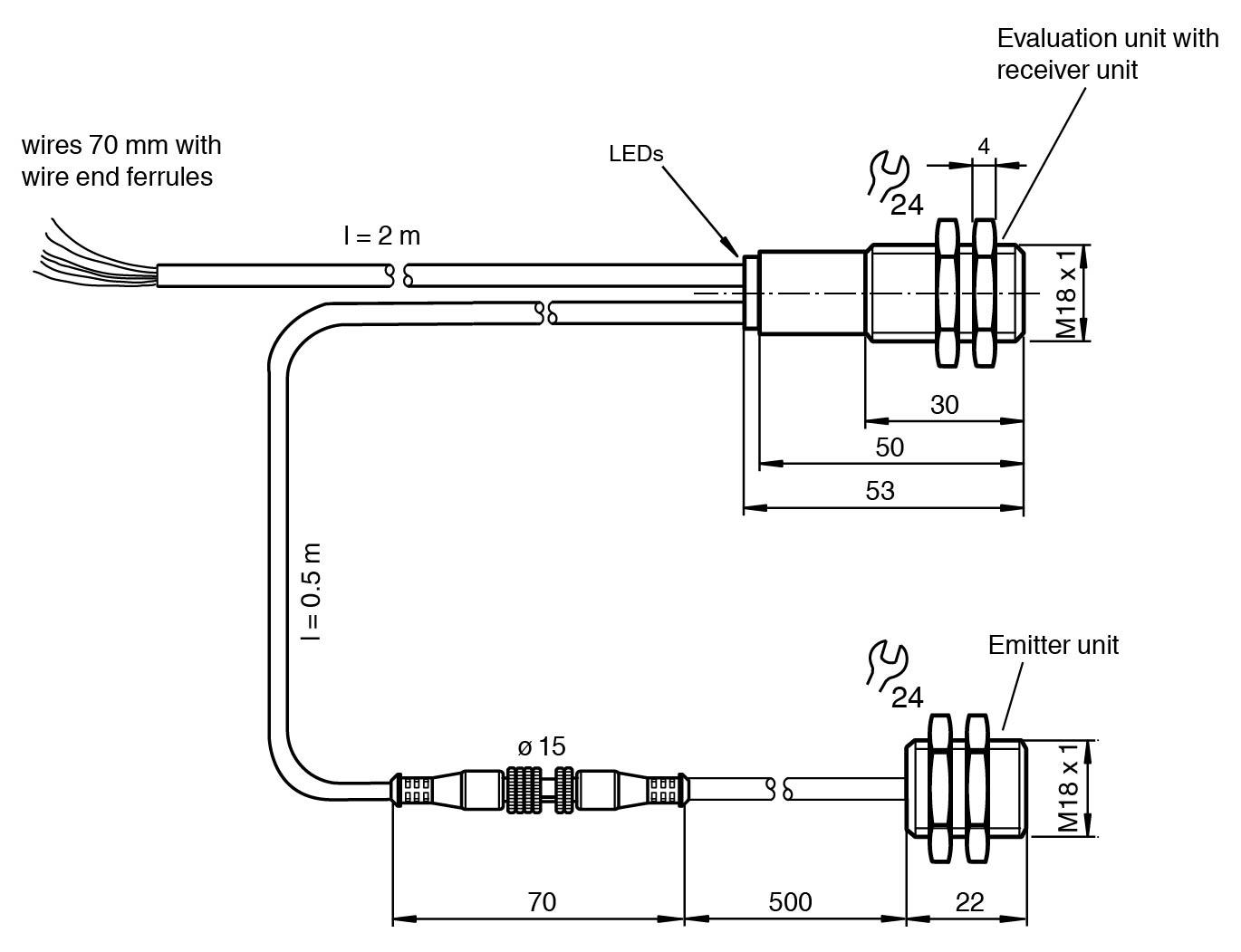

| 尺寸 | 尺寸 |
| 长度53 mm直径18 mm | 长度53 mm直径18 mm |
| 外壳 | 黄铜镀镍；塑料部件：PBT |
| 换能器 | 环氧树脂/空心玻璃球混合物；聚氨酯泡沫 |
| 长度 | 53 mm |
| 直径 | 18 mm |
