倍加福

UMB800-18H40-E5-2M-Y

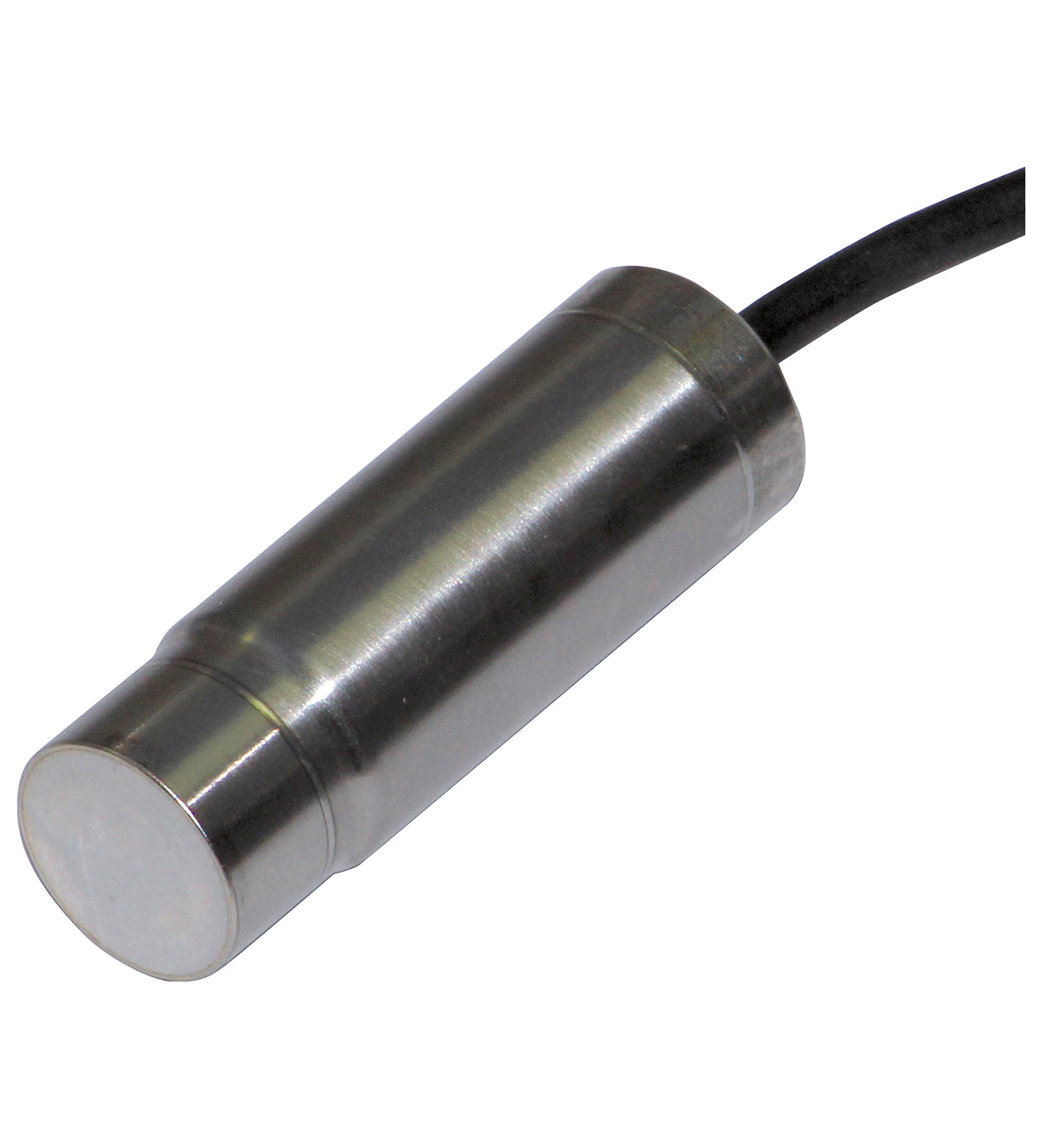

UMB800-18H40-E5-2M-Y 超声波传感器

订货号: 70125164
产品分类: 漫反射型传感器和反射板型传感器

单头系统

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

感应范围	70 ... 800 mm
调整范围	90 ... 800 mm
死区	0 ... 70 mm
标准目标板	100 mm x 100 mm
换能器频率	大约 170 kHz
响应延迟	大约 100 ms
工作电压	10 ... 30 V DC
空载电流	≤ 15 mA

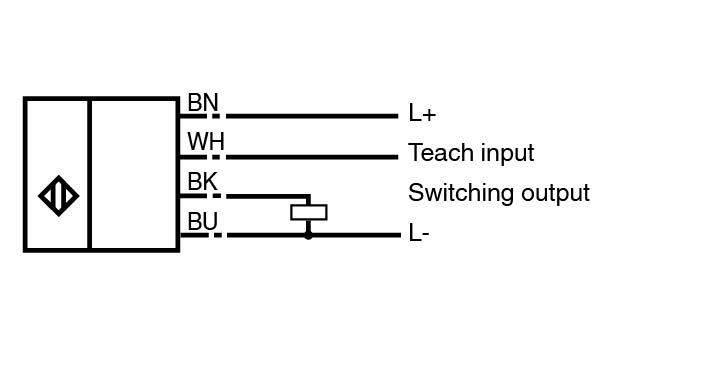

输入类型	1 路程序输入工作距离 1：-UB ...+1 V，工作距离 2：+6 V ...+UB输入阻抗：> 4.7 kΩ 程序脉冲：≥ 1 s
输出类型	1 路开关输出 E5，PNP，常开/常闭，可编程
额定工作电流	200 mA ，短路/过载保护
电压降	≤ 3 V
重复精度	± 0,5 % 满量程值
开关频率	≤ 4 Hz
范围迟滞	设定工作距离的 1%
温度影响	± 1,5 % 满量程值
符合标准	符合标准
标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019	标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
标准	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 85 °C (-13 ... 185 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	电缆 PUR ， 2 m ，聚醚基
线芯横截面积	4 x 0,19 mm2
防护等级	IP68 / IP69K
材料	材料
外壳不锈钢 1.4404 / AISI 316L换能器不锈钢 1.4435 / AISI 316L密封件缆线密封件 : TPU ， Elastollan 1185 A10 (FDA)	外壳不锈钢 1.4404 / AISI 316L换能器不锈钢 1.4435 / AISI 316L密封件缆线密封件 : TPU ， Elastollan 1185 A10 (FDA)
质量	90 g

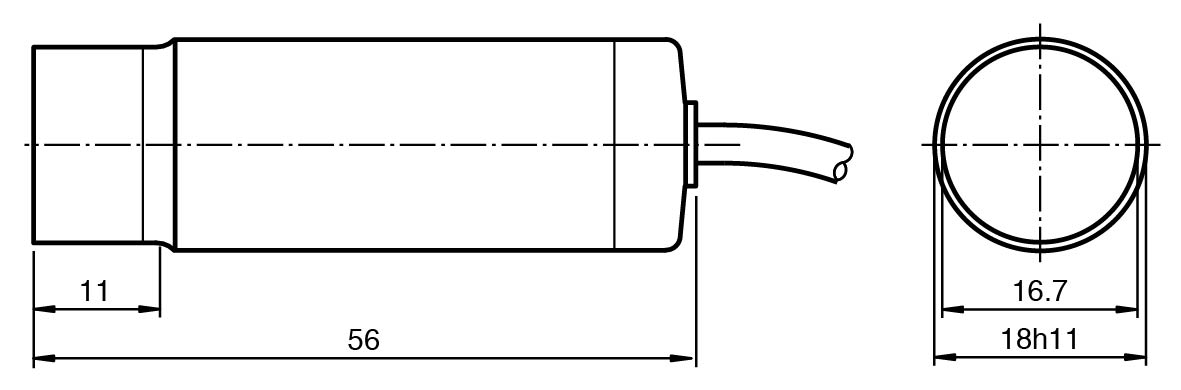

尺寸	尺寸
长度55 mm直径18 mm	长度55 mm直径18 mm
外壳	不锈钢 1.4404 / AISI 316L
换能器	不锈钢 1.4435 / AISI 316L
密封件	缆线密封件 : TPU ， Elastollan 1185 A10 (FDA)
长度	55 mm
直径	18 mm
输出	开关点 A1： 90 mm 开关点 A2： 800 mm 输出模式：窗口模式输出逻辑：常开
光束宽度	中等声锥
