倍加福

UMC3000-30H-I-5M-3G-3D

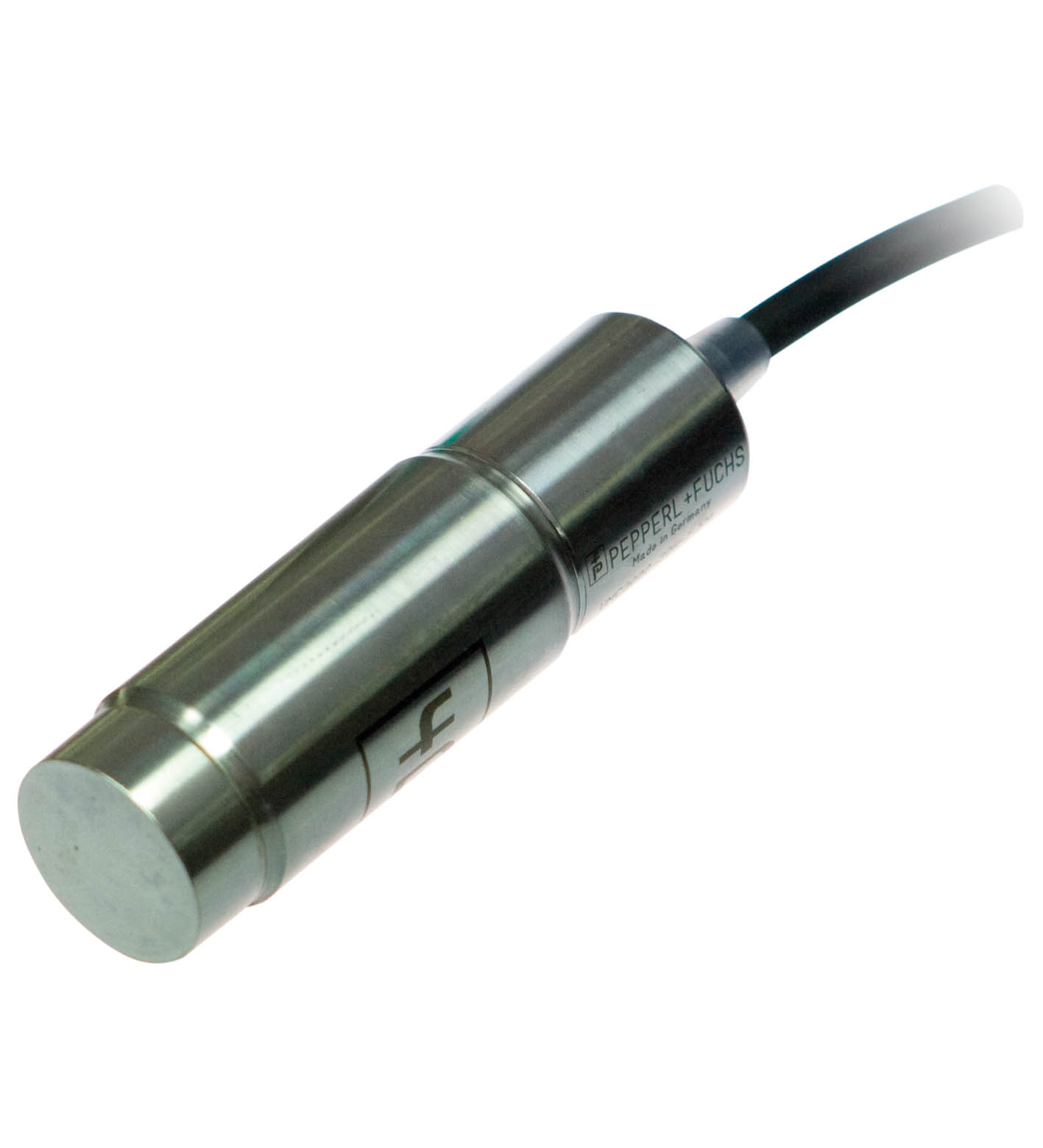

UMC3000-30H-I-5M-3G-3D 超声波传感器

订货号: 287036
产品分类: 漫反射型传感器和反射板型传感器

单头系统

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

感应范围	200 ... 3000 mm
调整范围	240 ... 3000 mm
死区	0 ... 200 mm
标准目标板	100 mm x 100 mm
换能器频率	大约 100 kHz
响应延迟	≤ 200 ms
绿色 LED	运行显示
黄色 LED	物体在评估范围内
红色 LED	错误
工作电压	10 ... 30 V DC
空载电流	≤ 50 mA
可用前的时间延迟	≤ 400 ms

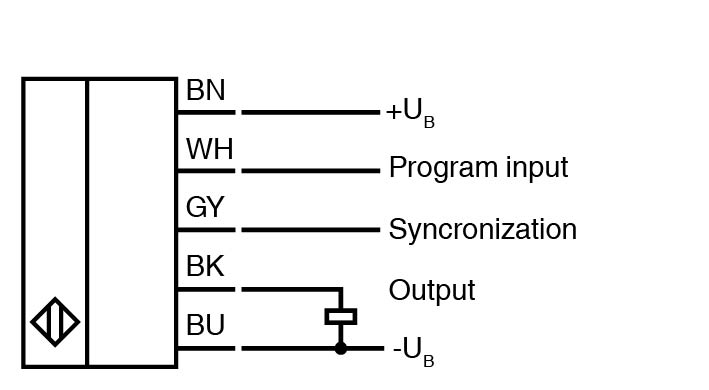

输入/输出类型	1 个同步连接，双向
0 电平0 ... 1 V1 电平4 V ... UB输入阻抗> 12 kΩ输出额定工作电流< 12 mA脉冲长度≥ 200 µs脉冲间隔≥ 2 ms	0 电平0 ... 1 V1 电平4 V ... UB输入阻抗> 12 kΩ输出额定工作电流< 12 mA脉冲长度≥ 200 µs脉冲间隔≥ 2 ms
同步频率	同步频率
共模操作≤ 20 Hz多路转换操作≤ 20/n Hz，n = 传感器的数量 n ≤ 10 （出厂设置： 5 )	共模操作≤ 20 Hz多路转换操作≤ 20/n Hz，n = 传感器的数量 n ≤ 10 （出厂设置： 5 )
0 电平	0 ... 1 V
1 电平	4 V ... UB
输入阻抗	> 12 kΩ
输出额定工作电流	< 12 mA
脉冲长度	≥ 200 µs
脉冲间隔	≥ 2 ms
共模操作	≤ 20 Hz
多路转换操作	≤ 20/n Hz，n = 传感器的数量 n ≤ 10 （出厂设置： 5 )
输入类型	1 路程序输入
电平（评估极限 1）	0 ... 1 V
电平（评估极限 2）	3 V ... UB
输入阻抗	> 12 kΩ
脉冲长度	2 ... 5 s
输出类型	1 路模拟量输出 4 ...20 mA
分辨率	评估范围 [mm]/3200，但是 ≥ 0,4 mm
特性曲线的偏差	≤ 0,2 % 满量程值
重复精度	≤ 0,1 % 满量程值
负载阻抗	在 UB ≥ 14V 时 ≤ 500 Ω 在 UB < 14V 时 ≤ 300 Ω
温度影响	≤ 1,5 % 满量程值
符合标准	符合标准
标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003	标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003
标准	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 60 °C (-13 ... 140 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	电缆 PUR ， 5 m
线芯横截面积	5 x 0,5 mm2
防护等级	IP68 / IP69K
材料	材料
外壳不锈钢 1.4404 / AISI 316L LED 窗口：VMQ Elastosil LR 3003/Shore 50 A换能器不锈钢 1.4435 / AISI 316L	外壳不锈钢 1.4404 / AISI 316L LED 窗口：VMQ Elastosil LR 3003/Shore 50 A换能器不锈钢 1.4435 / AISI 316L
质量	425 g

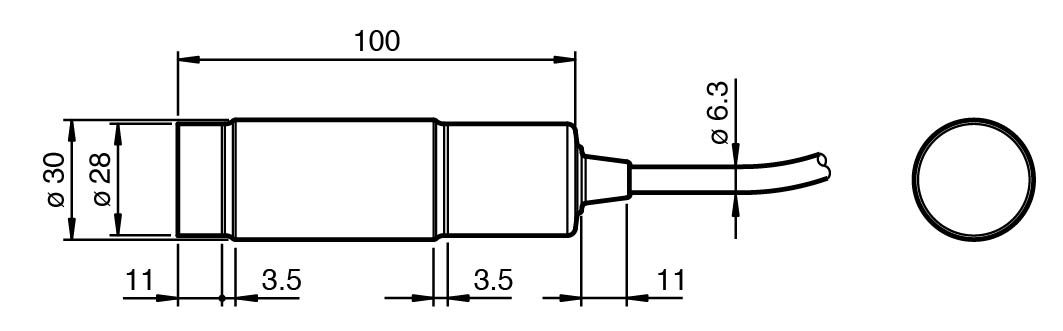

尺寸	尺寸
长度100 mm直径30 mm	长度100 mm直径30 mm
外壳	不锈钢 1.4404 / AISI 316L LED 窗口：VMQ Elastosil LR 3003/Shore 50 A
换能器	不锈钢 1.4435 / AISI 316L
长度	100 mm
直径	30 mm
输出	评估极限 A1： 240 mm 评估极限 A2： 3000 mm 输出功能：上升斜坡
认证	PF 17 CERT 3944 X
ATEX 标记	II 3G Ex nC IIC T6 Gc X
指令符合性	2014/34/EU
标准	EN IEC 60079-0:2018 ， EN 60079-15:2010
认证	PF 17 CERT 3944 X
ATEX 标记	II 3D Ex tc IIIC T80°C Dc X
指令符合性	2014/34/EU
标准	EN IEC 60079-0:2018 ， EN 60079-31:2014
补充信息	外部编程适配器的开关设置： “输出负载”：下拉 “输出逻辑”： noninv
