产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 连接公头连接器结构类型USB A 型样式直型针脚数4 | 连接公头连接器结构类型USB A 型样式直型针脚数4 |
| 连接器 2 | 连接器 2 |
| 连接公头连接器结构类型USB（Mini-B 型）样式直型针脚数4 | 连接公头连接器结构类型USB（Mini-B 型）样式直型针脚数4 |
| 连接 | 公头连接器 |
| 结构类型 | USB A 型 |
| 样式 | 直型 |
| 针脚数 | 4 |
| 连接 | 公头连接器 |

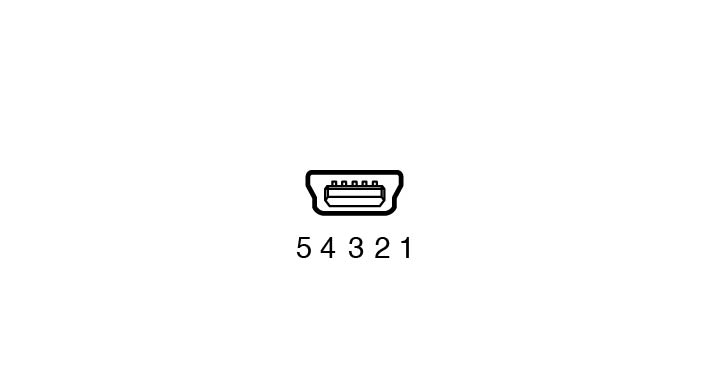

| 结构类型 | USB（Mini-B 型） |
| 样式 | 直型 |
| 针脚数 | 4 |
| 工作电压 | 最大 5 V |
| 防护等级 | EN 60529 |
| 传输技术 | 传输速率高达 480 Mbit/s |
| 插头连接 | USB 连接器 : USB 2.0 |
| 环境温度 | -5 ... 70 °C (23 ... 158 °F) |
| 防护等级 | IP20 |
| 电缆 | 电缆 |
| 护套直径4 mm护套颜色黑色（与 RAL 9005 相似）线芯芯数4内芯构造信号线 28 AWG 电源线 24 AWG 铁氧体磁芯屏蔽2 倍 屏蔽长度L2 m | 护套直径4 mm护套颜色黑色（与 RAL 9005 相似）线芯芯数4内芯构造信号线 28 AWG 电源线 24 AWG 铁氧体磁芯屏蔽2 倍 屏蔽长度L2 m |
| 质量 | 70 g |
| 护套直径 | 4 mm |
| 护套颜色 | 黑色（与 RAL 9005 相似） |
| 线芯 | 线芯 |
| 芯数 | 4 |
| 内芯构造 | 信号线 28 AWG 电源线 24 AWG 铁氧体磁芯 |
| 屏蔽 | 2 倍 屏蔽 |

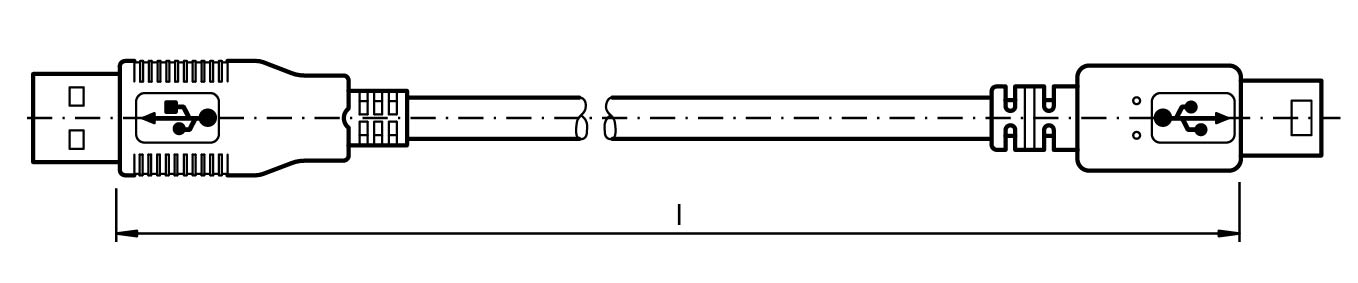

| 长度 | 2 m |
| 连接器 1 | 连接器 1 |
| 主体PVC，黑色接触表面镀金 (Au) | 主体PVC，黑色接触表面镀金 (Au) |
| 连接器 2 | 连接器 2 |
| 主体PVC，黑色接触表面镀金 (Au) | 主体PVC，黑色接触表面镀金 (Au) |
| 电缆 | 电缆 |
| 护套PVC | 护套PVC |
| 主体 | PVC，黑色 |
| 接触表面 | 镀金 (Au) |
| 主体 | PVC，黑色 |
| 接触表面 | 镀金 (Au) |
| 护套 | PVC |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
