产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格

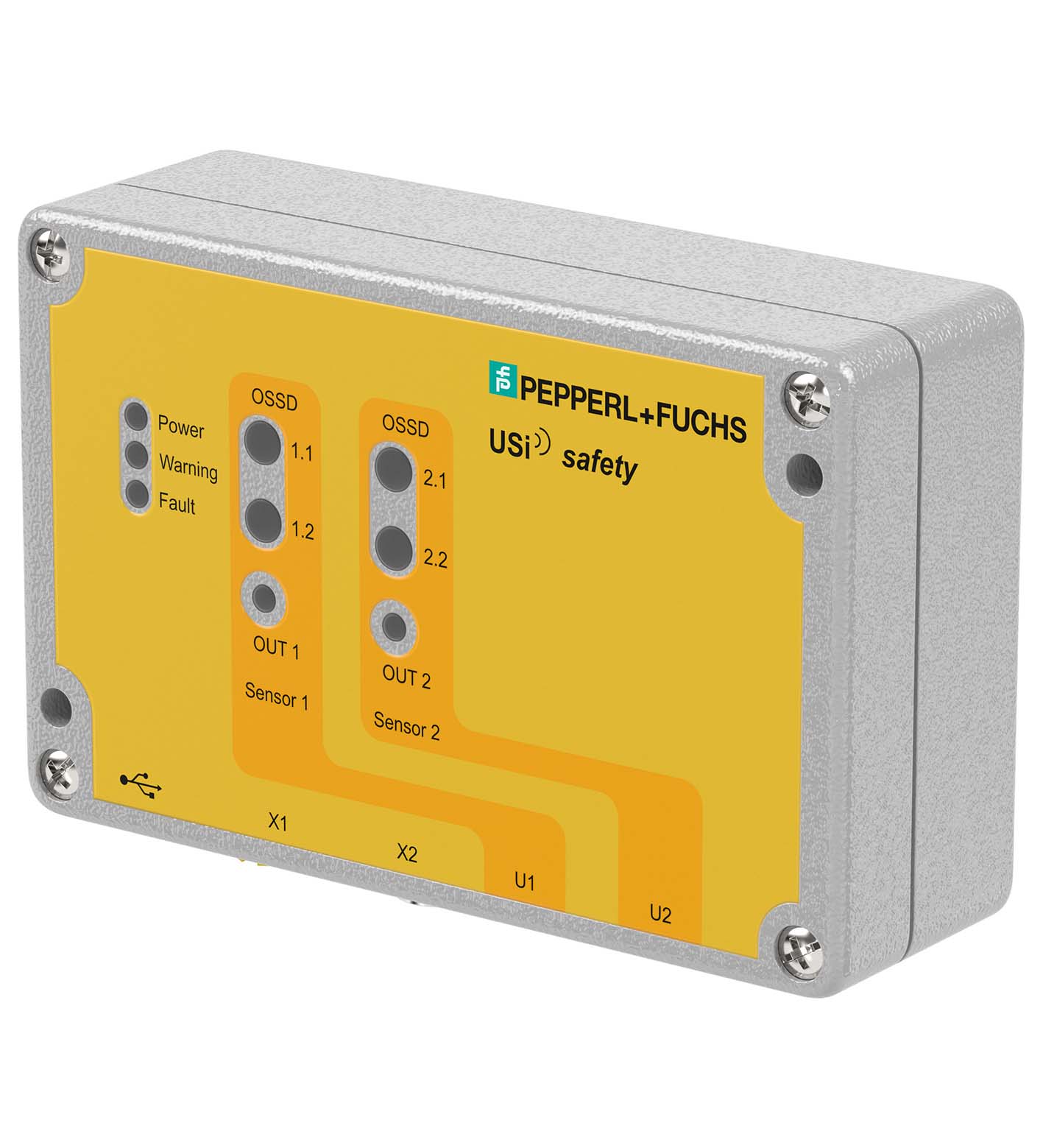

| 类型 | USi 安全评估单元 |
|---|---|
| 感应范围 | 1 ... 250 cm 类型 200 cm |
| 调整范围 | 1 ... 250 cm |
| 死区 | 1 cm |
| 物体尺寸 | 类型∅ 1 cm |
| 换能器频率 | 类型 103 kHz |
| 分辨率 | 1 cm |
| 目标速度 | 轴向（上限）： 类型 2 m/s （多达 2.5 m/s） |
| 重复精度 | ± 0 cm |
| 迟滞 | 类型 0 cm （0 至 SP1/10） |
| 温度影响 | 提供自动或手动温度补偿 ， 不带温度补偿：0.17 %/K |
| 性能水平 (PL) | PL d |
| 类别 | 3 类 |
| 反应时间 | 类型 100 ms ( 99 ... 660 ms ) |
| 恢复时间 | 类型 990 ms ( 330 ... 3300 ms ) |
| MTTFd | 316 a |
| 诊断覆盖率 (DC) | 87 % |
| 熔断 | 2 A ， 缓慢 |
| 工作电压 | 21 ... 28 V DC 类型 24 V DC |
| 空载电流 | ≤ 150 mA |
| 功耗 | max. 3,6 W |
| 接口类型 | USB 2.0 |
| 输入类型 | 2 路超声波传感器输入 1 路温度传感器输入 |
| 输出类型 | 安全输出 OSSD 常闭，电源 FET PNP OSSD 1.1 和 OSSD 1.2 |
| 开关电压 | 最大 UB |
| 开关电流 | 150 mA 每路输出 |
| 输出类型 | 安全输出 OSSD 常闭，电源 FET PNP OSSD 2.1 和 OSSD 2.2 |
| 开关电流 | 150 mA 每路输出 |
| 输出类型 | 常开/常闭，可切换，电源 FET PNP 信号输出 OUT1 |
| 开关电压 | 最大 UB |
| 开关电流 | 150 mA |
| 输出类型 | 常开/常闭，可切换，电源 FET PNP 信号输出 OUT2 |
| 开关电压 | 最大 UB |
| 开关电流 | 150 mA |
| 符合标准 | 符合标准 |
| 标准IEC 60947-5-2 IEC 60204-1 EN ISO 13849 IEC 61326-3-1:2007 IEC/CISPR 11 组 1、等级 A | 标准IEC 60947-5-2 IEC 60204-1 EN ISO 13849 IEC 61326-3-1:2007 IEC/CISPR 11 组 1、等级 A |
| 标准 | IEC 60947-5-2 IEC 60204-1 EN ISO 13849 IEC 61326-3-1:2007 IEC/CISPR 11 组 1、等级 A |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -30 ... 50 °C (-22 ... 122 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 连接类型 | 连接器插头 |
| 防护等级 | IP65 |
| 连接 | 对于电源和输出：8 针 M12 连接器插头，连接线路最长 30 m 对于温度传感器：6 针 M8 插口 对于超声波传感器：适用于各种 3 针 M8 插口 对于参数化：微型 USB 插口 |
| 材料 | 材料 |
| 外壳压铸铝 | 外壳压铸铝 |
| 质量 | 450 g |

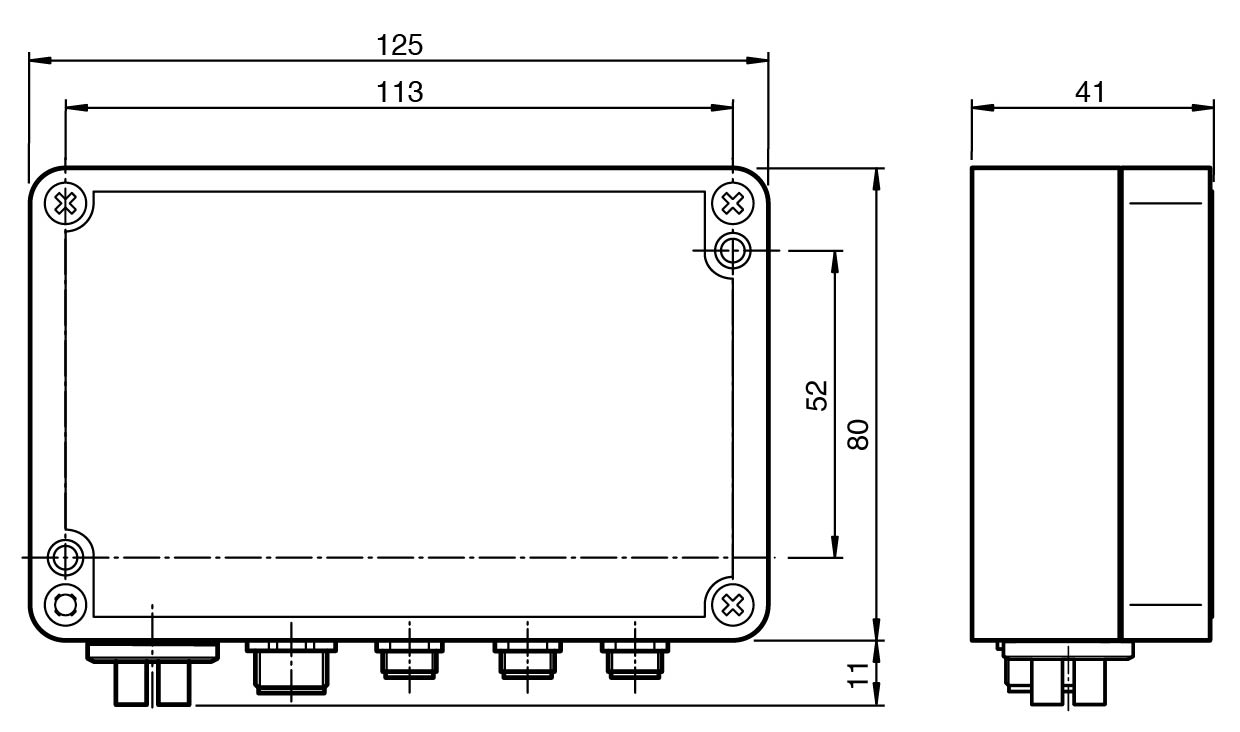

| 尺寸 | 尺寸 |
| 高度41 mm宽度91 mm长度125 mm | 高度41 mm宽度91 mm长度125 mm |
| 外壳 | 压铸铝 |
| 高度 | 41 mm |
| 宽度 | 91 mm |
| 长度 | 125 mm |
| 默认设置 | 参见原始说明 |
