TECHNICAL DATA
规格参数
通用规格

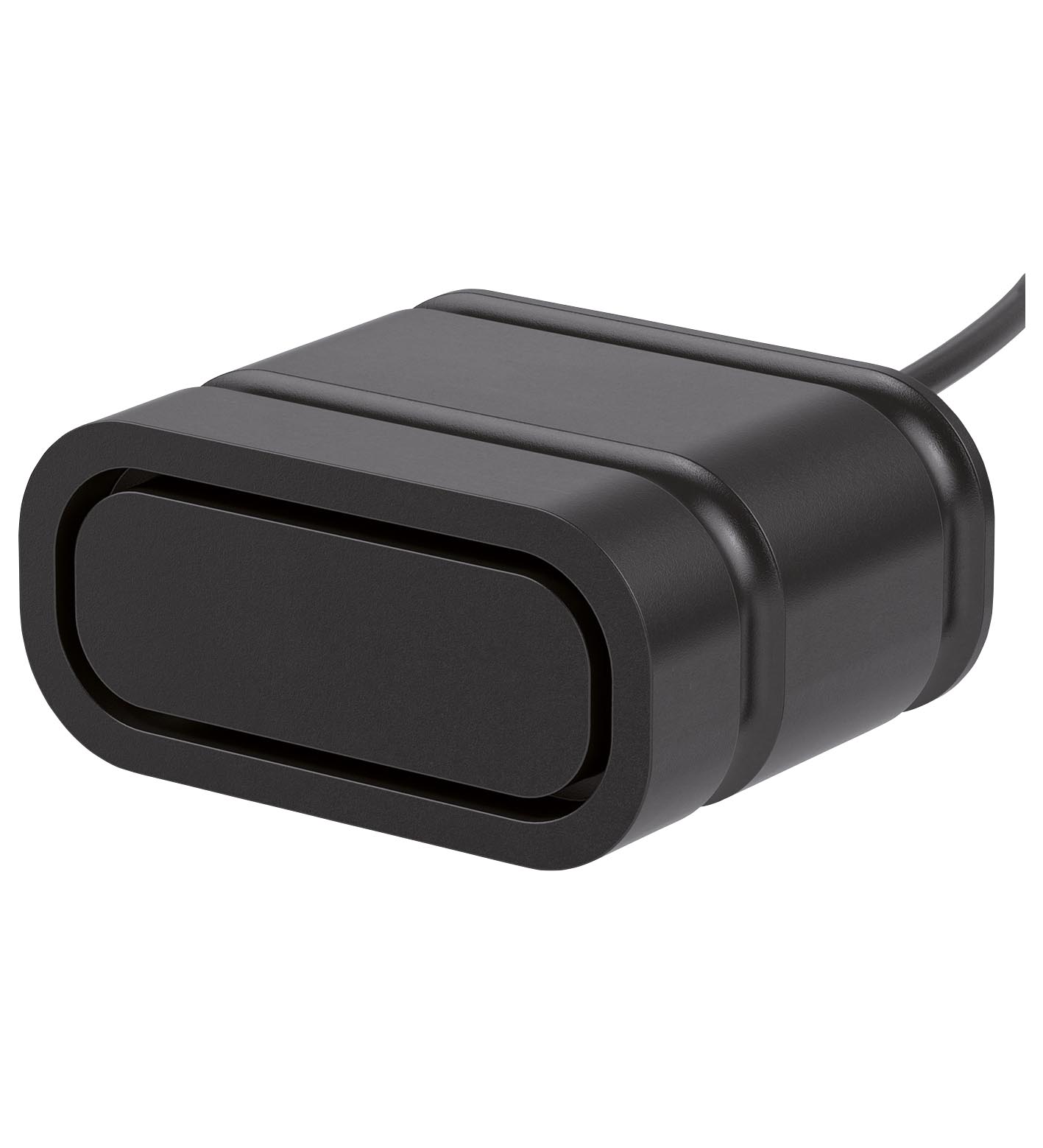

| 类型 | 超声波换能器 |
|---|---|
| 环境温度 | -40 ... 80 °C (-40 ... 176 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 连接类型 | 带插头的固定缆线 |
| 防护等级 | 正面防护等级为 IP69 ， 否则防护等级为 IP67 |
| 材料 | 材料 |
| 外壳PA 6.6换能器PBT ， 硅胶 | 外壳PA 6.6换能器PBT ， 硅胶 |
| 连接器 | 连接器 |
| 螺纹M8 x 1针脚数3材料PUR | 螺纹M8 x 1针脚数3材料PUR |
| 电缆 | 电缆 |
| 电缆直径2 mm弯曲半径> 5 x 缆线直径，固定式缆线 > 10 x Kabeldurchmesser，缆线移动拖链适用性弯曲周期 (r > 10) x 缆线直径： 200000弯曲周期 (r ≥ 50mm)：约 1200000最大加速度 12 m/s2横移距离 ≤ 50 cm纵移距离 ≤ 50 cm移动速度 12 m/s张力max. 20 N材料PUR颜色黑色长度L3 m | 电缆直径2 mm弯曲半径> 5 x 缆线直径，固定式缆线 > 10 x Kabeldurchmesser，缆线移动拖链适用性弯曲周期 (r > 10) x 缆线直径： 200000弯曲周期 (r ≥ 50mm)：约 1200000最大加速度 12 m/s2横移距离 ≤ 50 cm纵移距离 ≤ 50 cm移动速度 12 m/s张力max. 20 N材料PUR颜色黑色长度L3 m |
| 质量 | 35 g |

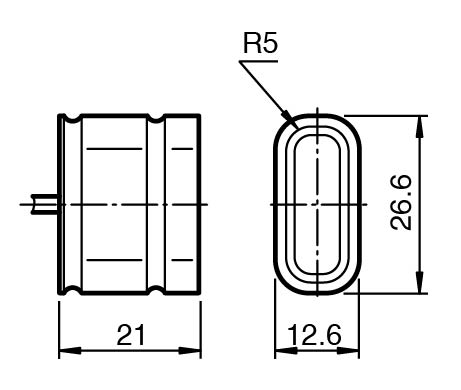

| 尺寸 | 尺寸 |
| 高度26,6 mm宽度12,6 mm长度21 mm | 高度26,6 mm宽度12,6 mm长度21 mm |
| 外壳 | PA 6.6 |
| 换能器 | PBT ， 硅胶 |
| 螺纹 | M8 x 1 |
| 针脚数 | 3 |
| 材料 | PUR |
| 电缆直径 | 2 mm |
| 弯曲半径 | > 5 x 缆线直径，固定式缆线 > 10 x Kabeldurchmesser，缆线移动 |
| 拖链适用性 | 弯曲周期 (r > 10) x 缆线直径： 200000弯曲周期 (r ≥ 50mm)：约 1200000最大加速度 12 m/s2横移距离 ≤ 50 cm纵移距离 ≤ 50 cm移动速度 12 m/s |
| 张力 | max. 20 N |
| 材料 | PUR |
| 颜色 | 黑色 |
| 长度 | 3 m |
| 高度 | 26,6 mm |
| 宽度 | 12,6 mm |
| 长度 | 21 mm |
