TECHNICAL DATA
规格参数
通用规格

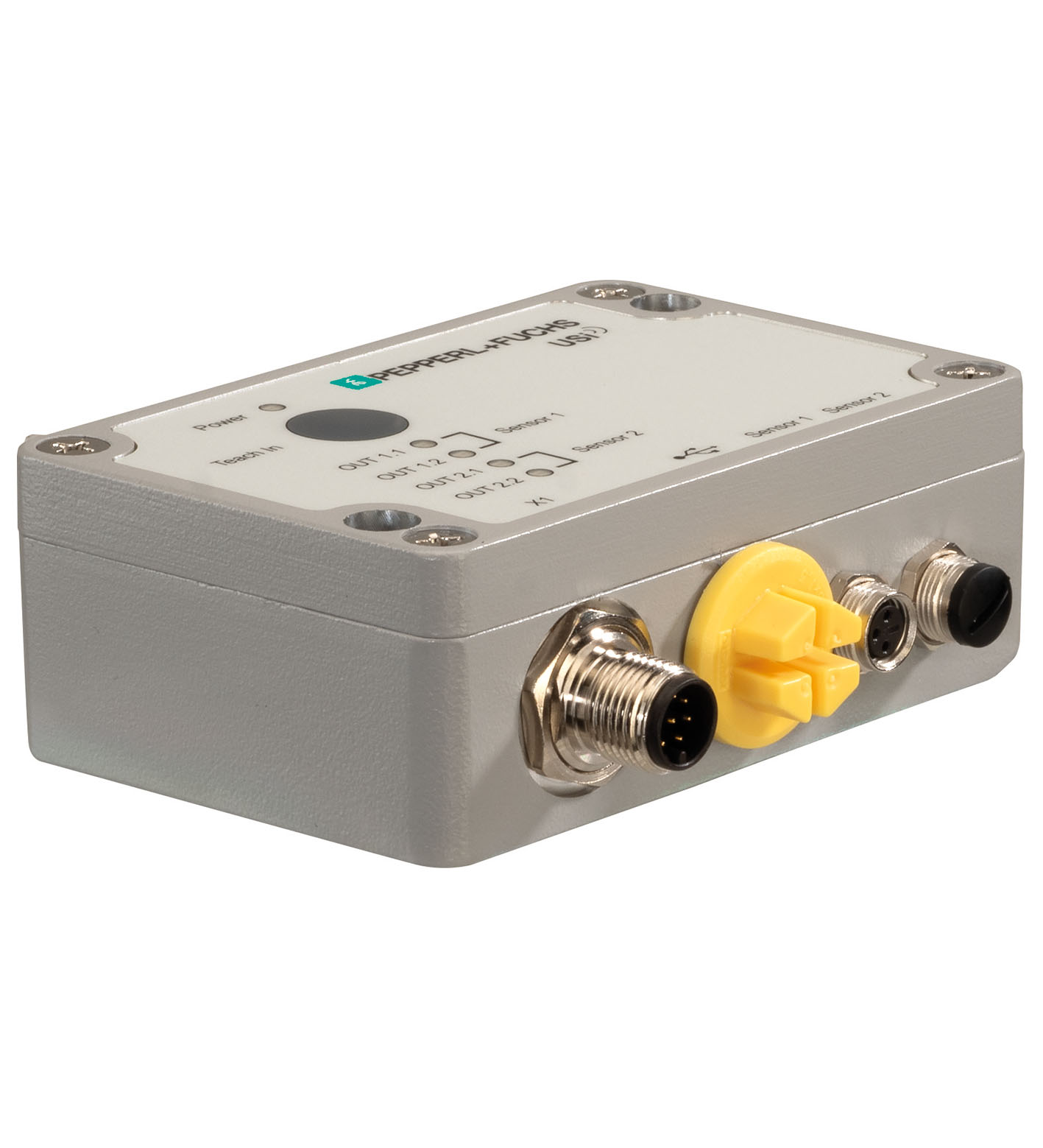

| 类型 | USi 工业评估单元 |
|---|---|
| 感应范围 | 10 ... 2500 mm 出厂设置： 2000 mm |
| 调整范围 | 150 ... 2500 mm |
| 死区 | 0 ... 10 mm |
| 物体尺寸 | 类型∅ 10 mm |
| 换能器频率 | 大约 103 kHz |
| 响应延迟 | 10 ... 20000 ms 出厂设置： 150 ms |
| 传感器循环时间 | 10 ... 200 ms 出厂设置： 50 ms |
| 分辨率 | 1 mm |
| 目标速度 | 轴向（上限）： 类型 2 m/s （多达 2.5 m/s） |
| 重复精度 | ± 满量程值的 0.1% |
| 温度影响 | 提供自动或手动温度补偿 ， 不带温度补偿：0.17 %/K |
| 绿色 LED | 电源电压/设备状态 |
| 黄色 LED | 输出状态 |
| 按钮 | 示教 |
| 工作电压 | 9 ... 30 V DC |
| 空载电流 | ≤ 160 mA |
| 功耗 | < 2,5 W |
| 可用前的时间延迟 | ≤ 300 ms |
| 接口类型 | USB 2.0 |
| 输入类型 | 2 路超声波传感器输入 1 路数字输入 |
| 名称 | OUT 1.1 |
| 输出类型 | 1 路模拟量输出 4 ...20 mA 或 1 路模拟量输出 0 ...10 V |
| 特性曲线的偏差 | ± 1% 最终值 |
| 负载电阻器 | 电流输出： ≤ 500 Ω 电压输出： ≥ 1000 Ω |
| 名称 | OUT 1.2 |
| 输出类型 | 开关输出： PNP 常开/常闭 (NO/NC) 参数可设置 |
| 电压降 | ≤ 2,5 V |
| 开关频率 | 0,05 Hz ... 100 Hz |
| 断态电流 | ≤ 100 µA |
| 开关电压 | 最大 UB |
| 开关电流 | 100 mA |
| 名称 | OUT 2.1 |
| 输出类型 | 开关输出： PNP 常开/常闭 (NO/NC) 参数可设置 |
| 电压降 | ≤ 2,5 V |
| 开关频率 | 0,05 Hz ... 100 Hz |
| 断态电流 | ≤ 100 µA |
| 开关电压 | 最大 UB |
| 开关电流 | 100 mA |
| 名称 | OUT 2.2 |
| 输出类型 | 开关输出： PNP 常开/常闭 (NO/NC) 参数可设置 |
| 电压降 | ≤ 2,5 V |
| 开关频率 | 0,05 Hz ... 100 Hz |
| 断态电流 | ≤ 100 µA |
| 开关电压 | 最大 UB |
| 开关电流 | 100 mA |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003 EN 55011:2016-04 | 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003 EN 55011:2016-04 |
| 标准 | EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003 EN 55011:2016-04 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -30 ... 70 °C (-22 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 连接类型 | 连接器插头 |
| 防护等级 | IP65 |
| 连接 | 对于电源和输出：8 针 M12 连接器插头，连接线路最长 30 m 对于超声波传感器：适用于各种 3 针 M8 插口 对于参数化：微型 USB 插口 |
| 材料 | 材料 |
| 外壳压铸铝 | 外壳压铸铝 |
| 质量 | 250 g |

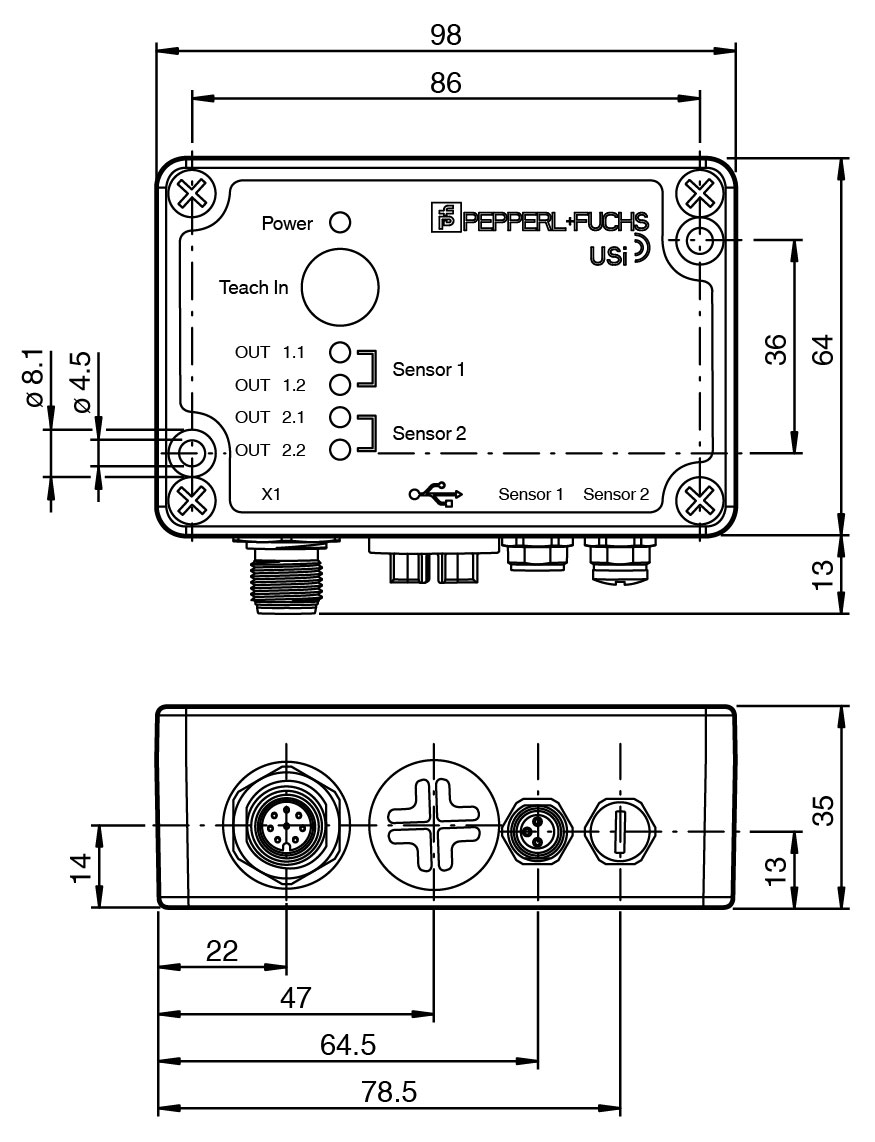

| 尺寸 | 尺寸 |
| 高度35 mm宽度77 mm长度98 mm | 高度35 mm宽度77 mm长度98 mm |
| 外壳 | 压铸铝 |
| 高度 | 35 mm |
| 宽度 | 77 mm |
| 长度 | 98 mm |
