倍加福

V1-8/16A-5M-PUR-O4

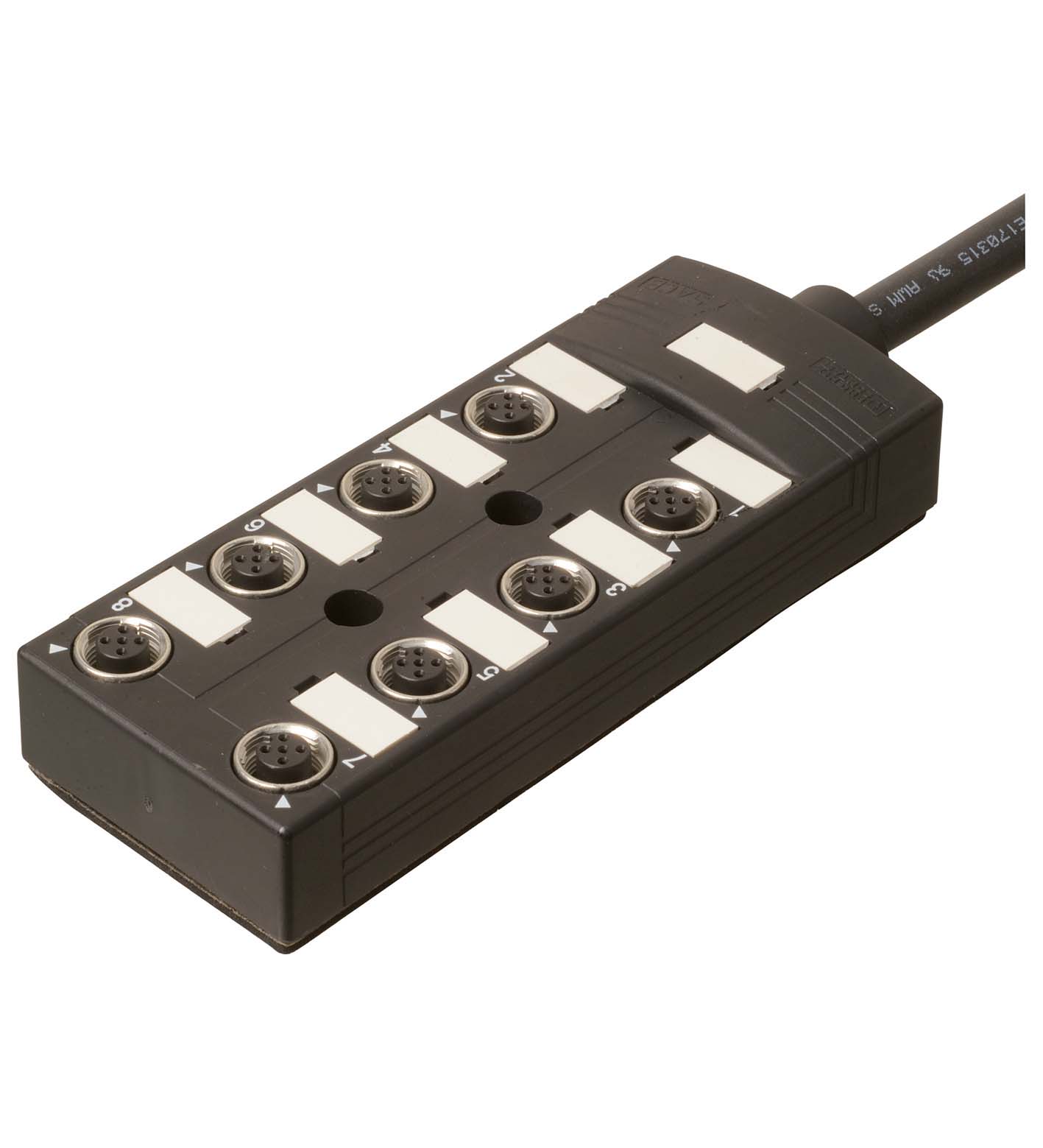

V1-8/16A-5M-PUR-O4 分线盒

订货号: 285362
产品分类: 分线盒

分线盒，8 路，双配置，带主干缆线

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接插座结构类型8x M12锁定螺钉连接针脚数5编码A 码定制8 连接，双配置	连接插座结构类型8x M12锁定螺钉连接针脚数5编码A 码定制8 连接，双配置
连接器 2	连接器 2
连接电缆尾部	连接电缆尾部
连接	插座
结构类型	8x M12
锁定	螺钉连接
针脚数	5
编码	A 码
定制	8 连接，双配置
连接	电缆尾部
工作电压	最大 48 V AC/DC
电流负载容量	≤ 2 A 每个通道，≤ 4 A 每个插接站，每个分隔器的总电流 ≤ 12 A
防护等级	EN 60529
插头连接	M12 x 1 连接器 : IEC 61076-2-101
易燃性	DIN EN 50265-2-1
耐油	DIN VDE 0472-803
环境温度	外壳: -30 ... 90 °C (-22 ... 194 °F)
固定缆线-40 ... 90 °C (-40 ... 194 °F)柔性电缆-5 ... 80 °C (23 ... 176 °F)	固定缆线-40 ... 90 °C (-40 ... 194 °F)柔性电缆-5 ... 80 °C (23 ... 176 °F)
固定缆线	-40 ... 90 °C (-40 ... 194 °F)
柔性电缆	-5 ... 80 °C (23 ... 176 °F)
插塞式连接器	插塞式连接器
拧紧扭矩0,4 Nm配接次数min. 100	拧紧扭矩0,4 Nm配接次数min. 100
防护等级	IP65 / IP67 / IP69
电缆	符合 IEC/EN 60228 (DIN VDE 0295) 5 级
护套直径10,5 mm弯曲半径> 10 x 电缆直径，活动式 > 7.5 倍缆线直径，固定式护套颜色黑色（与 RAL 9005 相似）线芯信号线（2、4）：16 x 0.5 mm2 电源线（1、3）、PE (5)：3 x 1 mm2内芯构造信号线 (2、4)：28 x 0.15 mm 电源线（1、3）、PE (5)：56 x 0.15 mm长度L5 m电缆代码Li YY 11Y-HF	护套直径10,5 mm弯曲半径> 10 x 电缆直径，活动式 > 7.5 倍缆线直径，固定式护套颜色黑色（与 RAL 9005 相似）线芯信号线（2、4）：16 x 0.5 mm2 电源线（1、3）、PE (5)：3 x 1 mm2内芯构造信号线 (2、4)：28 x 0.15 mm 电源线（1、3）、PE (5)：56 x 0.15 mm长度L5 m电缆代码Li YY 11Y-HF
拖链适用性	拖链适用性
牵引链循环min. 1500000运动速度max. 2 m/s导线距离2 m	牵引链循环min. 1500000运动速度max. 2 m/s导线距离2 m
质量	1317,7 g

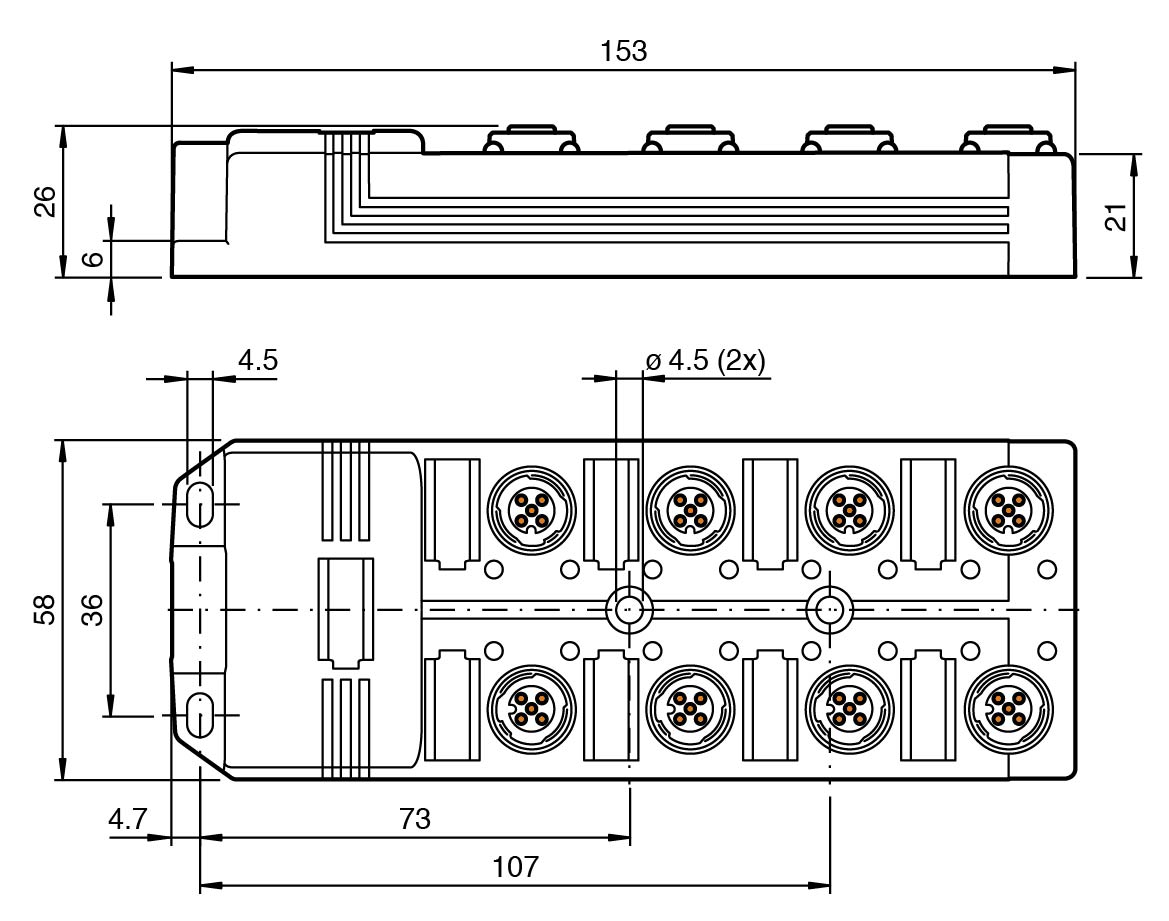

尺寸	尺寸
高度26 mm宽度58 mm长度153 mm	高度26 mm宽度58 mm长度153 mm
拧紧扭矩	0,4 Nm
配接次数	min. 100
护套直径	10,5 mm
弯曲半径	> 10 x 电缆直径，活动式 > 7.5 倍缆线直径，固定式
护套颜色	黑色（与 RAL 9005 相似）
线芯	信号线（2、4）：16 x 0.5 mm2 电源线（1、3）、PE (5)：3 x 1 mm2
内芯构造	信号线 (2、4)：28 x 0.15 mm 电源线（1、3）、PE (5)：56 x 0.15 mm
长度	5 m
电缆代码	Li YY 11Y-HF
牵引链循环	min. 1500000
运动速度	max. 2 m/s
导线距离	2 m
高度	26 mm
宽度	58 mm
长度	153 mm
无 LABS	是
插塞式连接器	插塞式连接器
滚花螺钉连接锌压铸件，镀镍主体PBT，黑色密封件FPM接触表面金	滚花螺钉连接锌压铸件，镀镍主体PBT，黑色密封件FPM接触表面金
电缆	电缆
护套PUR磁芯绝缘PVC额定电阻良好耐油是易燃性阻燃性	护套PUR磁芯绝缘PVC额定电阻良好耐油是易燃性阻燃性
滚花螺钉连接	锌压铸件，镀镍
主体	PBT，黑色
密封件	FPM
接触表面	金
护套	PUR
磁芯绝缘	PVC
额定电阻	良好
耐油	是
易燃性	阻燃性
