倍加福

V1-8/16A-E2-2M-PUR

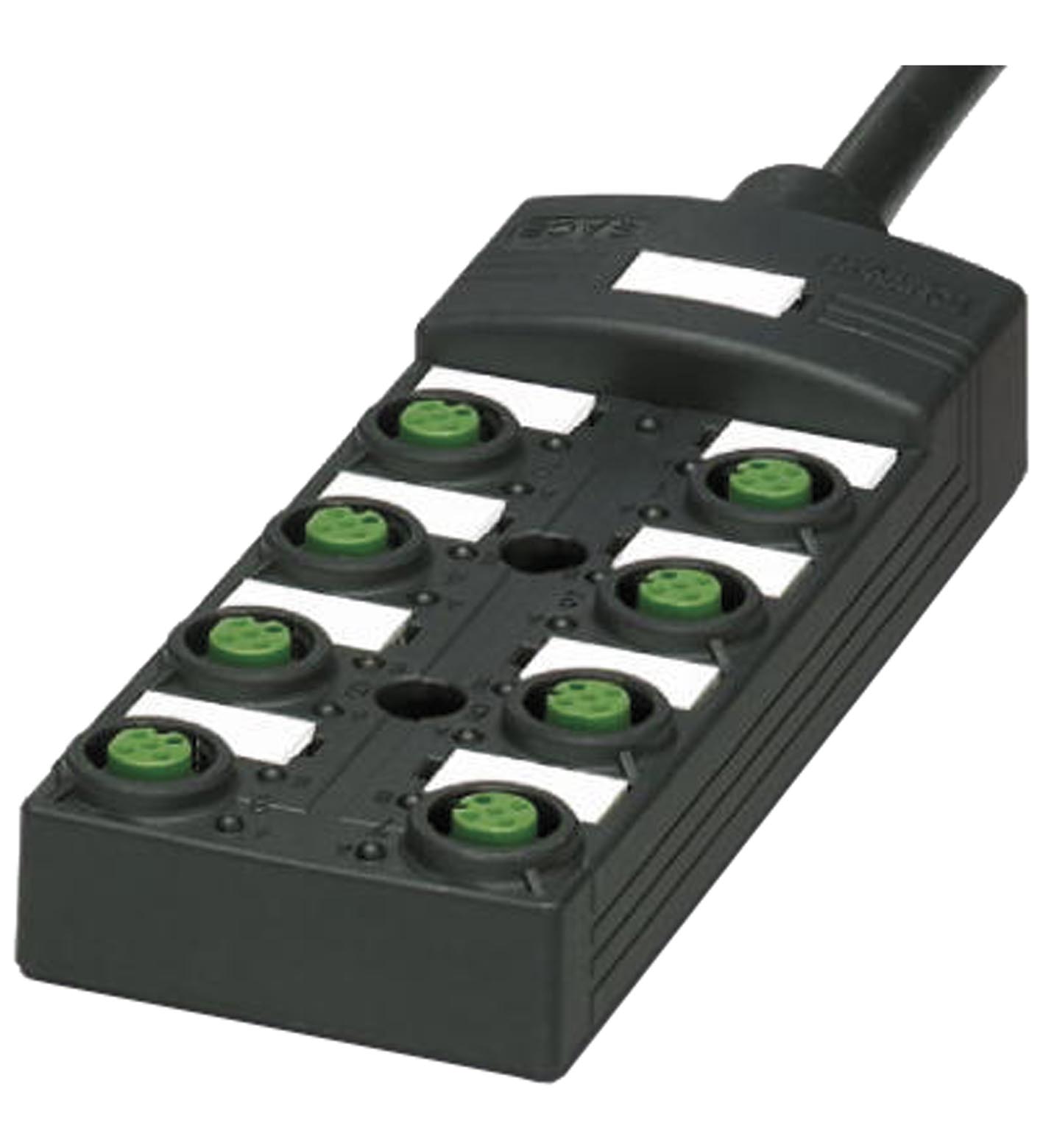

V1-8/16A-E2-2M-PUR 分线盒

订货号: 260647
产品分类: 分线盒

分线盒，8 路，双配置，带主干缆线

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

针脚数	5
UL 文件编号	E191152
绿色 LED	每个模块的电源电压
黄色 LED	I/O 状态指示
工作电压	最大 24 V DC -20 % / +25 %
工作电流	≤ 5 mA 每个通道指示元件
电流负载容量	≤ 2 A 每个通道，≤ 4 A 每个插接站，每个分隔器的总电流 ≤ 12 A
编号/类型	8 ，双配置
防护等级	EN 60529
易燃性	DIN EN 50265-2-1
UL 认证	cURus，通用， E231213
最高许可工作电压max. 42,4 V 峰值，仅限 2 类电源	最高许可工作电压max. 42,4 V 峰值，仅限 2 类电源
CCC 认证	此产品未进行认证，因而没有 CCC 标记。
最高许可工作电压max. 75 V AC/DC	最高许可工作电压max. 75 V AC/DC
最高许可工作电压	max. 42,4 V 峰值，仅限 2 类电源
最高许可工作电压	max. 75 V AC/DC
环境温度	外壳: -25 ... 80 °C (-13 ... 176 °F) 电缆，柔性： -5 ... 80 °C (23 ... 176 °F) 电缆，固定式： -40 ... 90 °C (-40 ... 194 °F)
连接类型	8 x 插座 M12 x 1 5 针主设备缆线
防护等级	IP65/IP67
材料	材料
触点铜合金接触表面金外壳PBT螺纹衬套PBT电缆PUR密封件O 形圈： NBR磁芯绝缘PVC	触点铜合金接触表面金外壳PBT螺纹衬套PBT电缆PUR密封件O 形圈： NBR磁芯绝缘PVC
电缆	柔性
护套直径∅ 10,5 mm弯曲半径> 10 x 电缆直径，活动式 > 7.5 倍缆线直径，固定式颜色黑色线芯信号线（2、4）：16 x 0.5 mm2 电源线（1、3）、PE (5)：3 x 1 mm2导线结构28 x 0,15 mm ∅ 和 56 x 0,15 mm ∅长度L2 m	护套直径∅ 10,5 mm弯曲半径> 10 x 电缆直径，活动式 > 7.5 倍缆线直径，固定式颜色黑色线芯信号线（2、4）：16 x 0.5 mm2 电源线（1、3）、PE (5)：3 x 1 mm2导线结构28 x 0,15 mm ∅ 和 56 x 0,15 mm ∅长度L2 m
拖链适用性	拖链适用性
牵引链循环min. 1500000运动速度max. 2 m/s导线距离2 m	牵引链循环min. 1500000运动速度max. 2 m/s导线距离2 m
质量	大约 1152 g

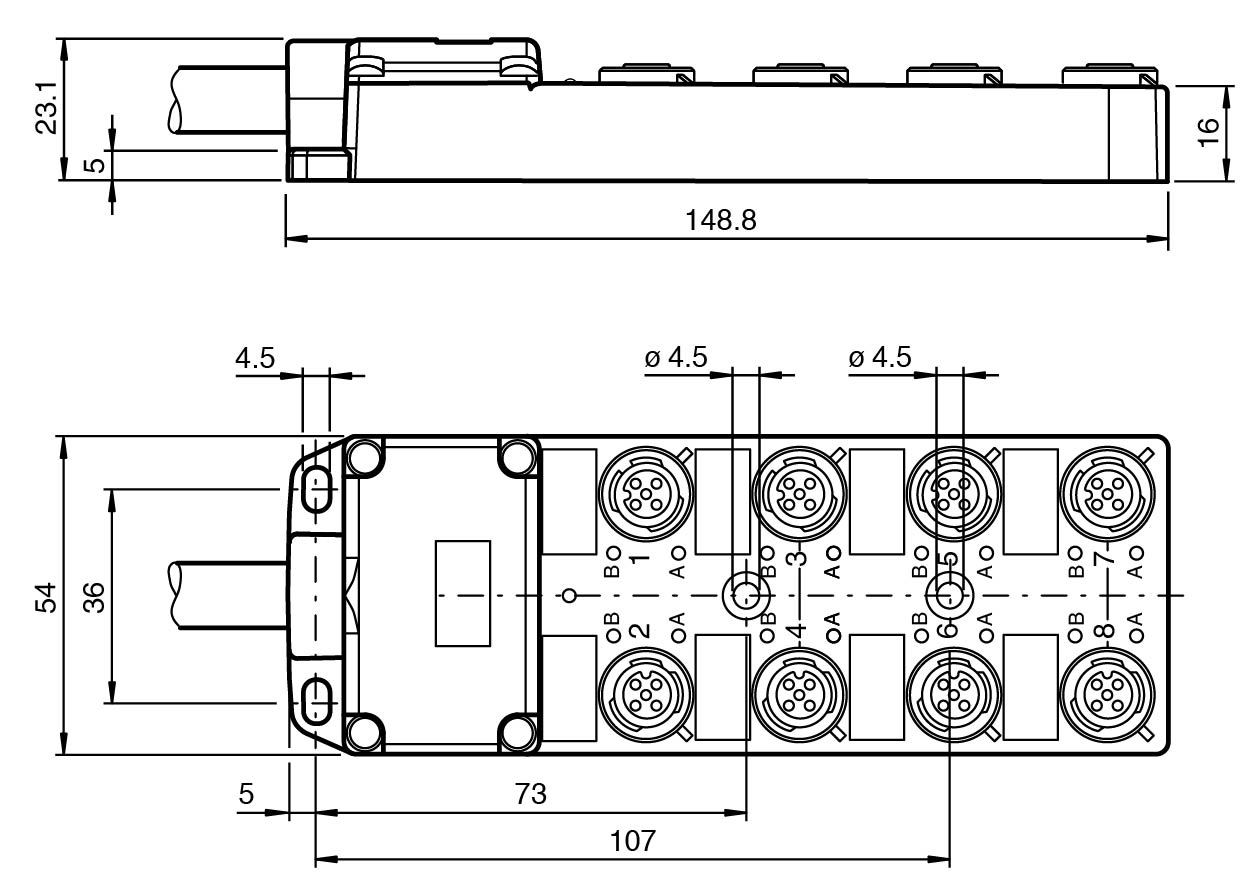

尺寸	尺寸
高度42,6 mm宽度54 mm长度148,8 mm	高度42,6 mm宽度54 mm长度148,8 mm
易燃性	V-0
触点	铜合金
接触表面	金
外壳	PBT
螺纹衬套	PBT
电缆	PUR
密封件	O 形圈： NBR
磁芯绝缘	PVC
护套直径	∅ 10,5 mm
弯曲半径	> 10 x 电缆直径，活动式 > 7.5 倍缆线直径，固定式
颜色	黑色
线芯	信号线（2、4）：16 x 0.5 mm2 电源线（1、3）、PE (5)：3 x 1 mm2
导线结构	28 x 0,15 mm ∅ 和 56 x 0,15 mm ∅
长度	2 m
牵引链循环	min. 1500000
运动速度	max. 2 m/s
导线距离	2 m
高度	42,6 mm
宽度	54 mm
长度	148,8 mm
