TECHNICAL DATA
规格参数
通用规格
| 针脚数 | 4 |
|---|---|
| UL 文件编号 | E191152 |
| 绿色 LED | 每个模块的电源电压 |
| 黄色 LED | I/O 状态指示 |
| 工作电压 | 24 V 直流，最大 30 V DC |
| 工作电流 | ≤ 5 mA 每个通道指示元件 |
| 电流负载容量 | ≤ 2 A 每个通道，≤ 4 A 每个插接站，每个分隔器的总电流 ≤ 12 A |
| 编号/类型 | 8 |
| 符合标准 | 符合标准 |
| 防护等级EN 60529易燃性DIN EN 50265-2-1 | 防护等级EN 60529易燃性DIN EN 50265-2-1 |
| 防护等级 | EN 60529 |
| 易燃性 | DIN EN 50265-2-1 |
| 环境温度 | 外壳: -25 ... 80 °C (-13 ... 176 °F) 电缆，柔性： -5 ... 80 °C (23 ... 176 °F) 电缆，固定式： -40 ... 90 °C (-40 ... 194 °F) |
| 连接类型 | 8 x 插座 M12 x 1 4 针 主设备缆线 |
| 防护等级 | IP65/IP67 |
| 材料 | 材料 |
| 触点铜合金接触表面金外壳PBT螺纹衬套PBT电缆PUR密封件O 形圈： NBR磁芯绝缘PVC | 触点铜合金接触表面金外壳PBT螺纹衬套PBT电缆PUR密封件O 形圈： NBR磁芯绝缘PVC |
| 电缆 | 柔性 |
| 护套直径∅ 8,5 mm弯曲半径> 10 x 电缆直径，活动式 > 7.5 倍缆线直径，固定式颜色黑色线芯信号线 (4)：8 x 0.34 mm2 (AWG 22) 电源线（1、3）、PE (5)：3 x 0.75 mm2 (AWG 18)导线结构19 x 0,15 mm ∅ 和 42 x 0,15 mm ∅长度L5 m | 护套直径∅ 8,5 mm弯曲半径> 10 x 电缆直径，活动式 > 7.5 倍缆线直径，固定式颜色黑色线芯信号线 (4)：8 x 0.34 mm2 (AWG 22) 电源线（1、3）、PE (5)：3 x 0.75 mm2 (AWG 18)导线结构19 x 0,15 mm ∅ 和 42 x 0,15 mm ∅长度L5 m |
| 质量 | 大约 765 g |

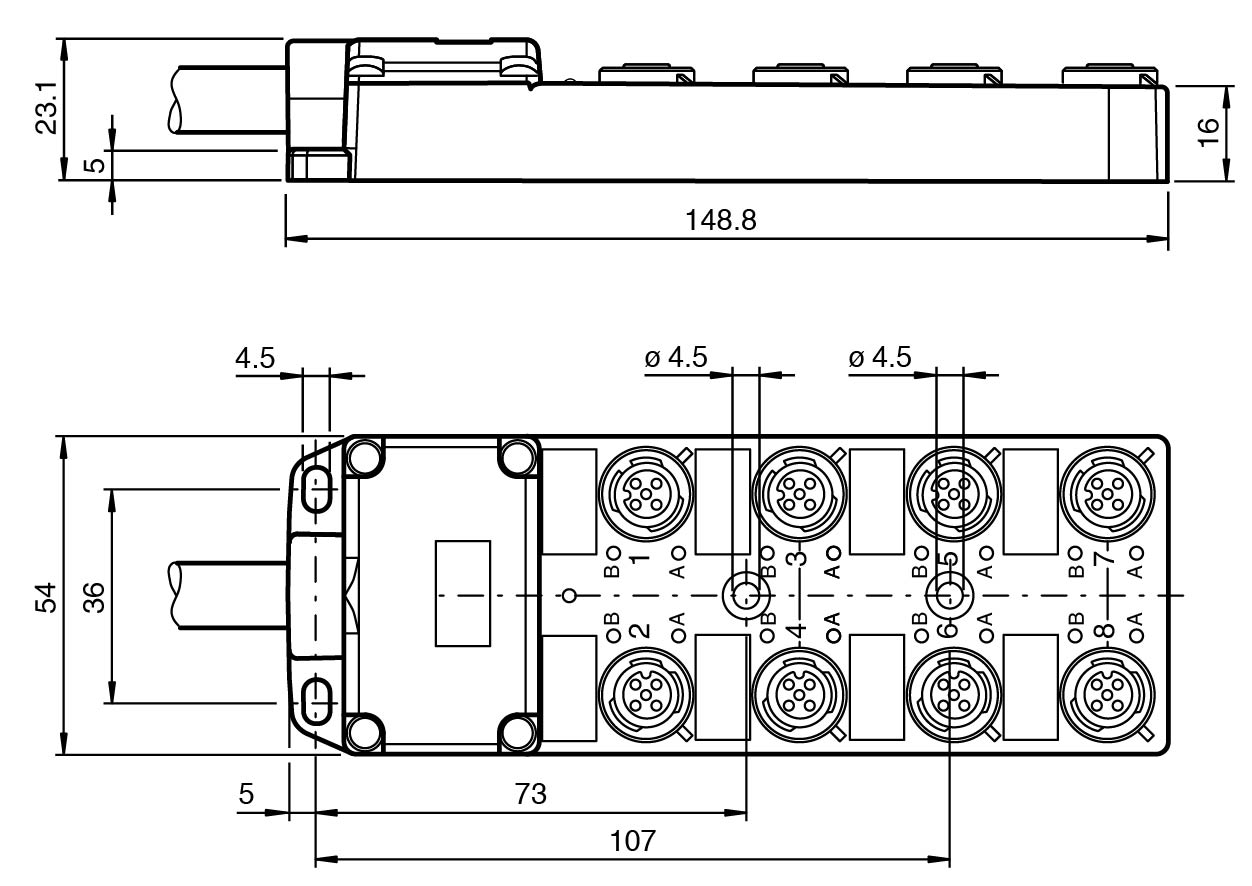

| 尺寸 | 尺寸 |
| 高度23,1 mm宽度54 mm长度148,8 mm | 高度23,1 mm宽度54 mm长度148,8 mm |
| 触点 | 铜合金 |
| 接触表面 | 金 |
| 外壳 | PBT |
| 螺纹衬套 | PBT |
| 电缆 | PUR |
| 密封件 | O 形圈： NBR |
| 磁芯绝缘 | PVC |
| 护套直径 | ∅ 8,5 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 7.5 倍缆线直径，固定式 |
| 颜色 | 黑色 |
| 线芯 | 信号线 (4)：8 x 0.34 mm2 (AWG 22) 电源线（1、3）、PE (5)：3 x 0.75 mm2 (AWG 18) |
| 导线结构 | 19 x 0,15 mm ∅ 和 42 x 0,15 mm ∅ |
| 长度 | 5 m |
| 高度 | 23,1 mm |
| 宽度 | 54 mm |
| 长度 | 148,8 mm |
