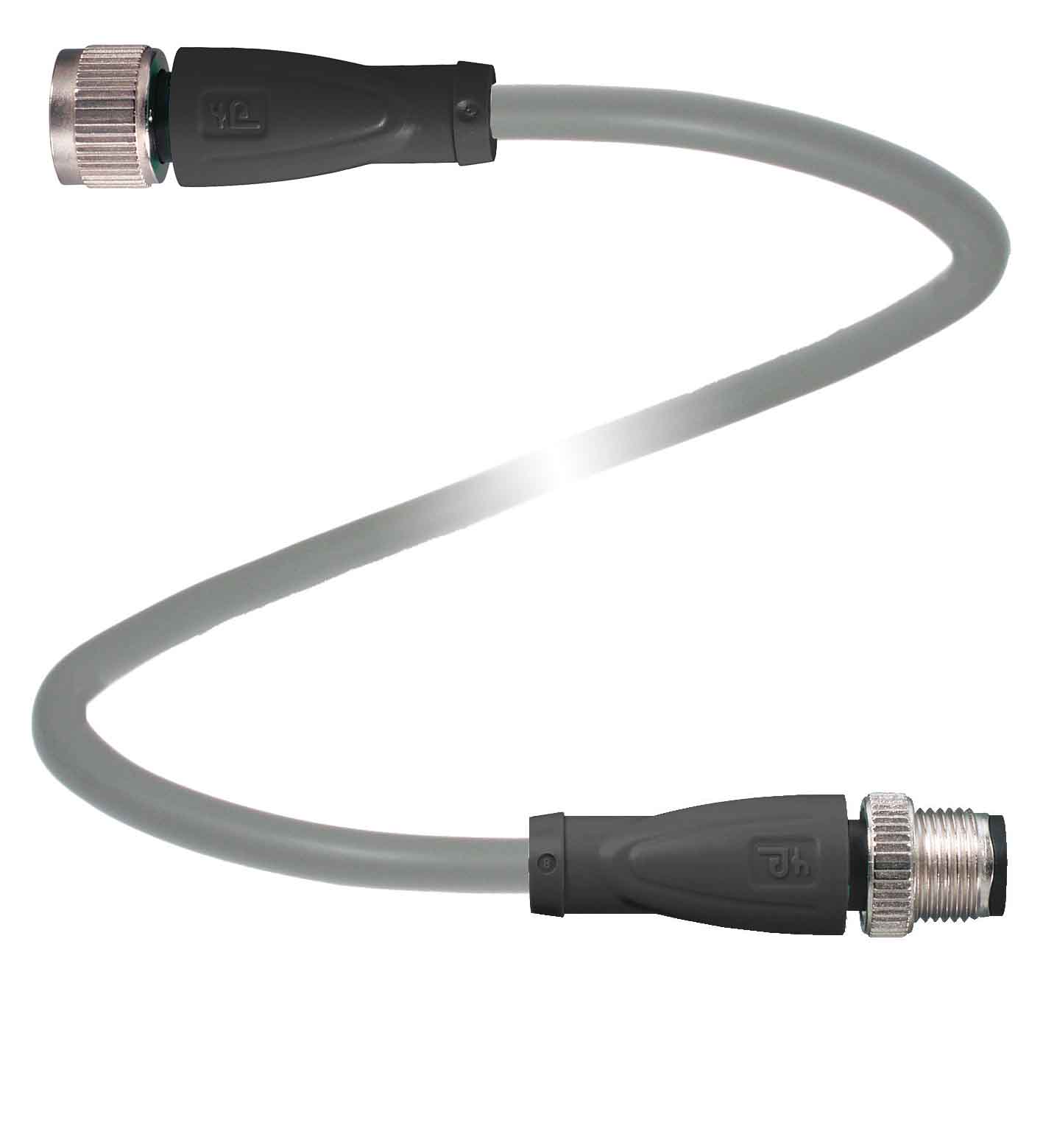

TECHNICAL DATA
规格参数
通用规格
| 定制 | 不提供缆线的标签套；带“欧洲制造”压印标识 |
|---|---|
| 连接器 1 | 连接器 1 |
| 连接插座结构类型M12样式直型锁定螺钉连接针脚数4编码A 码 | 连接插座结构类型M12样式直型锁定螺钉连接针脚数4编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数8编码A 码 | 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数8编码A 码 |
| 连接 | 插座 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 4 |
| 编码 | A 码 |
| 连接 | 公头连接器 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 8 |
| 编码 | A 码 |
| 工作电压 | 最大 30 V AC/DC |
| 工作电流 | 最大 2 A |
| 防护等级 | EN 60529 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 |
| 易燃性 | IEC 60332-2-2 |
| 环境温度 | 环境温度 |
| 插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-30 ... 80 °C (-22 ... 176 °F)柔性电缆-15 ... 80 °C (5 ... 176 °F) | 插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-30 ... 80 °C (-22 ... 176 °F)柔性电缆-15 ... 80 °C (5 ... 176 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | -40 ... 90 °C (-40 ... 194 °F) |
| 固定缆线 | -30 ... 80 °C (-22 ... 176 °F) |
| 柔性电缆 | -15 ... 80 °C (5 ... 176 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,6 Nm防松弛可用工具安装直纹滚花配接次数min. 100屏蔽屏蔽连接至螺纹接头 | 拧紧扭矩0,6 Nm防松弛可用工具安装直纹滚花配接次数min. 100屏蔽屏蔽连接至螺纹接头 |
| 防护等级 | IP67 / IP68 / IP69 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径4,8 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式护套剥离力max. 25 N / 100 mm护套颜色灰色（类似于 RAL 7001）芯数4线芯横截面积0,34 mm2芯颜色1-2 号芯： 棕色 2-6 号线芯： 白色 3-7 号芯： 蓝色 4-5 号芯： 黑色内芯构造19 x 0,15 mm ∅屏蔽镀锡铜丝编织，85 % 覆盖率长度L0,5 m电缆代码Li 9Y YM 4 x 0.34 | 护套直径4,8 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式护套剥离力max. 25 N / 100 mm护套颜色灰色（类似于 RAL 7001）芯数4线芯横截面积0,34 mm2芯颜色1-2 号芯： 棕色 2-6 号线芯： 白色 3-7 号芯： 蓝色 4-5 号芯： 黑色内芯构造19 x 0,15 mm ∅屏蔽镀锡铜丝编织，85 % 覆盖率长度L0,5 m电缆代码Li 9Y YM 4 x 0.34 |
| 质量 | 45,75 g |
| 拧紧扭矩 | 0,6 Nm |
| 防松弛 | 可用 |
| 工具安装 | 直纹滚花 |
| 配接次数 | min. 100 |
| 屏蔽 | 屏蔽连接至螺纹接头 |
| 护套直径 | 4,8 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式 |
| 护套剥离力 | max. 25 N / 100 mm |
| 护套颜色 | 灰色（类似于 RAL 7001） |
| 芯数 | 4 |
| 线芯横截面积 | 0,34 mm2 |
| 芯颜色 | 1-2 号芯： 棕色 2-6 号线芯： 白色 3-7 号芯： 蓝色 4-5 号芯： 黑色 |
| 内芯构造 | 19 x 0,15 mm ∅ |
| 屏蔽 | 镀锡铜丝编织，85 % 覆盖率 |
| 长度 | 0,5 m |
| 电缆代码 | Li 9Y YM 4 x 0.34 |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面金易燃性V-2 | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面金易燃性V-2 |
| 电缆 | 电缆 |
| 护套PVC磁芯绝缘PP易燃性阻燃性 | 护套PVC磁芯绝缘PP易燃性阻燃性 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 接触表面 | 金 |
| 易燃性 | V-2 |
| 护套 | PVC |
| 磁芯绝缘 | PP |
| 易燃性 | 阻燃性 |
